110KV电缆绝缘检测与电缆故障查找及精确定点

武汉凯迪正大电气有限公司电缆故障测试仪抢修专业从事地埋电缆故障的查找、探伤，针对电缆的接地、短路、断线三大故障进行检测，采用国内最先进的仪器和技术对电缆故障进行定位，前后距离不超过0.3米，价格低、速度快、定点准，服务优。

2019年12月18日下午，接公司通知，前往湖北十堰市，丹江口110KV变电站查找2条110KV电缆故障。将检测电缆故障设备装车后开始出发。经过四个多小时的路程抵达目的地。

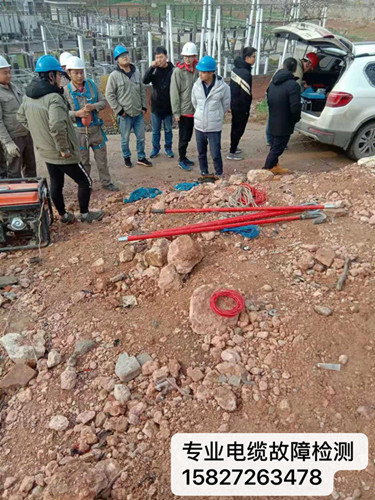

到达现场后，现场负责人介绍电缆做耐压试验时出现故障，经过了解后，开始现场检测。

1、对故障电缆进行绝缘电阻值检测：分别对主芯线与保护铠装;主芯线对保护地;铠装对保护地进行绝缘阻值测试，其目的为判断电缆存在的隐患程度。

2、针对主芯线对铠装的绝缘阻值较低，用直流20kV左右高压脉冲对故障点进行冲击放电，并由冲击放电声音判断电缆故障点位置及距离进行定点。

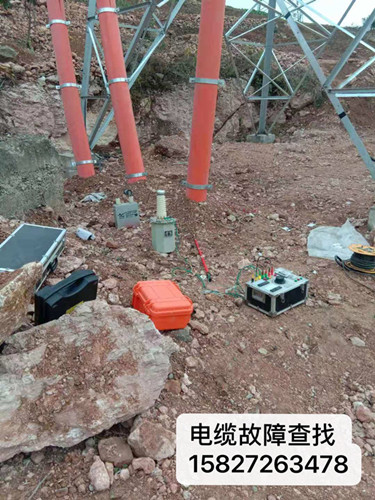

3、1、对故障电缆进行绝缘电阻值检测：使用KD305绝缘电阻测试仪分别对主芯线与保护铠装以5000V电压进行绝缘检测，测出绝缘阻值为172Ω;主芯线对保护地以5000V电压进行绝缘检测，测出绝缘阻值为253Ω;铠装对保护地进行1000V绝缘阻值测试，测出绝缘电阻为2.32GΩ，其目的为判断电缆存在的隐患程度。

4、2、针对主芯线对铠装测出的绝缘阻值为172Ω因此判断电缆属于高阻故障类型。使用KD-212电缆故障综合测试仪以直流20kV左右高压脉冲对故障点进行冲击放电，通过高压放电脉冲信号采集，由KD-212电缆故障综合测试仪读取信号生成脉冲波形，以判断电缆故障点距离，在知道大致距离后并通过冲击放电声音判断电缆故障点位置进行定点。
