KDHG-A互感器伏安特性测试仪特点原理以及详细使用方法

发布日期：2020-06-28 09:19 点击：

凯迪正大KDHG-A互感器综合测试仪是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，不需要设置步长、分段点等参数，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

KDHG-A互感器伏安特性测试仪主要特点：

1、安全可靠：

国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。

2、符合国家检修规程：

设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

3、输出容量大：

单机220V输入时最大电压输出0-1000V，非常适合现场检修使用。

4、功能齐全：

可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目，轻松实现一机多用。

5、接线方式简单：

采用单电源输入端口；接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；

6、测试范围大：

注：在不需要外接升压器或外接升流器情况下的测量范围

7、快速打印：

采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

8、大容量FLASH存储：可保存1000组试验数据，掉电后不丢失。

9、USB接口：支持U盘存储功能。

10、体积小，重量轻：方便现场使用。

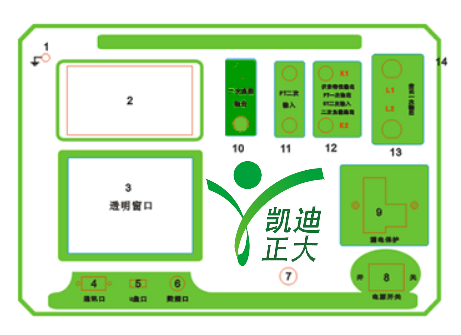

KDHG-A互感器伏安特性测试仪面板示意图：

1.设备接地端子

2.设备微型打印机

3.设备液晶显示屏

4.PC上传口

5.U盘通讯口

6.外接数据口

7.光电旋转鼠标

8.电源开关

9.保护器+漏电保护

10.二次直阻输出口

11.PT 二次输入口

12.伏安特性输出/负载测试输出口/PT一次输出/ CT 二次输入口

13.CT一次输入口 14.机箱右侧电源输入，～220V（±10％）

14.第一章：主菜单

KDHG-A互感器伏安特性测试仪鼠标的使用方法：

旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。使用鼠标的这三种操作可以用来移动光标、数据输入和操作选定等。

移动光标：您可以通过旋转鼠标移动光标位置，当光标移到某一选项上需要选定时，“按下”旋钮即可选定此项。

数据输入：当需要修改数据时，请将光标移动到需要修改数据的选项上，按下鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行该位的增减。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时旋转鼠标可将光标移走。

KDHG-A互感器伏安特性测试仪操作说明：

连接好装置右侧板上的～220V电源，打开面板上的电源开关，液晶屏白色背光亮，装置进行自检，进行调压器回零，当自检完毕后则进入主菜单。

注：自检时间的长短与调压器的位置有关，当调压器在零位时装置不会进行自检。

主菜单有CT测试、PT测试、数据查询、U盘转存和系统设置五项可选项（如右图）。旋动旋转鼠标将光标移到某一项上，按下旋钮即可进入此项试验。

6.1 CT 测试功能

进入主界面后选择 CT测试选项后，出现子菜单选项：参数设置、二次直阻、

CT 伏安、 CT 变比、二次负载、五个功能菜单。

参数设置

说明：存储时，参数设置的内容将作为存储表头。打印时，参数设置的内容将作为打印表头。

注:试验前请先设置CT基本参数。额定变比不进行设置时，比差和比值将产生错误。

二次直阻

测试线接好后选择主菜单界面的 CT测试选项，按下旋转鼠标选择二次直阻即可进入二次直阻试验界面。

注：测试过程中将会显示：“测试中，请等待…”大约需要8秒左右。

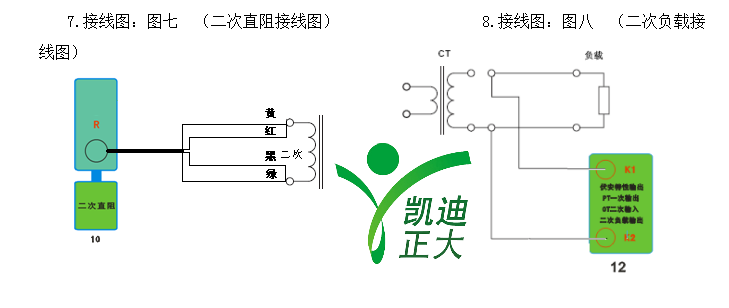

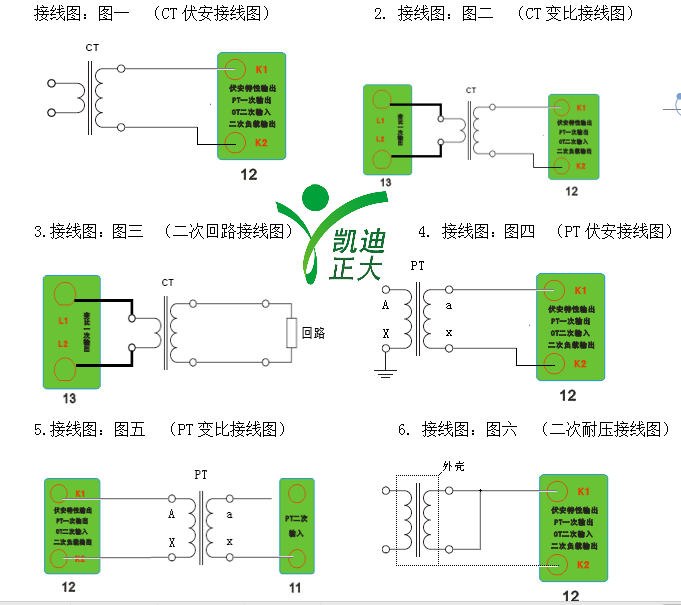

KDHG-A互感器伏安特性测试仪试验接线方法：

温馨提示：如果有需要最新智能化的试验变压器、变频串联谐振试验、直流高压发生器、微机继电保护测试仪、电缆故障测试仪、电阻测试仪以及局部放电高压绝缘变压器断路器等仪器设备的朋友可以随时联系我们在线客服或者电话咨询，保质保量！此篇文章详细介绍了凯迪正大KDHG-A互感器伏安特性测试仪特点原理以及详细使用方法，希望能够帮助到大家！
