一、接地故障查找的烦恼

1、10kV辐射型配网架空线路，覆盖面广，地形复杂，导致“线路故障多、变电站越级跳闸多、故障查找困难”。主要靠人工排查故障，缺乏自动化技术手段，线路的运行电流、电压、开关状态不能实时掌握。开关本体保护定值无法远程调整，现场维护工作繁重等一系列架空线路运维存在困难。使用KDJK-10KV配电线路接地故障点巡查装置（简称：巡查助手）查找故障，可以准确定位故障点，特别适用于瓷瓶击穿、避雷器击穿等隐性故障，故障查找快速、准确，携带方便。

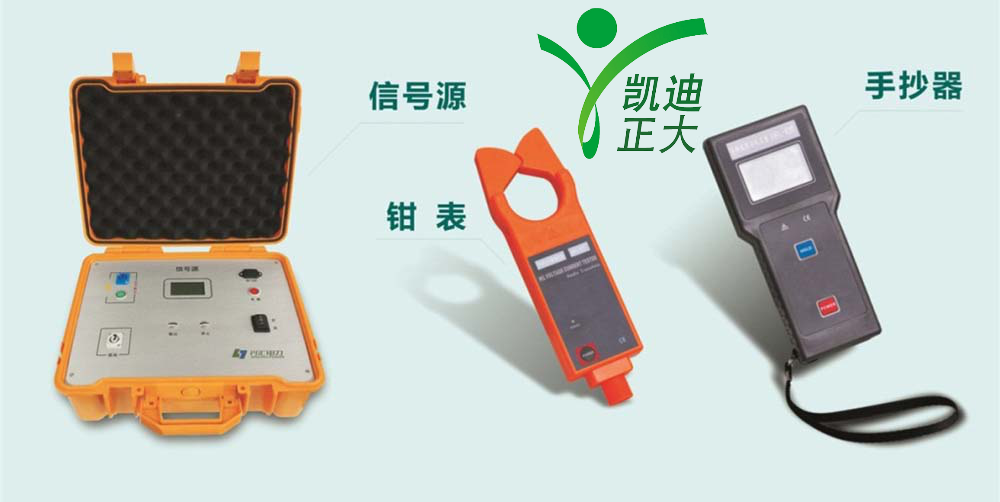

“巡查助手”组成部件 ：

信号源：向故障线路注入信号。

钳表：检测信号。

手抄器：接收数据，确定故障点位置方向。

线路分支多，地形复杂，使用传统的推拉试送、绝缘测试、逐级查找等方法，费时费力。

2、故障点隐蔽，用肉眼观察很难发现。

二、解决方法

使用单相接地故障点巡查装置（简称：巡查助手），可查找10kV架空线路单相接地故障点，例如：避雷器、瓷瓶、互感器、变压器内部器件等被击穿发生接地，查找快速、准确，操作安全，使用方便。可查到90%以上的永久性接地故障，缩短60%查找时间。

三、产品组成

“巡查助手”由信号源、钳表、手抄器三部分组成。

信号源：在停电状态下，向故障线路注入信号。

钳表：检测信号源注入的信号。

手抄器：接收并显示钳表发回的测量数据，判断故障点方向。

一个信号源箱一个配件包，两个人轻松拎走

四、功能特点

1、故障定位快速、准确。

与传统的绝缘摇表检测相比，巡查助手在查找接地故障时无需将故障线路分段，无需拉分段开关、变压器，平均用时45分钟，可缩短60%的查找时间，省时省力。

2、操作使用安全、可靠。

操作人员通过绝缘杆操作，绝缘杆内部有熔断保护装置，确保操作安全。

3、结构简单、携带方便。

信号源自带电源，可车载充电，无需发电机，重量只有10公斤，便于携带。

五、工作原理

当线路发生接地故障后，在停电状态下，使用信号源向线路注入一定功率的检测信号，该信号会通过接地点流向大地而构成回路，使用钳表在线路上检测信号，通过手抄器接收到的数据，判断故障点方向与故障相别。

经过几次测量，即可确定故障点。

（1）.巡查助手怎么使用？

当线路发生接地故障后，在停电状态下，使用信号源向线路注入一定功率的检测信号，该信号会通过接地点流向大地而构成回路，使用钳表在线路上检测信号，通过手抄器接收到的数据，判断故障点方向与故障相别。

（2）.巡查助手有什么特点？

 查找快速准确。

传统方法需要数小时甚至一天，巡查助手平均用时45分钟，故障点可定位到具体设备。

 携带、使用方便。

信号源体积小、重量轻，约十多公斤，两个人轻松拎走；自带电源，无需发电机，可车载充电。

 操作安全、可靠。

操作人员通过绝缘杆操作，绝缘杆内部有熔断保护装置，操作安全可靠。

2、原理性问题

（1）. 绝缘线发生故障可以查吗？

可以。在信号注入时将连接信号输出线的绝缘杆挂在线路的接地环上即可。需要注意的是，在检测过程中，请务必检测线路本身的信号，不要检测配电变压器引线和接地环处的信号，否则会导致误判。

（2）. 为什么有时候需要分段？

在接地电阻较大的情况下，线路分布电容会对检测结果产生影响，可能会导致无法判断或判断错误。将线路分段可以有效减少线路分布电容的影响，提高故障查找的成功率。

（3）. 为什么巡查助手的钳表不配用伸缩式令克棒？

伸缩式令克棒看上去方便使用，但实际操作过程中由于杆体拉伸后（就如同伸缩式鱼竿），头部较细，操作时杆体容易摇摆晃动，导致钳表钳测导线时不容易对准。

（4）. 巡查助手能查到所有故障吗?

一般来说，巡查助手可以查到所有永久性接地故障。在实际操作中，有时会遇到瞬时性故障或间歇性故障，由于接地点的不稳定而影响巡查助手的查找。对于接地电阻较大的接地故障，可以采用分段检测的方法，断开线路分段开关将线路分成2-3段，分别检测，可以显著增加查找故障的成功率。

3 、使用中遇到的问题

（1）.  可以不登杆吗？

不登杆检测技术是通过电磁感应原理检测信号，虽然可以不登杆，但测量受到的干扰大，容易出现误判。巡查助手在使用钳表时虽然需要登杆，但测量精度高，判断准确率高。且故障位置可定位至某级线杆、某个设备。使用二分法检测，登杆次数一般不超过五次。

（2）. 为什么使用二分法，从哪儿开始查？

二分法是查找到故障点的最快方法之一，推荐先从线路的中间位置注入信号，可以将故障范围减少一半。也可以根据经验，在频发故障的大分支处注入，快速排除可疑故障点。

（3）. 查找时要注意什么？

由于线路较长，三相导线有换相的可能，检测数据和判断时需要注意，不要把线路的大号侧和小号侧混淆。

（4）. 测量数据判断不出故障怎么办？

如果出现测量数据异常，无法判断。请拨打武汉凯迪正大电气有限公司24小时技术服务热线400-027-3099，我们将提供技术支持。

（5）.  信号源没电后，能边充电边使用吗？

为了保证信号输出的稳定性，建议信号源没电时，充电半小时以上，然后边充电边使用。

使用后要注意给信号源充满电，保证下次查找故障时，电量充足。

4、同其他产品的比较

（1）. 和绝缘摇表检测相比，有什么优势？

用绝缘摇表检测查找故障，需要将所有的配电变压器断开，还需要断开开关、丝具、或者拆过桥线，一般在10-15小时左右，耗费大量人力和时间。巡查助手不需要将线路分段，也不需要断开配电变压器，查找接地故障平均用时45分钟。

（2）. 和同类其他产品比较呢？

目前，武汉凯迪正大电气有限公司的巡查助手是同类产品中唯一自带电源，工作中不需要车载电源或发电机的产品。而且体积和重量仅有同类产品的一半，方便携带，特别适用在车辆无法到达的区域查找故障。
