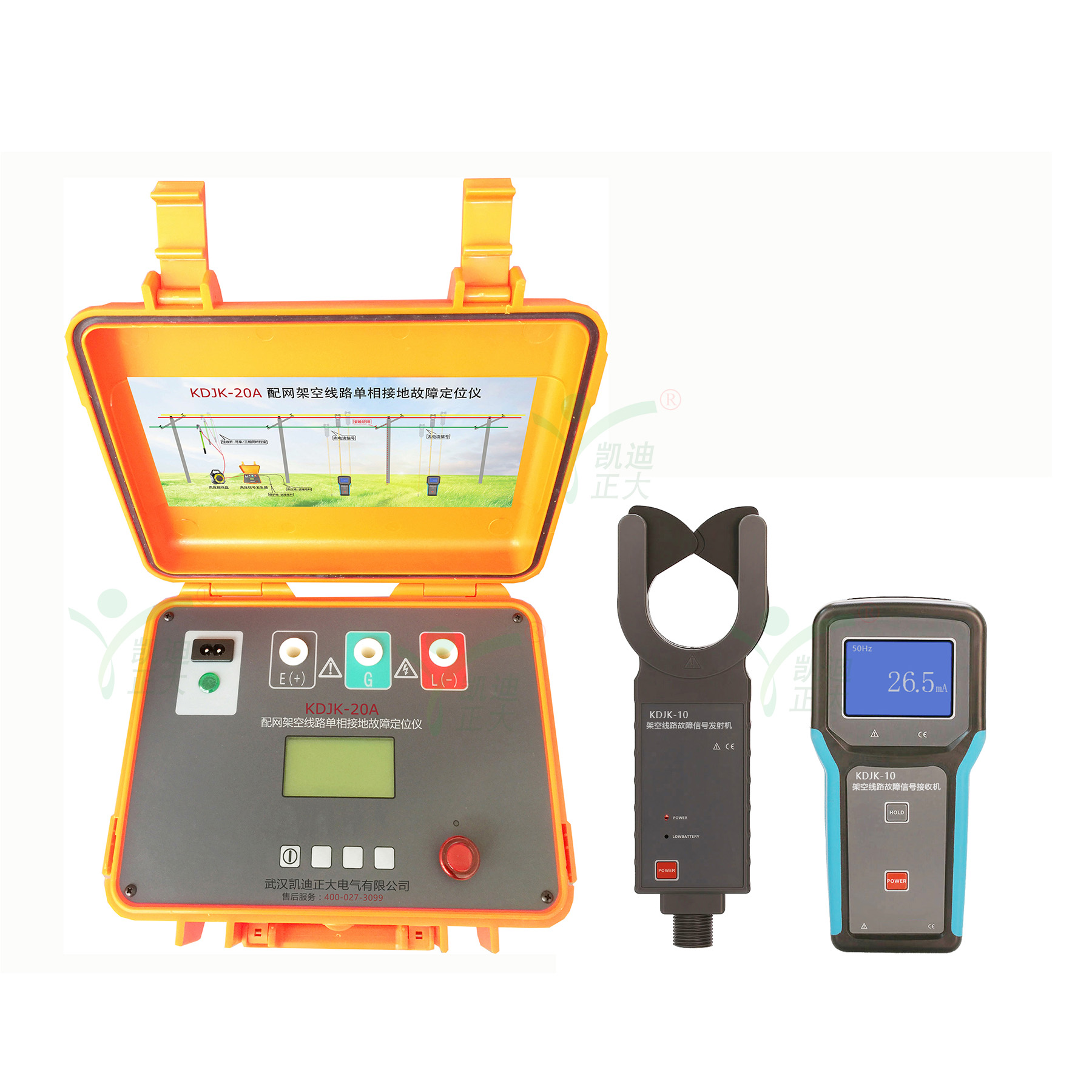

凯迪正大KDJK-20A架空线路接地故障查找仪的应用及主要特点

近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的安全、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。

凯迪正大KDJK-20A架空线路接地故障查找仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。

武汉凯迪正大电气有限公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。

凯迪正大KDJK-20A架空线路接地故障查找仪可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作5小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。

一、产品特点

1．通过绝缘杆操作，内部有熔断保护装置，操作安全可靠

2．内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用

3．信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度

4．电流采集接收无线天线内置，确保钳表绝对绝缘可靠

5．适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

6．在线路停运后进行定位，特别适用于有电缆分支的故障线路（10kv、35KV架空线路）。

7．通过向线路故障相注入检测信号，确定单相接地故障点，减少盲目性并缩短故障检测时间。

8．在线路停电状态下，能够快速准确的定位永久性单相接地故障点，误差不得超出1米。

9．采用二分法进行检测，不需要全线巡查，缩短故障检测时间。

10．在线路正常运行时，可检测线路负荷电流（0-100mA）。

11．在地面通过绝缘杆操作，装置内部要有熔断保护装置，确保人身安全。

12．装置内置超低频复合信号源、功率信号源、高压信号源多种电源模块，装置实现多种工作方式。

13．装置配有多种接收系统，互不干扰，可以同时测试也可以分开测试。

14．施加高压信号使故障重现，电流信号稳定，易于检测。

15．超低频信号避免系统分布电容影响，能对高阻值故障进行定位。

16．发射机安全特性：高压启动闭锁功能、输出允许直接短路。

17．传感器使用高灵敏度传感器，方便在线路上挂接。

18．传感器和接收机无线通讯传输，安全可靠。

19．装置具有多种保护功能，具有良好的安全测试性能。

20．背光显示可以设置，方便夜间使用

21．积小、重量轻、操作简单、携带方便

二、技术指标

1、接地故障高压测试信号发生器

输出电压：0～10kV

短路保护电流：0～30mA

接地故障测量范围：接地电阻≤100kΩ

检测线路长度：≥120km

信号输出范围：0～100mA

信号输出精度：±1mA

输出功率：50W

显示方式：中文液晶

LCD尺寸：90mm*73mm

电源：锂电池24V/10Ah

工作时间：大于4h

工作温度：-10℃～+50℃

装置尺寸：327mm*282mm*218mm

装置重量：8kg

2、架空线路故障信号发射机

测试量程：0.0mA～1200A（50/60Hz自动）

分辨率0.1mA

测试方式钳形：CT

钳口尺寸：φ50mm

无线距离：30m

发射速率：2次/秒

工作时间：大于10h

电池电压检测仪：当电池电压降到5.2V时，低电指示灯亮,提醒更换电池。

工作电源：DC6V 7号碱性电池（1.5V AAA×4）

绝缘杆五节绝缘杆：5米

绝缘强度：AC60kV/rms

线路测试线路电压60kV以下有绝缘外皮导线测试，35kV以下裸导线测试

外形尺寸主机尺寸：宽厚高87*37*262mm

3、架空线路故障信号接收机

测试量程：0.0mA～1200A（50/60Hz自动）

测试精度：±2%±5dgt

采样速率：2次/秒

无线距离：30m

工作时间：大于10h

工作电源：DC7.5V 5号碱性电池（1.5V LR6×5）

LCD液晶显示尺寸：62mm×44mm

数据存储：200组

接收机：当电池电压降到5.2V时，电池电压低符号显示

工作温度-10℃～40℃

存放温度-10℃～60℃

相对湿度0℃～31℃≦75%，31℃～40℃≦50%

适合安规IEC1010-1、IEC1010-2-032、污染等级2、CATⅢ(600V)IEC61326(EMC标准)

外形尺寸：宽厚高100*35*204mm

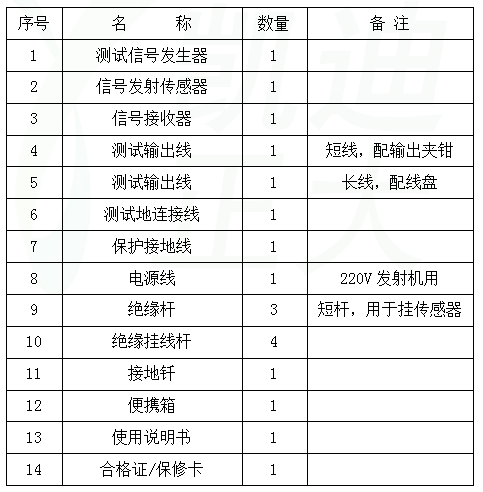

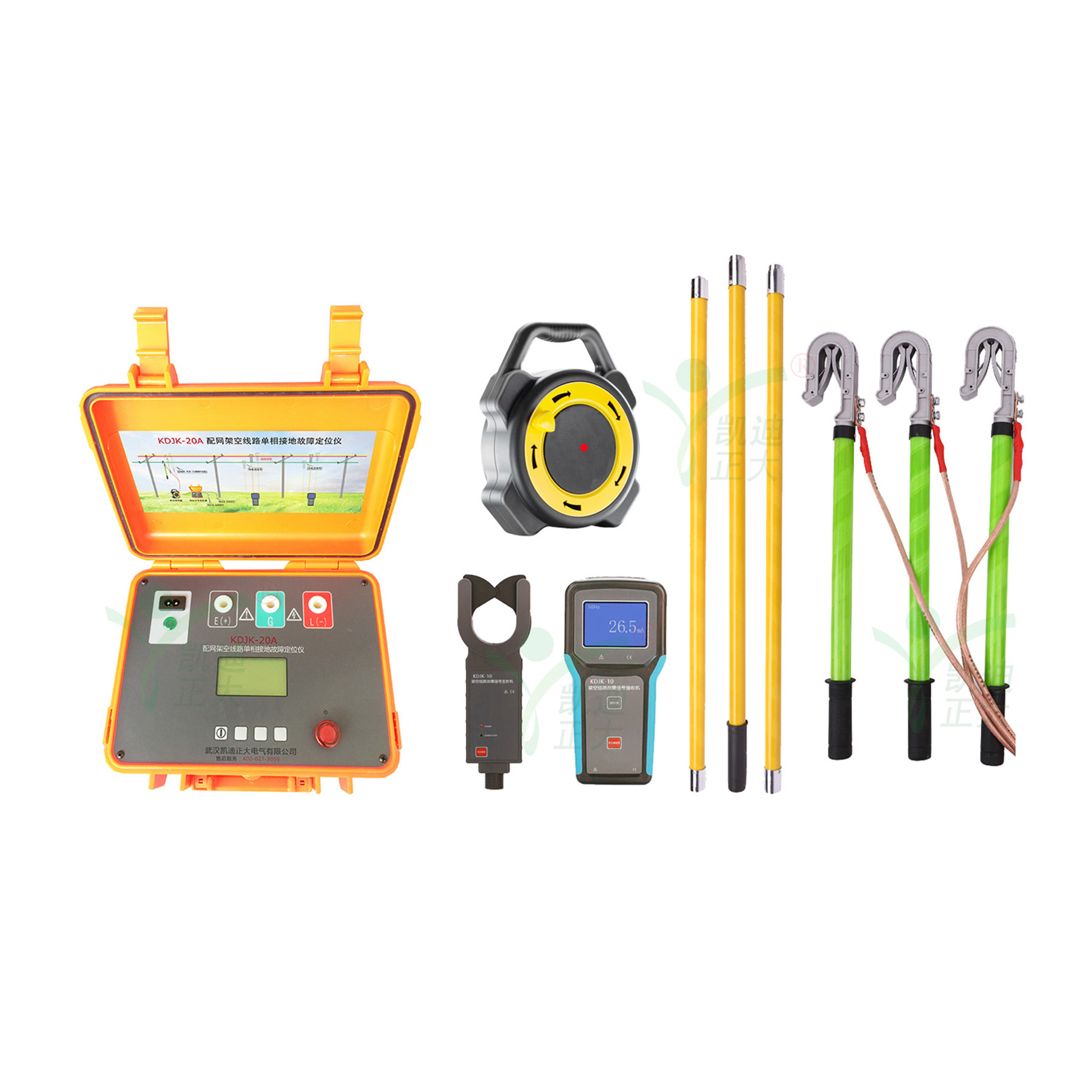

三、装箱清单

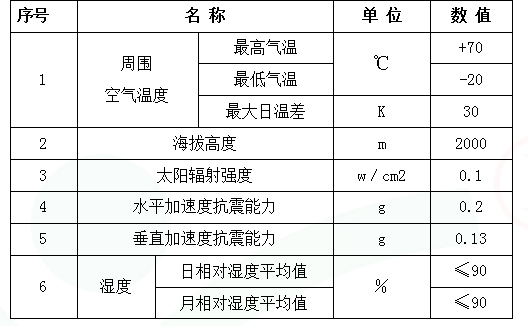

四、使用条件
