无局放试验变压器原理说明书以及控制线路图

发布日期：2020-07-09 09:48 点击：

很多刚接触试验变压器的朋友对其原理、线路图以及后期在使用过程出现的一些问题是比较感兴趣的，如果需要某个型号的试验变压器非常详细的说明书，有意向的朋友可以联系我们公司的销售人员获取。接下来简单介绍一下我们公司的一款气体式试验变压器：KDYDQ工频耐压试验装置

KDYDQ工频耐压试验装置（气体式）是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要选择。

KDYDQ 工频耐压试验装置（气体式）是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

充气式无局放试验变压器工作原理:把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入KDYDQ工频耐压试验装置初级绕组，根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高压可经外接高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的2倍。

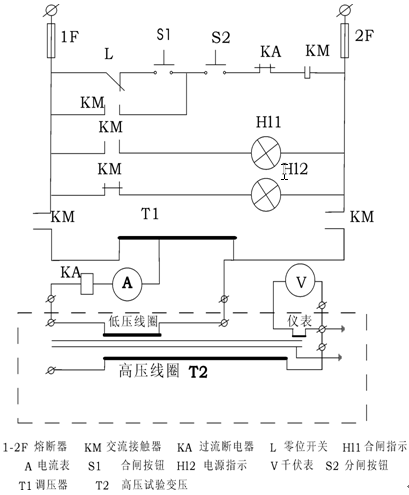

控制线路图,普通操作台线路图如下：

上面是充气式无局放试验变压器的核心原理和控制线路图，如果试验变压器有需求的朋友，可以随时拨打我们的服务热线。

工频无局放试验变压器声音不正常及处理：

一通上电源，就有嗡嗡的声响，这主要是高压磁通的作用。正常运行时，工频无局放试验变压器的声响是均匀的。当有其他杂音时，就应认真查找原因，进行处理。

　　1、工频无局放试验变压器声音比平时增大，声音均匀，可能有以下原因：

　　(1)电网发生过电压。电网发生单相接地或产生谐振过电压时，都会使声音增大，出现这种情况时，可结合电压表计的指示进行综合判断。

　　(2)过负荷时，将会发出沉重的“嗡嗡”声，若发现的负荷超过允许的正常过负荷值时，应根据现场规程的规定降低负荷。

　　处理办法：分析原因，做好记录，加强监视，尽快恢复正常运行。如是由于过负荷引起，则按照过负荷处理原则进行。

　　2、有杂音

　　有可能是由于工频无局放试验变压器上的某些零部件松动而引起的振动。如果伴有声音明显增大，且电流电压无明显异常时，则可能是内部夹件或压紧铁芯的螺钉松动，使硅钢片振动增大所造成的。

　　处理办法：如不影响运行，可暂不作处理，做好记录，加强监视，汇报调度及有关领导申请停电检查处理。

　　3、有放电声

　　有“劈啪”的放电声，若在夜间或阴雨天气下，看到套管附近有蓝色的电晕或火花，则说明瓷件污秽严重或设备线卡接触不良。若是内部放电则是不接地的部件静电放电或线圈匝间放电，或由于分接开关接触不良放电。

　　处理办法：这时应汇报调度及有关领导，申请进行停电检查处理。

　　4、有爆裂声

　　说明内部或表面绝缘击穿，应立即停用检查。

　　5、有水沸腾声

　　有水沸腾声，且温度急剧变化，油位升高，则应判断为绕组发生短路或分接开关接触不良引起的严重过热，应立即停用检查。
