武汉广水风电场35KV电缆故障查找

发布日期：2020-08-14 10:30 点击：

武汉凯迪正大电气有限公司电缆故障测试仪抢修专业从事地埋电缆故障的查找、探伤，针对电缆的接地、短路、断线三大故障进行检测，采用国内最先进的仪器和技术对电缆故障进行定位，前后距离不超过0.3米，价格低、速度快、定点准，服务优。

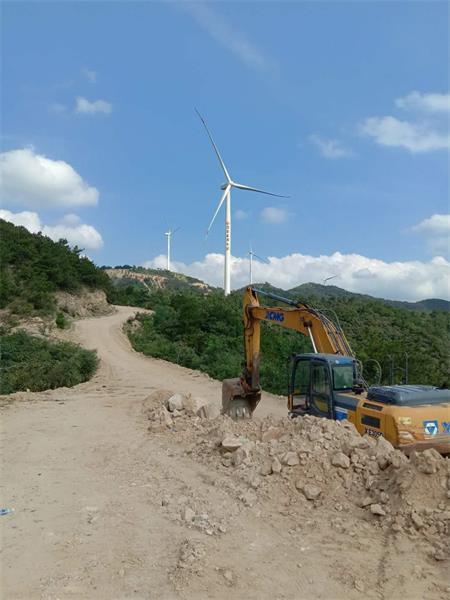

2020年8月13日上午，接李经理电话通知，前往湖北省，广水风电场进行35KV电缆故障查找。10分钟后将检测电缆故障设备装车后开始出发。经过2小时路程抵达目的地。

到达现场后，现场负责人刘总介绍整条电缆是高压电缆，35KV，刚铺设的全新电缆，做9KV耐压试验，做到4分钟时，耐压试验设备整个跳闸，从新2次升压电流过大，无法升压。现场负责人刘总给出结论，电缆有一相接地，经过了解后，开始现场检测。

1、对故障电缆进行绝缘电阻值检测：分别对主芯线与保护铠装;主芯线对保护地;铠装对保护地进行绝缘阻值测试，其目的为判断电缆存在的隐患程度。

针对主芯线对铠装的绝缘阻值较低，用直流15KV左右高压脉冲对故障点进行冲击放电，并由冲击放电声音判断电缆故障点位置及距离进行定点。

1、对故障电缆进行绝缘电阻值检测：使用KD305绝缘电阻测试仪分别对主芯线与保护铠装以5000V电压进行绝缘检测，测出A相对地绝缘阻值为200GΩ;主芯线B相对保护地以5000V电压进行绝缘检测，测出绝缘阻值为7MΩ;主芯线C相对保护地进行5000V绝缘阻值测试，测出绝缘电阻为200GΩ，其目的为判断B相电缆存在接地故障。

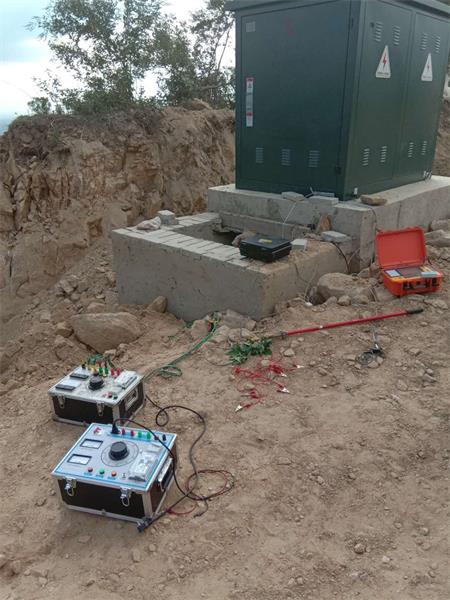

2、针对主芯线B相对铠装测出的绝缘阻值为7MΩ因此判断电缆属于接地故障类型。使用KD-212电缆故障综合测试仪以直流6kV左右高压脉冲对故障点进行冲击放电，通过高压放电脉冲信号采集.

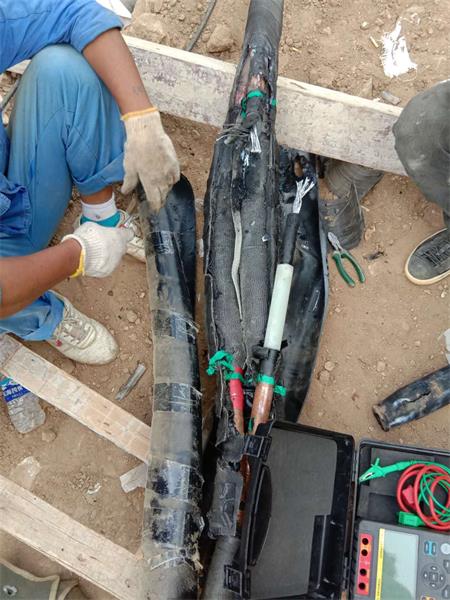

使用KD-212电缆故障综合测试仪以直流6kV左右高压脉冲对故障点马上对A相电缆进行全长测试，测出长度为1152米，对故障电缆测出，出现短路波形，卡出故障点为756米，做完前期一系列工作后开始对故障电缆进行升高压，对故障电缆精确定点，30分钟后故障电缆做的新的中间接头处发出呯呯的声响，声音震动很明显。而且声音很大。这次电缆故障已找出。

  这次电缆故障现场地型不复杂，干扰小，电缆埋地距离50公分。  公司承诺：未找到故障点，不收取任何费用。电缆故障紧急抢修电话：李技术18162775262   王技术:15827263478 对应连接：http://www.whkdzd.com欢迎您致电咨询电缆故障检测中心。我们将最完美的电缆故障测试方案为您排忧解难，加急抢修电缆。
