重庆市巴南码头电缆故障查找

发布日期：2020-11-16 00:00 点击：

2020年11月11日上午，接重庆客户电话，说是有一条高压电缆出了故障，希望我们过去帮帮忙，帮找一下，顺便帮帮培顺他们技术人员。经过公司同意后，就开始出发。

到达现场后，现场负责人沈工介绍整条电缆是穿管道电缆，电缆衡接面积是95mm ，10KV,运行期间突然跳闸，造成码头大型航吊停运，无法正常运行，经过了解后，开始现场检测。

1、对故障电缆进行绝缘电阻值检测：分别对主芯线与保护铠装;主芯线对保护地;铠装对保护地进行绝缘阻值测试，其目的为判断电缆存在的隐患程度。

2、针对主芯线对铠装的绝缘阻值较低，用直流12KV左右高压脉冲对故障点进行冲击放电，并由冲击放电声音判断电缆故障点位置及距离进行定点。

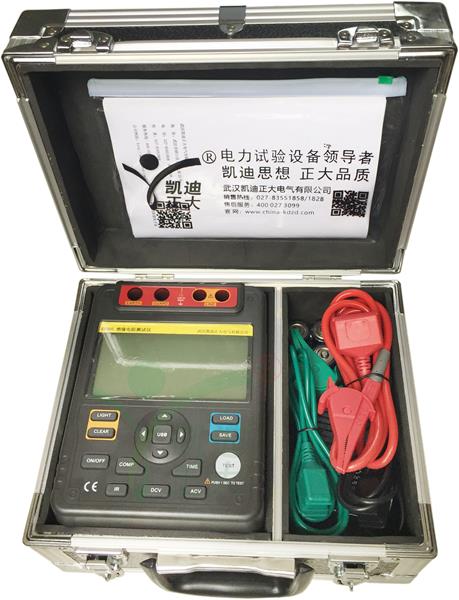

3、1、对故障电缆进行绝缘电阻值检测：使用KD305绝缘电阻测试仪分别对主芯线与保护铠装以1000V电压进行绝缘检测，测出绝缘阻值为0Ω;主芯线对保护地以1000V电压进行绝缘检测，测出绝缘阻值为0Ω;铠装对保护地进行1000V绝缘阻值测试，测出绝缘电阻为0Ω，其目的为判断电缆存在的隐患程度。

4、2、针对主芯线对铠装测出的绝缘阻值为0Ω因此判断电缆属于低阻故障类型。使用KD-212电缆故障综合测试仪以直流10kV左右高压脉冲对故障点进行冲击放电，通过高压放电脉冲信号采集，由KD-212电缆故障综合测试仪读取信号生成脉冲波形，以判断电缆故障点距离，在知道大致距离后并通过冲击放电声音判断电缆故障点位置进行定点。

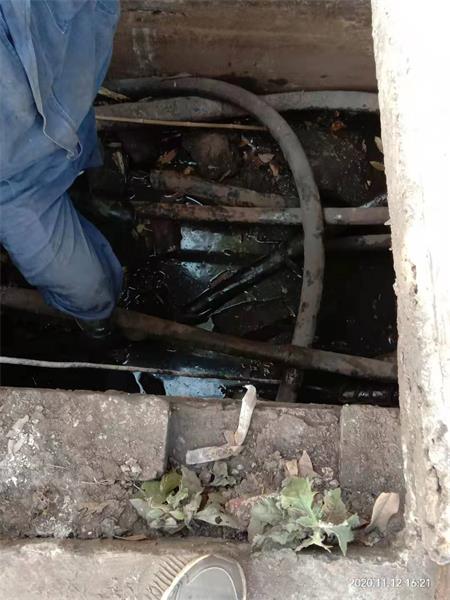

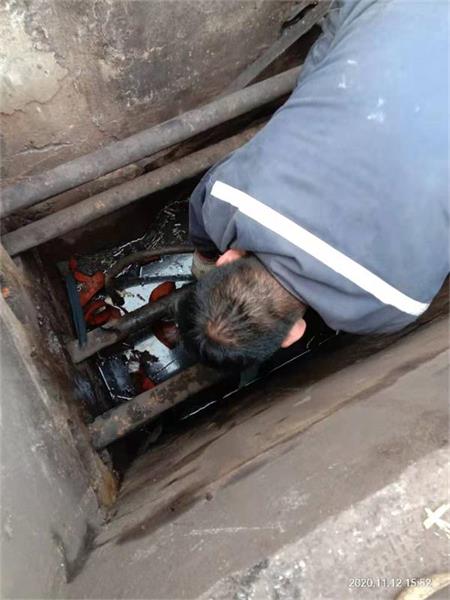

在进行一系列检测后，开始精确定位，在故障电缆故障波形卡位显示604米，再用KD-212电缆故障综合测试仪以直流10kV左右高压脉冲对故障点进行冲击放电，30分钟后在600米左右的电缆井口听到放电声响，而且有三个地方听到声响。这次电缆故障已找出。等卡断电缆后，对后面电缆再用KD305绝缘电阻测试仪分别对主芯线与保护铠装以1000V电压进行绝缘检测，测出绝缘阻值为10KΩ.
