武船集团变压器，及电缆耐压试验

发布日期：2020-12-11 00:00 点击：

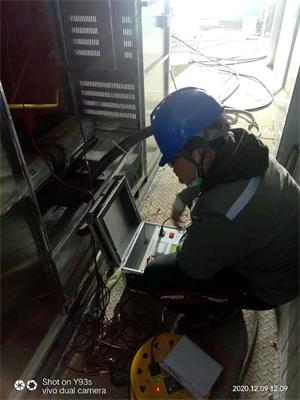

2020.12.11号前往武船集团进行10Kv变压器和10Kv电缆耐压试验。十点多钟我和技术尹工到达武船集团，经过保安检查后，到达试验现场。到现场后，看见电力施工人也都忙着安装电力设备，现场看了一遍安全环境后，就开始将设备卸车，搬往变压器室。设备搬到现场后，开始现场试验前的准备工作，摆好隔离栏，放好试验工具。做好这些准备工作，开始用kD305高压绝缘测试仪，开始测低压侧绝缘，测出A，B，c，三相对地绝缘阻织为48.8MΩ，45.6MΩ，47.2MΩ，现场记录并保存，做完相与相绝缘后，开始做高压侧绝缘，测出A，B，C三相阻织分别为87KΩ，90KΩ，88KΩ.

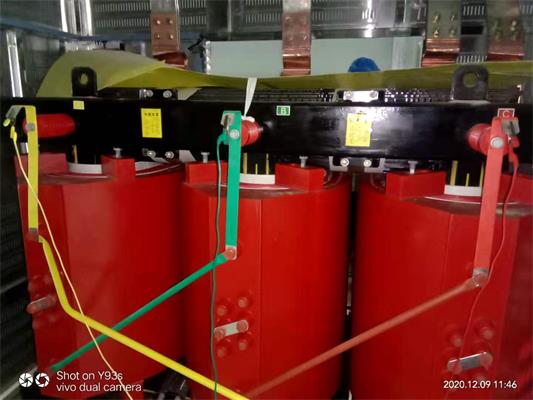

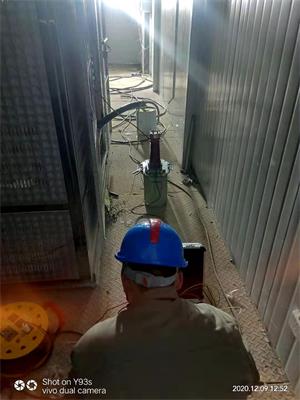

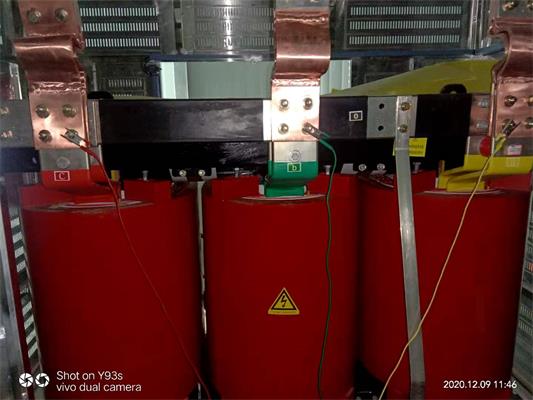

做完单相对地绝缘后，开始对变压器进行耐压试，接好测试连接线，检查无误后，打开KDYDJ工频耐压耐压操作箱，接通电源，开机，将试验电压设定在17KV，计时1分钟，参数设定好后，开始升压，电压升至17KV时，自动计时。到达一分钟后，报警灯亮，及发出蜂鸣声后，降压停机，再进行放电工具放电，变压器耐压试验己经做完。

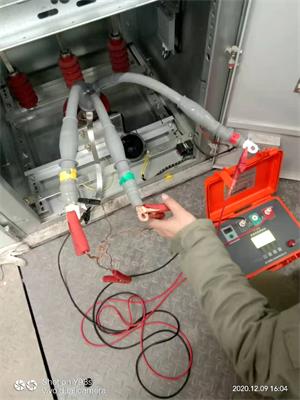

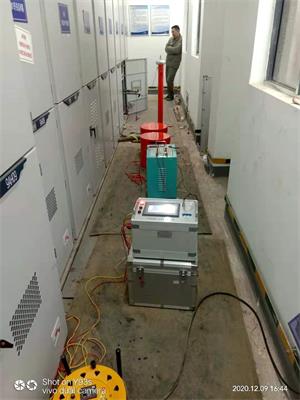

下午开始做电缆耐压试验，一条30多米，一条600多米，开始做电缆绝缘测试，当三相相间绝缘分别为270KΩ，310KΩ，和290KΩ，判断出绝缘非常良好之后，开始将KDXZ一Ⅱ135kVA/108kV串联谐振耐压设备接线进行耐压试验，当测试线连接好后，打开电源，将电压参数第一阶段设定为12Kv，第二阶段15Kv，第三阶段为17Kv后，计时15分钟，完成设定后，开始试验，当频率在78Hz稳定后，开始自动升压。当做到15分钟后，自动降压，当显示没有高压输出后，就开始换相，一相相做完后，这次电缆耐压试验己经做完。
