广西中铁集团电务工程有限公司35KV电缆故障查找

发布日期：2021-03-12 00:00 点击：

2021年3月3日上午，李经理安排，下午前往广西省，35KV电缆故障查找。30分钟后将检测电缆故障设备装车后开始出发。经过12小时39分钟的路程抵达目的地。

到达现场后，现场工程负责人介绍整条电缆是高压电缆，35KV，300平米，一条新铺设的电缆，前段时间试电出现故障，无法送电。在停电后他们供电公司技术人员也检查过，C相出现电流泄漏比较大，综保装置显示C相故障。经过现场了解后，开始现场检测。

1、对故障电缆进行绝缘电阻值检测：分别对主芯线与保护铠装;主芯线对保护地;铠装对保护地进行绝缘阻值测试，其目的为判断电缆存在的隐患程度，分析是哪些故障。针对主芯线对铠装的绝缘阻值较低，用直流15KV左右高压脉冲对故障点进行冲击放电，并由冲击放电声音判断电缆故障点位置及距离进行定点。

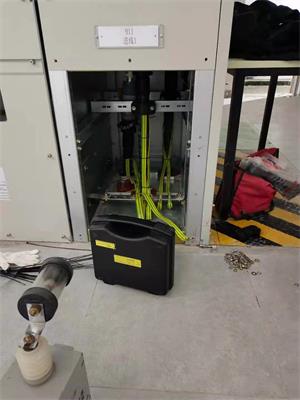

1、对故障电缆进行绝缘电阻值检测：使用KD305绝缘电阻测试仪用2500V电压等级分别对C相和保护地测试,测出绝缘阻值为37MΩ。用KD305绝缘电阻测试仪用2500V电压等级分别对地和地测出绝缘阻值为26MΩ。其目的为了判断C相电缆存在接地故障。

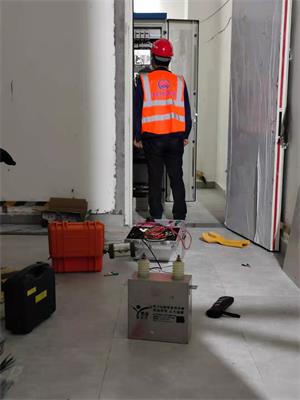

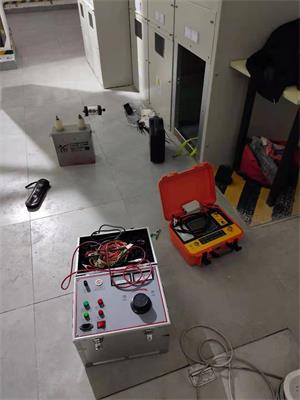

2、针对主芯线C相对铠装测出的绝缘阻值为37MΩ因此判断电缆属于短路故障类型。使用KD-212电缆故障综合测试仪，和KD-215电缆故障脉冲定点装置，以直流10kV左右高压脉冲对故障点进行冲击放电，通过高压放电脉冲信号采集.

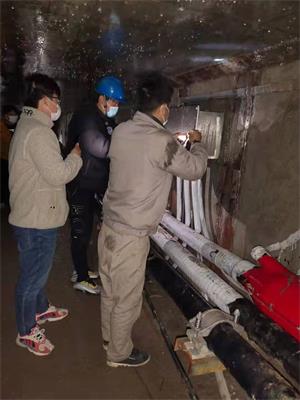

使用KD-212电缆故障综合测试仪以直流10kV左右高压脉冲对故障点马上对C相电缆进行全长测试，测出长度为829米，对故障电缆测出，出现短路波形，卡出故障点为125米，做完前期一系列工作后开始用KD-215电缆故障脉冲定点装置进行对故障电缆精确定点，15分钟后故障在地铁轨道上方处发出嘣嘣的声响，震动很明显，声音很大。不用定点仪都能听到声音，这次电缆故障已找出。

这次电缆故障现场地型不复杂，干扰不大，而且是放在固定架上。这是第二次来广西找电缆故障，感谢用户对我们公司电缆故障查找技术上的认可，和支持。公司承诺：未找到故障点，不收取任何费用。电缆故障紧急抢修电话：王技术:15827263478 李技术18162775262 对应连接：http://www.whkdzd.com欢迎您致电咨询电缆故障检测中心。我们将最完美的电缆故障测试方案为您排忧解难，加急抢修电缆。

  地埋电缆故障的查找、探伤现场测试成功案例，我司电缆故障查找抢修小组成立以来为全国357个用户及企业成功查找电缆故障，为其提供紧急抢险服务，特别是企业工厂停电时特大事故，业主通常举手无措的时候，我们电缆故障抢修小组会在第一时间出现，帮助您解除电缆故障带来的困扰。
  公司承诺：未找到故障点，不收取任何费用。电缆故障紧急抢修电话李技术：18162775262王技术:15827263478 对应连接：http://www.whkdzd.com欢迎您致电咨询电缆故障检测中心。我们将最完美的电缆故障测试方案为您排忧解难，加急抢修电缆。
  凯迪电力公司业务范围：电缆故障查找、电缆路径识别、电缆耐压试验、电缆中间头制作、维修出售电缆故障测试议器、凡在本公司购买的仪器免费负责培训。
