电力电缆故障分类及故障性质诊断

发布日期：2021-04-29 17:22 点击：

一、电力电缆故障分类

电力电缆经过长期运行后，产生电缆故障的原因是复杂多样的，按照常见的电缀故障性质可以分为以下几类按照故障位置分类：

（1）按照故障位置分类：电缆本体故障和电绩接头故障。当电缆受到外界作用力破坏时，电缆本体故障发生的概率会比较高，而当故障电缆受到非外界作用力破坏时，故障往往会发生在电缆接头处。

（2）按照故障现象分类：封闭性故障和开放性故障。而当故障点确定时，开放性故障查找起来会比较容易。

（3）按照故障时间分类：运行故障和试验故障。运行故障是由于电缆运行时，因绝缘击穿或烧毁而使保护器动作导致停电的故障；试验故障是在进行预防试验时发生绝缘不良或绝缘击穿而必须进行停电检修的故障。

（4）按照接地现象分类：相间故障、断路故障、单相接地故障和多相接地故障等。最常发生的故障一般是单相接地故障，多相接地故障主要也是由单相接地故障引发的，而相间故障和断路故障一般很少发生。

（5）按照绝缘电阻大小或线芯情况分类：短路（低阻）故障、开路故障、高阻故障和闪络性故障等。

二、故障性质诊断及测试方法

电缆故障性质的诊断过程其实就是对电缆的绝缘电阻情况和线芯情况进行测试的过程。可以根据电力电缆绝缘电阻的不同或者线芯的多少来诊断其故障性质类型，然后选择合适的测试方法进行测距。

（1）短路（低阻）故障

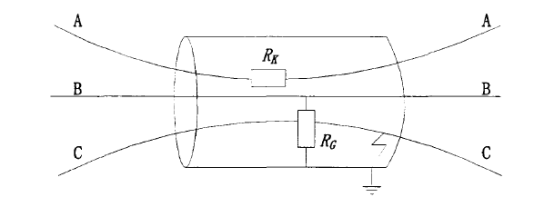

一般情况是指电缆单相或多相对地绝缘电阻或者不同线芯之间的绝缘电阻低于几百欧姆的故障。常见的有单相低阻接地、两相短路接地和三相短路接地等。与高阻故障的区别就是识别起来比较方便，用低压脉冲法即可检测出低阻反射波。如图所示，当相对地电阻时为短路故障，即为低阻故障。

（2）高阻故障

相对于低阻故障，这类故障发生的概率相对较高，占全部电缆故障的80%左右。一般情况是指电缆单相或多相对地绝缘电阻或者不同线芯之间绝缘电阻低于正常但高于几百欧姆的故障。针对这类故障一般采用脉冲电流法或脉冲电压法进行检测。有时会因故障点受潮或进水使其绝缘电阻高于几百欧姆，这时可以采用低压脉冲比较法进行测距。
