KD501多功能试验机功能介绍

发布日期：2021-06-09 00:00 点击：

产品概述

本公司研制的KD501多功能试验机，根据国家电力公司《电力安全工器具预防性试验规程》（国电发[2002]777号）要求，结合现场环境的要求，生产的便携式多功能拉力试验机，本产品各项指标均符合国标的要求，能按《规程》完成各种预防性力学性能试验。广泛适用于供电发电等行业的安全工具等力学性能试验。

使用说明

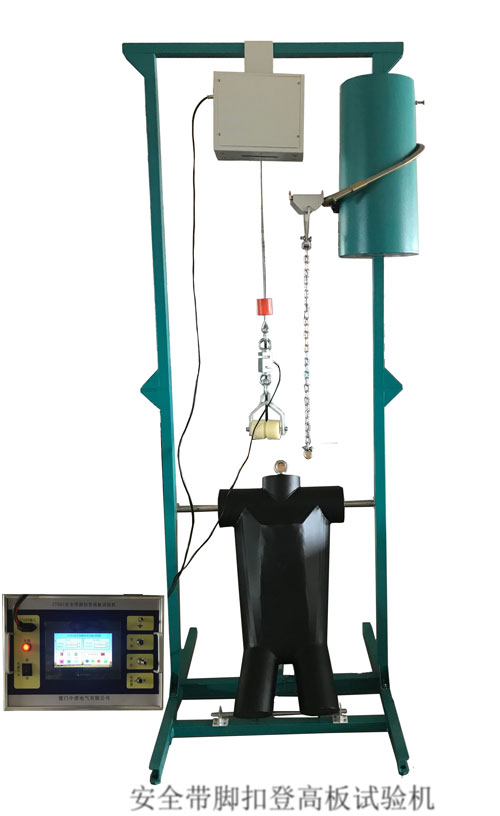

本设备包含可拆装框架、模拟人、便携式试验机及控制箱。

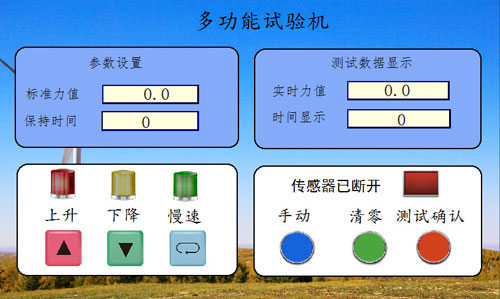

首先将框架组装起来，然后将加载装置悬挂在框架的横梁上，加载器控制箱接入到控制箱，传感器也接入到控制箱上来，同时控制箱接好地线，接通AC220V电源，合上开关，等待系统进入到操作界面（如下图）。

操作界面功能介绍：

进入界面后，我们首先要注意的是传感器状态，看是否断开还是连接（连接时指示灯为绿色），若显示传感器已断开则检查是否没接传感器还是传感器已损坏。

左上方为参数设置，根据试验要求填写相应的试验机力值及时间；左下方为手动控制开关，主要用于调节加载器钢丝绳的长度，便于试验的需要，按下相应的试验按钮加载器执行相应的动作；右上方为实时数据显示；接下来是右下方为状态及自动控制，点击手动按钮或自动按钮切换到当前相反模式，左下方操作按钮可操作，自动模式下直接点击测试确认，加载器可根据设定值加载力值，清零按钮为清除当前初始值。

试验说明：

安全带、安全绳试验：首先根据试品填写试验参数，然后在手动模式下，通过手动操作按钮，调节钢丝绳的长度，直至方便安装试品时停止，将被试品按要求安装在框架上，选择切换到自动模式，点击清零按钮清楚当前初始值，而后在自动模式下，点击测试确认，加载器钢丝绳回收，开始对被试品进行加载试验，当力值达到设定值时加载器自动停止，同时开始计时，若计时过程中，力值回落比较大时系统自动开启补偿到设定值，直到计时结束，加载器自动卸载。试验结束，拆下试品观察试品外观情况，若有出现明显断丝，金属扣明显变形，则判断被试品不合格。
