KD7688抗干扰线路绝缘电阻测试装置的概述和特点

发布日期：2021-08-17 00:00 点击：

一、产品概述

输电线路的绝缘特性是电网安全运行的重要指标。近年来输变电线路走廊越来越密集，许多特高压线路均采用同塔双回传输线，回廊内不同线路间距近，甚至出现交叉穿越。当线路需要检修或试验时，而运行线路无法停电时，会在检修线路上产生几千伏到几万伏的感应电。在强干扰下，传统的绝缘电阻测试仪无法满足线路的绝缘测试，包括进口的顶级绝缘电阻表均无法正常工作，甚至被烧毁。

为保障线路绝缘的安全，现有手段主要采用红外人工巡检或者直升机巡检。红外巡检只能定性的发现较严重泄漏隐患，比如绝缘子，但无法定量获得线路绝缘电阻值，难以提前发现绝缘隐患。人工巡检效率极低，直升机巡检成本高，也只能定性检查。这些方法均无法获得线路绝缘电阻值。而在超高压、特高压变电站检测其他设备时，周围带电运行的线路或设备会在被测设备上产生很强的感应电，严重影响绝缘测试。强感应电情况下的准确的绝缘测试是线路绝缘测试和变电站检修共同面临的难题。

为解决输电线路在强感应电情况下（同塔多回线路或交叉穿越线路，一回线路带电运行、另一回停电检修）绝缘电阻测试无法进行的难题，我公司基于多年来积累的绝缘抗干扰技术和相关部门联合立项，研制生产出KD7688抗干扰输电线路绝缘电阻测试装置，为强感应电情况下开展线路绝缘测试提供了一种安全、有效、方便的设备和手段。

二、功能特点

KD7688抗干扰线路绝缘电阻测试装置能有效降低工频感应电压，抑制高频电压，使得绝缘电阻测试的直流高压通过本装置加载在被测试品上，从而保证绝缘测试的真实性。同时，抗干扰辅助装置还可以通过滤波网络分压测量感应电，并起到高压隔离作用，将高电压区域与仪器操作区域

绝缘电阻表抗干扰能力不小于 1000伏，有模拟、数字双显示，并可自动测量绝缘电阻、吸收比和极化指数。

抗干扰能力强

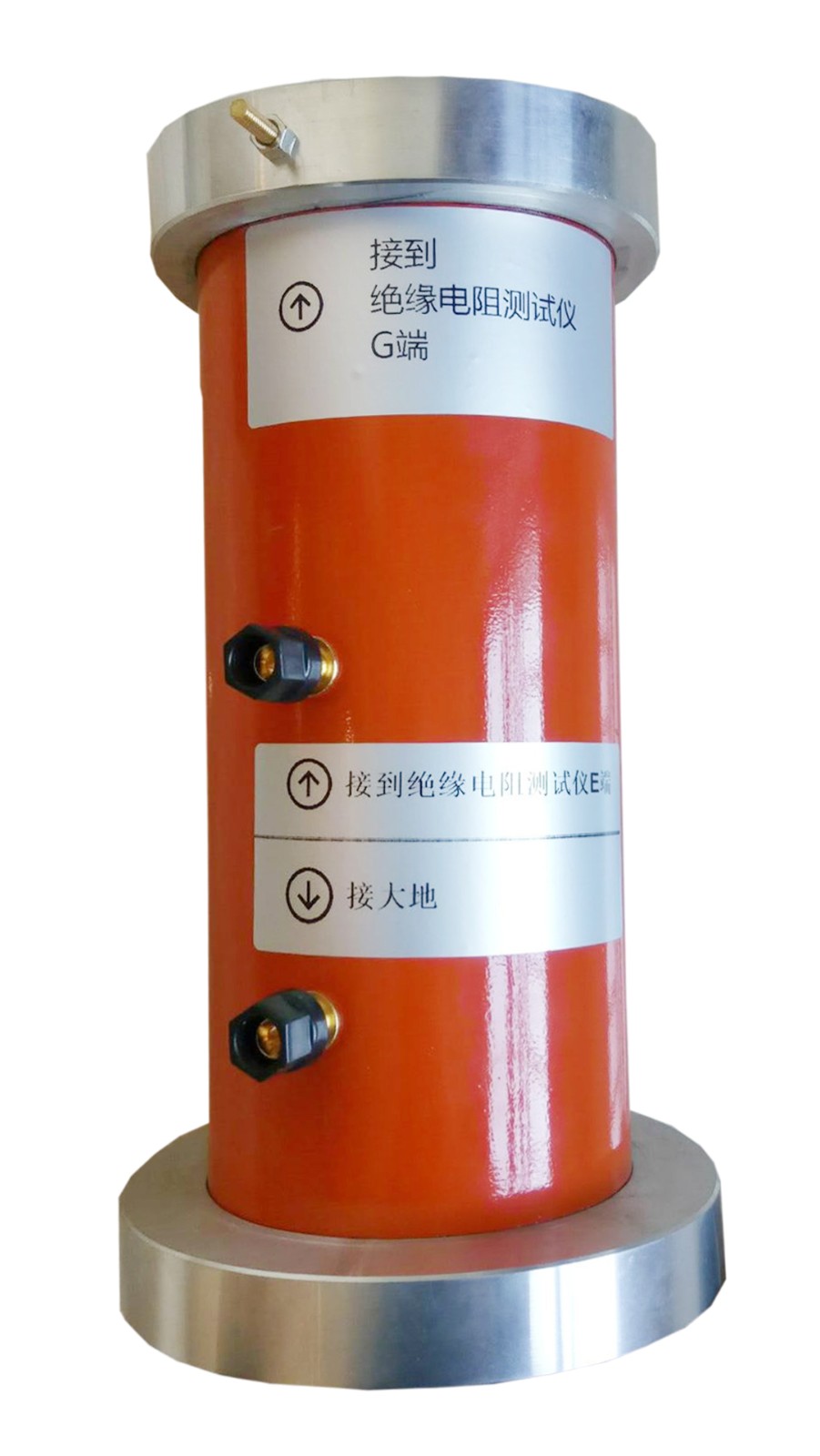

强抗干扰辅助装置KD7688，本辅助装置采用特殊的抗干扰技术，能有效降低感应电压，从而保证绝缘测试的真实性、有效性。该装置最高可抗 30kV 的感应电压。强抗干扰绝缘电阻表KD7688，单台绝缘电阻表抗干扰能力高达数千伏。能自动测量绝缘电阻、吸收比和极化指数。常规测量有4个额定电压等级，0.5kV/1kV/2.5kV/5kV。外接高压辅助装置测试电压为 5kV。重量轻强抗干扰辅助装置KD7688单台设备重量为 7KG, 强抗干扰绝缘电阻表KD7688单台设备重量为 8KG。配备可拖仪表箱，方便携带实用。

安全性高

强抗干扰绝缘测试成套设备由抗干扰辅助装置和绝缘电阻表组成，空间上将有高风险的感应电和人员操作仪表分隔开，操作上先用抗干扰辅助装置测量感应电大小，在可承受情况下继续测量绝缘电阻，从而避免了强感应电直接对设备和人员造成危害。另外，测试电源直接来自绝缘电阻表，不需要外接大功率高压设备，大幅减轻了现场操作的工作量和其他风险，让强干扰情况下的绝缘测试更安全。

1、可以有效降低感应电电压，总体抑制能力达到100倍以上。

2、装置对短路电流的影响小，接入该装置后仍然可以5mA等效短路电流。

3、多节设计，便与运输，易于升级扩展更高级别的抗干扰。

4、立式使用，高低压有效分隔，安全性高。
