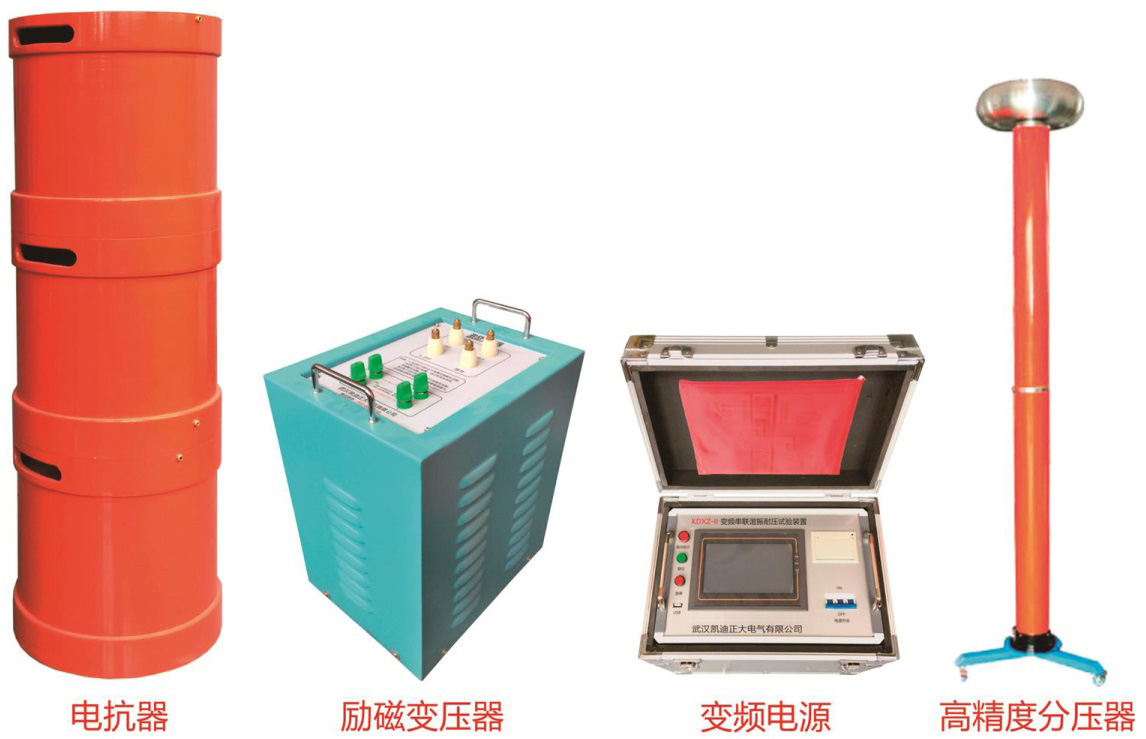

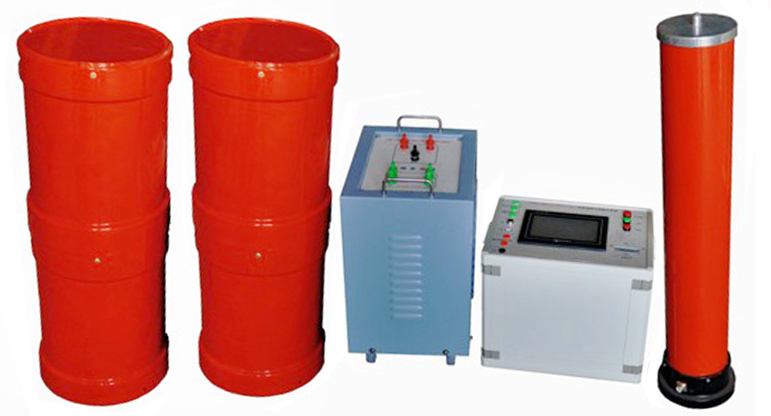

变频串联谐振耐压试验装置

参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压（既试验前设置的目标电压）、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等，还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，内置全自动、半自动、手动三种试验模式，可对起始频率、终止频率，起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

自动试验模式;触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

调频范围及频率分辨率均可设定；调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；


自动调谐方式：使用最新快速跟踪法，自动寻找谐振频率点只需30～40S左右，调谐完成后，锁定谐振频率。无谐振点时，提示区显示“调谐失败”。手动调谐时30Hz～300Hz无谐振点，提示区显示“无谐振点”，此时自动切断升压回路。禁止继续升压，确保试品、设备、人身的安全。

过流保护：内置多重自动过流保护，当变频电源的输出电流超过额定值1.1倍的保护整定值时，自动切断整套装置输出。当变频电源的输出电流超过设定值时，自动切断输出。

过压保护：内置多重过电压保护，可手动设置试验电压值，当试验电压超过整定值的1.1倍时，通过硬件和软件实时判断，迅速切断整套装置输出，有效保证变频电源和操作人员的安全。电流传感器的采样值，通过DSP计算，当电流值超过理论值的1.1倍时，迅速切断输出，防止分压器或分压器变比设置有误而导致试品过压。

试品闪络放电保护：具有试品放电或闪络保护功能，当在试验或升压中如有高压放电闪络时，自动切除整套装置，且不会对试验设备和人身造成伤害，变频电源内部的电子元件不会损坏击穿。

电源掉电保护：具有电源掉电保护功能，在变频控制电源输出端庄设计特殊保护功能模块，当在试验或升压过程中如有输入电源突然掉电时，吸收谐振回馈到主机的能量，迅速将输出短路，使谐振系统的能量快速消耗；该特殊功能模块在供电电源突然断开后，仍能维持工作10s以上，确保耗能过程彻底完成。自动切除整套装置，且不会对试验设备和人身造成伤害，变频电源内部的电子元件不会损坏击穿。

连线错误保护：当试验线连接有误或断线时有保护。（如变频控制电源、励磁变压器、谐振电抗器、电容分压器等连接线）。
