随州齐星集团万和100MW光伏发电站35KV电缆故障查找

发布日期：2021-11-25 00:00 点击：

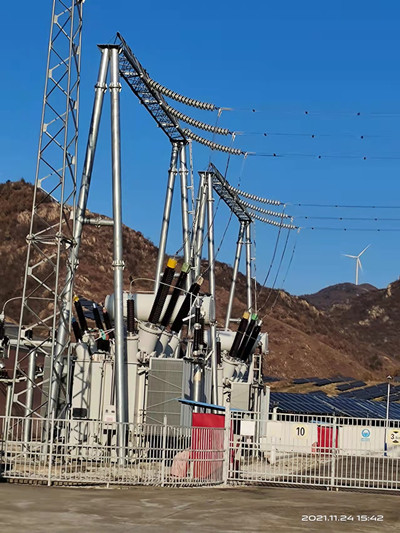

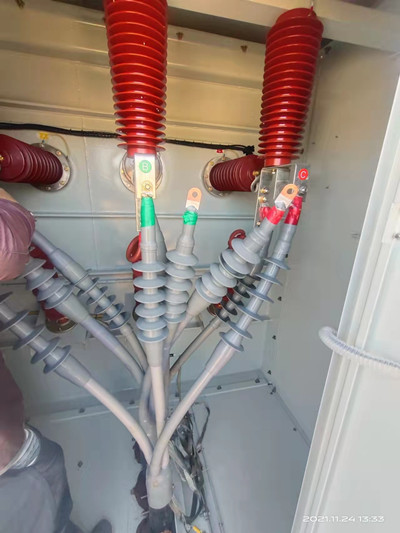

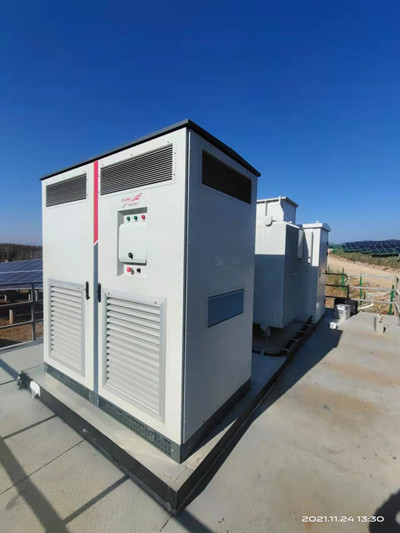

2021年11月25日，前往随州万和齐星集团光伏发电站查找一条35KV高压电缆故障。到达现场己经是中午12点多啦，到现场后与光伏电站负责人李队交接后，李队讲解了一下现场情况，是一条35KV铝芯电缆，C相跳闸，绝缘阻值在一百多兆欧，直埋电缆，一端到塔杆，一端到5号相变，横截面积是150乘3的。要加急修复，电缆两端己解开，铠装接地没解。

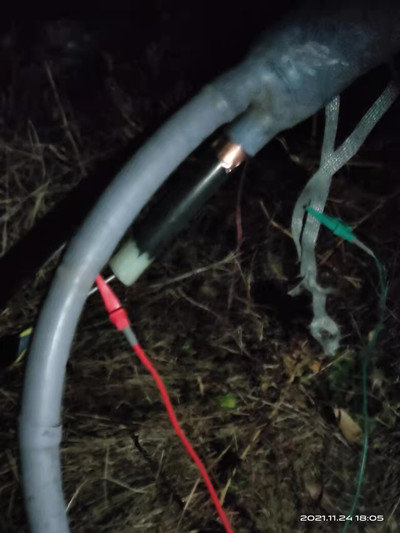

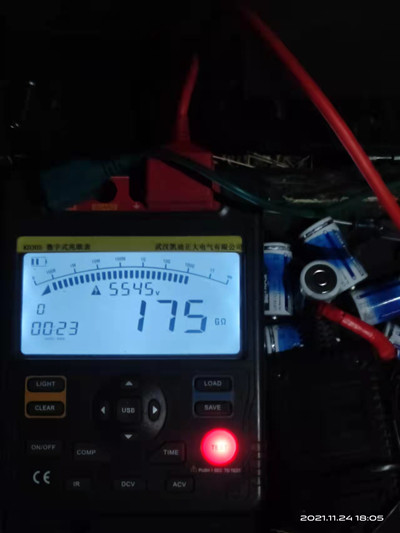

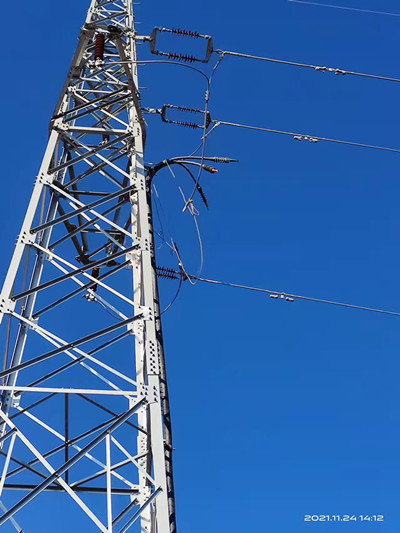

首先解开接地端，用KD305进行绝缘测试，测AB相绝缘阻值为219GΩ，AC相绝缘阻值为75GΩ，BC相绝缘阻值为96GΩ，A对地绝缘阻值158GΩ，B对地绝缘阻值，178GΩ，C对地绝缘阻值，214MΩ。初步判断是C相高阻故障，开始用KD210高压一体源升压装置进行升压测试，用KD212高低电缆故障综合测试进行闪络法测试，测出整条电缆全长620米，故障距离在615米。测试完后，直接高压定点，一路顺着电缆走，最后在塔杆电缆终端头处听到嘣嘣放电声。这次故障己经找出。最后等电缆放到地面，截下故障处后，重新用KD305绝缘电阻测试仪测试绝缘阻值，在237GΩ。
