湖北某供电公司运行维护检修工区电缆故障测试（上）

湖北某供电公司运行维护检修工区电缆故障测试实例以及测试波形分析测试实例：复杂状况下电缆接头故障、死接地故障测试过程及测试波形。本文章为电缆故障测试园地（武汉凯迪正大电气有限公司）原创文章

测试地点：湖北某供电公司运行维护检修工区。

测试时间：2013年7月21日。

电缆类型：10KV交联高压铝芯电缆，使用年限超过10年。

故障描述：运行击穿故障，单相接地。用户描述，电缆全长2000米左右，电缆直埋与地下，时间久远，资料不清，电缆有一中间接头，电缆上方为繁华街道，定点环境为复杂。再测试前，用户已经请专业的电缆故障测试单位进行了测试，并在夜晚进行了电缆全程的故障点监听定点工作，未找到故障点位置。

测试过程：按教程要求的步骤进行：

第1步：先用高压摇表测试电缆绝缘，数据如下：

测试电缆绝缘情况：

万用表/摇表 A－地 B－地 C－地 A－B A－C B－C 备注

高压摇表 0 ∞ ∞ ∞ ∞ ∞

根据测试情况，A相接地（是不是死接地，用摇表测试不能判断），B相、C相及相间绝缘是正常的。

第2步：用低压脉冲法测试电缆全长，首先用好相对铠装测试电缆全长，分别对B－地、C－地、B-C相间，用脉冲法测试，波形如图1（用2微秒脉宽，波形未扩展）。

测试结论：波形标准，电缆全长1410米。在600多米的地方有一个反射波形，估计为接头反射（与用户知道信息基本相符）。

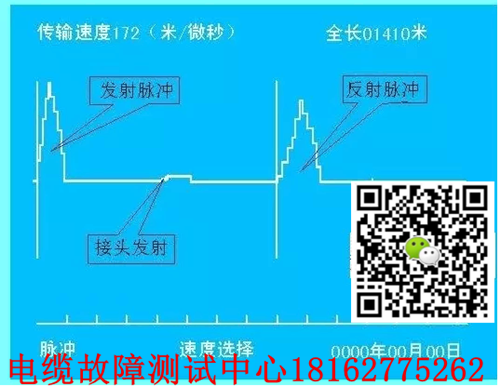

图1 脉冲法测试无故障相测试波形

然后，用故障相对铠装测试，即A-地，脉冲法测试波形如图2所示：


图2 脉冲法测试故障相测试波形

测试结论：波形为标准的低阻短路故障测试波形，说明A相为死接地故障，故障距离616米。根据图2测试波形，可以基本断定，故障距离616米，并且为接头故障。

再下来，用故障相A相，分别对B、C相进行相间测试，即A-B相间、A-C相间，正常的测试波形，根据理论分析，应该与图1一致，但是测试结果出人意料，出现如下如图3所示的测试波形：


图3 脉冲法相间（故障点泡在水中）测试波形

测试结论：图3的测试波形，按正常的理论无法解释，反射脉冲的位置刚好在接头位置附近，所以只能考虑是接头的反射，但是接头反射波形一般幅度较小，所以存凝，但是不影响对故障距离的基本判断（根据后来故障点开挖结果，出现这种测试波形，主要原因，是故障点完全泡在污水中，所以现成了好似接地的反射波形）。

第3步、用冲闪法测试故障距离

虽然用脉冲法基本判定了故障点大概位置，但是还要用高压脉冲法、即冲闪法进行验证，球间隙调到3毫米，加压放电后，测试波形如图4所示：

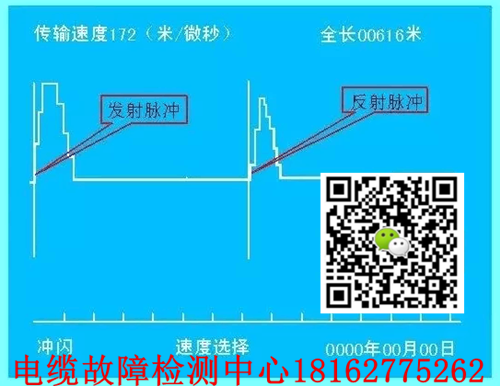

图4 冲闪法测试死接地故障波形

测试结论：波形为标准的死接地故障冲闪法测试波形（无前沿负反冲），故障距离616米，与低压脉冲法测试结果一致。
