电缆故障测试实例以及测试波形分析

发布日期：2016-04-13 00:00 点击：

阅读提示：本文章为电缆故障测试园地（武汉凯迪正大电气有限公司）原创文章，供KD-216电缆故障测试仪器使用者，电缆故障测试爱好者交流参考。喜欢的朋友，可以分享朋友圈共享。文章版权作者所有。关注电缆故障检测中心微信号，扫微信找电缆故障就是这么任性！！电缆故障测试园地，就可以收到最新文章。电缆故障检测中心www.whkdzd.com 电缆故障测试园地

故障描述：运行击穿故障，单相接地。用户描述，电缆全长2000米左右，电缆直埋与地下，时间久远，资料不清，电缆有一中间接头，电缆上方为繁华街道，定点环境为复杂。再测试前，用户已经请专业的电缆故障测试单位进行了测试，并在夜晚进行了电缆全程的故障点监听定点工作，未找到故障点位置。

故障距离粗测后，就该用定点仪进行故障点精确定点工作。对于本故障、定点难度非常大，原因如下：故障点为死接地故障，故障点放电声音很小，属于最难定点的故障之一。故障点在接头位置，接头故障可能因为爬电距离长，不能闪络，难以定点。故障点大概的位置为繁华街道，车水马龙，环境复杂，干扰大，难以定点。

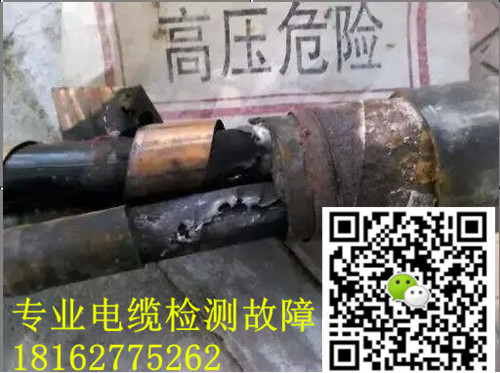

在加大放电间隙，提高放电电压后，经过仔细定点，难以找到故障点精确位置，只能用特殊的方法，给故障点加压，确定了故障点位置。开挖后，找到了接头，但是，接头外观完好，加压冲击，接头上并没有明显放电声音，用定点仪探头仔细判断，确定接头内部有故障。因为故障放电声音不明显，用户研究请示后，才破开接头，看到了故障点（接头内部非常潮湿），接头故障如图5所示。

测试总结：电缆故障测试故障，理论性、实践性非常强，对于长电缆，脉冲法粗测电缆长度、冲闪法确定故障距离非常必要，只有完成了粗测，故障点精确定点才有了范围和重点目标。
