电缆故障探测有哪些普遍应用的方法

发布日期：2016-05-05 00:00 点击：

电缆故障探测仪广泛适用于35KV及以下各种规格电力电缆的开路、短路、高阻泄漏及高阻闪络性故障的测试；也可用于高频同轴电缆及市话电缆的开路断线、低阻混线故障的检测。整套仪器相互配合使用，就可快速确定故障的性质、故障点至测试端的距离、精确定位故障点，寻查地埋电缆的路径走向及深度，检测不明介质电缆的传输速度、整条电缆的全长及接头位置、鉴别数条电缆之中的唯一故障电缆。

1、电缆故障性质地判断，电缆故障主要分主绝缘故障和超高压外护套故障，作为主绝缘故障主要有低阻接地故障、开路故障、泄漏性高阻故障以及闪络性高阻故障。首先采用接地绝缘表或者万用表，以及采用做试验的方式判断出故障性质，再采用电缆故障测距仪测距离。如果是低阻接地或者开路故障，就直接用电缆故障探测距仪的低压脉冲法来测量距离；如果是闪络性高阻故障将采用直闪法进行测试故障距离，如果故障性质为泄漏性高阻一般采用高压冲击放电的方法来测距离。

2、查找路径（如果路径清楚这一步可以省掉）。在查找路径时，要给电缆加一交流信号（路径信号发生器），利用电磁感应原理，再用接收机接收这个信号，沿着有信号的路径走一遍，就确定了电缆的路径。

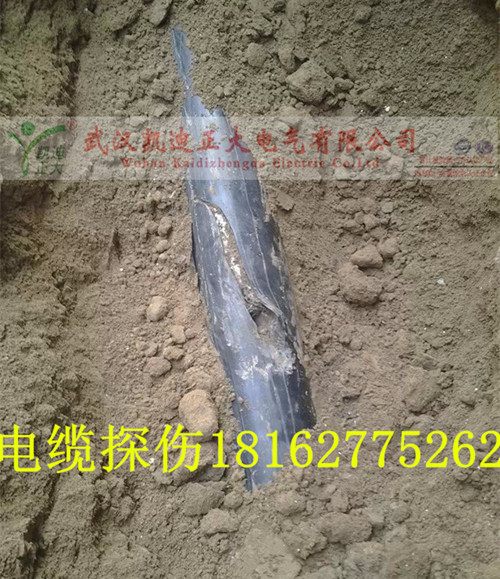

3、根据测出的距离来精确定位。其依据是利用故障点闪络放电产生的声波来精确定位，当从电缆故障定点仪的耳机听到声音最大的地方时，也就是找到了故障点的位置，这需要有丰富的故障查找经验才能分析出来。


KD-216A电缆故障探测仪具有高速信号处理、实现高智能化，大屏幕背光显示、清晰度高，中文汉显菜单提示操作，简单好用，双通道、双踪显示波形，可平移叠加，内藏打印机，方便现场波形数据打印，交直流两用，功耗低等等特点。海底电缆故障探测诊断、高压电缆故障探测诊、电缆状态检修、路径定位查找欢迎咨询24小时联系电话：181 6277 5262李旭158 2726 3478王志龙。
