国家标准-绝缘油击穿电压测定法

发布日期：2016-05-10 00:00 点击：

KDJJC-80KV型绝缘油介电强度测试仪是根据《中华人民共和国国家标准-绝缘油击穿电压测定法-GB/T 507-2002》和《中华人民共和国电力行业标准-绝缘油介电强度测定法-DL 429.9-91》及IEC156《绝缘油介电强度测定法》的相关规定，引进国外先进技术，采用单片机控制结合液晶显示系统设计而成。适用于测量电压在220KV以下的电力设备用油及测定40℃粘度不大于350mm2/s的各种绝缘液体。

本仪器为单体设计，造型凝重、典雅、大方；128＊64液晶屏显示(蓝屏/黑白屏/绿屏可选)。测试过程采取全电脑管理方式，所涉及的电压、时间等参数，均由一块 128*64点阵的背光液晶显示器来显示，在这个液晶显示器上用户还将同时看到仪器的工作状态和丰富的操作提示。

该仪器具有强大的数据处理功能：可记忆以往的五百次测试结果。同时具有符合 GB/T 507 和 DL 429.9 及ICE156，用户自定义四套标准检验程序，您可以根据工作需要选择任意一个标准的检验程序对试样进行测试。

由于我公司使用的是“SLX 试杯”结构，可通过调整试杯两侧的旋动机构来微调电极间距，不但调整方便，而且精度很高。用户在调整电极间距时，“方便”、“准确”、“快捷”。

本仪器测控准确、抗干扰能力强。操作简单、性能稳定可靠，全可以满足各大炼厂、发电厂及科研单位的分析需求。

KDJJC-80KV型绝缘油介电强度测试仪产品特点

1、操作简单，自动化程度高（只需按一键即可）；

2、菜单管理，输入参数简便明了；

3、可存储99组油样测试数据，方便日后调阅及打印，试验数据在关闭电源状态下可保存100年；

4、系统时钟在关闭电源状态下仍可继续运行；

5、（本系统内部时间供参考，不作标准计时用）

6、可通过RS232口进行软件升级；

7、抗干扰能力强，检测精度高；

8、体积小、重量轻，便于野外作业。

KDJJC-80KV型绝缘油介电强度测试仪主要技术性能

1、电源：AC220V±10%，50Hz

2、输出电压：80 kV，100 kV（100kV需定制）

3、容量：1.6 kVA、2.0 kVA

4、升压速度：约2 kV/S

5、电压检测精度：3 %

6、击穿灵敏度：<2 kV

7、波形失真：≤3%

8、击穿反应时间：≤10ms

9、工作环境：温度：0℃～40℃，湿度：最大相对湿度85%

10、储存环境：温度：-20℃～60℃，湿度：最大相对湿度75%

11、工作海拔高度：<1500m （如超过1500m，可特别设计）

KDJJC-80KV型绝缘油介电强度测试仪装箱清单：全自动试油器1台、油杯400mL1只、搅拌子1枚、打印纸2卷、电源线1根、产品说明书1份、产品合格证 /保修卡1份。

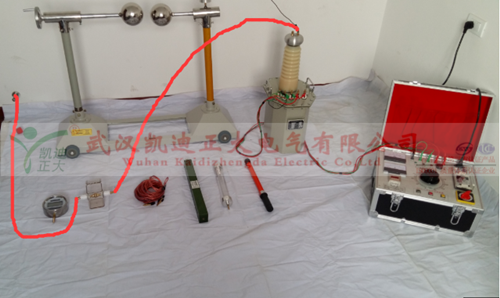

还有一种方法用KDYDJ-3KVA50KV工频耐压试验装置做油耐压实验：操作箱一台、3KVA50KV交直流油浸式试验变压器一台，400ML绝缘油杯、绝缘支架有一个、接地线、高压线、放电棒一只等辅助设备。做实验是需求有高压实验资质上岗证，由人工记录绝缘油击穿电压。
