OWTS振荡波电缆局部放电检测对10kV配电电缆进行测试

发布日期：2016-05-13 00:00 点击：

近十年来，挤塑型电力电缆特别是XLPE电力电缆由于其绝缘性能好、易于制造、安装方便、供电安全可靠、有利于城市和厂矿布局等优点，在城市电网中得到广泛使用。但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因在绝缘介质与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质尖端处极易产生局部放电，同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电。由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化最终导致绝缘击穿，造成重大事故。

北京市电力公司相关统计资料表明，电缆老化、附件质量和工艺不良在10kV电缆故障中占有较大比重。随着电缆运行时间的不断增长，潜伏的局部缺陷对城市电网可靠性的危害将会越来越突出，对供电质量和公司形象造成的危害也会越来越大。因此，引进先进技术及时检测出电缆潜伏性缺陷的要求也越来越迫切。

根据2007年北京市电力公司对新能源电网公司开展国际对标的重要成果并参考国内外相关文献资料，采用OWTS振荡波电缆局部放电检测和定位技术对10kV配电电缆进行测试，能够及时发现和定位潜伏性局部放电缺陷且不会对电缆造成伤害，可以大大提高供电可靠性。

KD-OWTS振荡波电源技术：电力电缆由于其电容量大，很难在现场进行工频电压下的局部放电检测。过去充油电缆采用直流试验，可以大大降低电源的要求。但对XLPE电力电缆，由于其绝缘电阻较高，且交流和直流下电压分布差别较大，直流耐压试验后，在XLPE电缆中，特别是电缆缺陷处会残留大量空间电荷，电缆投运后，这些空间电荷常造成电缆的绝缘击穿事故[1、2]。采用超低频（0.1Hz）电源进行试验，要求试验时间长，电缆绝缘损伤较大，可引发电缆中的新的缺陷[3]。

振荡波电压是近年来国内外研究较多的一种用于XLPE电力电缆局部放电检测和定位的电源。该电源与交流电源等效性好，作用时间短、操作方便、易于携带，可有效检测XLPE电力电缆中的各种缺陷，且试验不会对电缆造成伤害[4]。

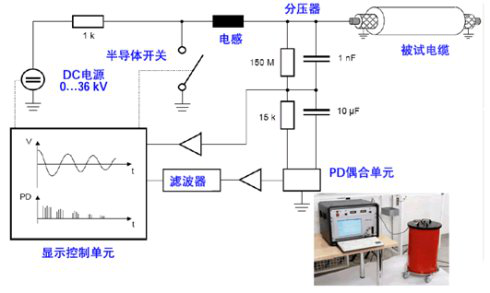

OWTS振荡波电缆局部放电检测和定位装置如图1所示。检测时可以灵活施加0—28kV的直流电压，合上半导体开关后，被试电缆与电感产生阻尼振荡。该装置可以检测的电力电缆电容范围为0.05μF—2μF。
