特变自控公司试验变压器技术要求

发布日期：2016-05-19 00:00 点击：

新疆特变自控设备有限公司是特变集团旗下的骨干企业，主要生产0.4-35kV高低压成套产品，智能电气产品，提供输配电整体解决方案。为满足生产试验的需要，购买以下试验设备，乙方（武汉凯迪正大电气有限公司）应按GB311.1《高压输变设备的绝缘配合，高压试验技术》、《电气设备预防性试验规程》等标准，满足10kV和35kV开关设备的耐压试验。

供货地点：新疆特变电工自控设备有限公司，新疆昌吉市世纪大道南496号，智能电气产业园。

要求：提供武汉凯迪正大电气有限公司资质，国网业绩、武高所计量报告。在交货时要提供，产品规格书及使用说明书提供三份，完整图纸三份，产品保修卡一份，计量合格证一份。务必注意，甲方的地面为环氧坪地面，对设备的轮子要求聚氨酯或胶轮。不能在移动过程中对地面划伤或有印痕，由武汉凯迪正大电气有限公司指定定制此项技术要求。

对下面的配置，有不同，需要单独标注出来。

一、油浸式试验变压器供货清单

1.交流耐压试验变压器10kVA/100kV 1

2.交流耐压试验变压器50kVA/150kV 1

3.操作平台 2

4.电源线满足使用

5.资料 3

二、交流耐压试验变压器一般要求

1.变压器要求密封好。

2.设备要有良好的接地保护和漏电保护功能。

3.高压电压、电流、低压电流、时间，4路测量方式。

4.采用移动式控制台，台子高度要方便操作。手动操作方式。具有灯光指示、声音提示功能。

5.实时显示高压电压、高压电流、低压电流和时间，要求显示直观明了。

6.具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能。

7.完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能。

8.采用性能优良的时间继电器，计时范围满足国标规定。

9.采用电流继电器，更精确、更可靠，确保人身及设备安全。

10.具有电压微调功能，用于互感器校验系统的升压升流精密调节。

11.环境温度：－20℃至50℃。

12.电压精度 ≤1.5% ±1

13.电流精度 ≤1.5% ±1

三、参数（厂家按实际写）：

规格型号容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入变比(高/仪) 温升℃(30分钟)

电压(V) 电流(A)

10/100 10 100 100 400 50 1000 10

50/150 50 150 333 400 132 1500 10

空载损耗（厂家按实际写）：

空载电流＜7%

阻抗电压＜8%

四、面板及变压器

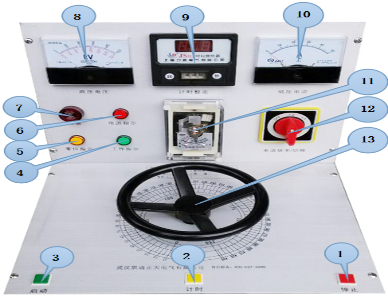

图1 控制台面板（要求有胶轮或聚氨酯轮子，轮子保证不能划伤地面或有印痕）1、停止按钮 2、计时开关 3、启动按钮 4、工作指示灯 5、零位指示灯6、电源指示灯 7、报警装置 8、高压电压表 9、计时设定 10、低压电流表11、过流整定保护 12、电流倍率/切除 13、调压转盘

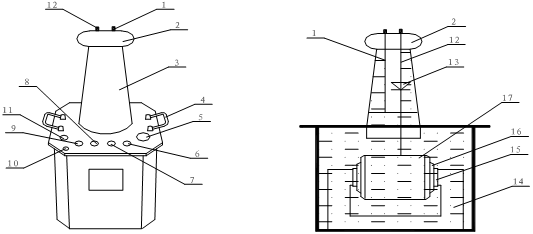

图2 变压器（要求有胶轮或聚氨酯轮子，轮子保证不能划伤地面或有印痕由武汉凯迪正大电气有限公司指定定制此项技术要求）

1-短路杆D 2-均压球 3-高压套管 4-变压器提手 5-油阀 6.7-次压输入a、x 8.9-测量端子E、F 10-变压器外壳接地端 11-高压尾X 12-高压输出A 13-高压硅堆 14-变压器油 15-铁芯 16-次低压绕组 17-测量绕组 18-二次高压绕组（新疆特变电工自控设备有限公司电气质检处草拟方案）2016.5.17
