KDWS-600精密冷镜露点仪操作方法

1、接通气路系统至仪器样气入口接头。

A 所用管线材质可为ф4mm不锈钢管，ф4mm紫铜管，ф4X1mm聚四氟管。特别在做低湿气检测时，其他质地管材不适用。

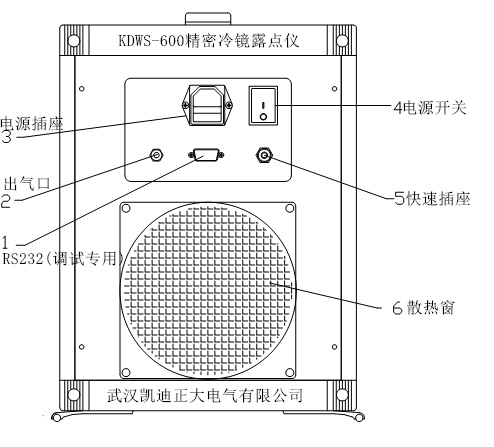

B 样气入口设有快速插座。样气管可以通过快速插头直接与主机连接(快速接头使用方法见图示)。但应特别注意：快速插头上配置的调节阀应处于完全关闭状态。连接----插头直接推入插座，退出----将插座锁环推向仪器面板方向,插头自动弹出。

C 衔接管路时，应查看管子质量情况，如有死折、裂痕或接头过多等现象，容易产生样气泄露或渗入湿气，直接影响测试结果的准确度（测试结果明显偏高）。在上卡套时，上好内套，旋紧卡帽等细节都要十分仔细，不得忽视。

D 在做检测之前，应用肥皂水对气路进行全面检漏。(此时仪器上的调节阀应关闭。)

2、接通电源（在背板中心位置上）。此时电源开关应处在“关”的位置上。打开电源开关，开通样气，调节流量约1~1.5 L/min (见图3-1中“F”值)。（特别注意：流量调节应由小到大缓慢调节，以免气体流量瞬间变化量过大，冲坏电子流量计。通气数分钟，利于排除系统内部潮气。）

3、观察仪器工作状态。

A 开机后，露点温度开始下降,仪器处于降温过程。如果需要了解降温和结露过程,展示温度曲线，可以按“屏幕显示及操作”栏目中的方法调出曲线界面（见图3-2）。

B 当露点温度降到一定程度后，状态指示显示“*”，同时传感器右侧指示灯亮。表示冷镜表面开始结露。注：露点温度显示可能会出现短时间震荡（2~ 3个周期），是正常现象。

C 露点温度显示可能会有波动，这一现象持续时间与气体含水量的多少有关。（低湿气体结霜过程比较长，而高湿气体结露过程较短），露点温度显示稳定下来以后，所显示的温度就是露点温度值。按照检测规程完成记录。（本次检测过程结束）

D 首先关断电源，数分钟后关断气源。这样做是为了驱除传感器内部潮气，保持气路系统干燥。
