开关接触电阻测试仪（KDHL-200A回路电阻测试仪）

发布日期：2016-07-15 00:00 点击：

一、开关接触电阻测试仪（KDHL-200A回路电阻测试仪）功能要求：

1）测试高压断路器的接触电阻、套管连接处的节点电阻和其它需要测试节点电阻的设备。该仪器采用微处理器控制，其测量范围从0.1uΩ到300mΩ，测试电流为10A到200A,数字式直读显示，非常适合现场使用。

2）信息和测量结果显示通过2行16字符完成。

3）可以将测试结果通过RS-232C或下载到PC机。通过软件可对测试结果进行浏览、打印。该软件适用于WINDOWS NT/2000/XP/Win7系统。

（2）技术参数：电源输入：90—240V AC ，50/60Hz；测量范围：0.1uΩ--300 mΩ；精度：±1%读数±1位；测试电流：10 A - 200 A,(可调)；显示：2行16字符液晶背光显示；接口：RS232C,19200波特；软件：基于WINDOWS NT/2000/XP/Win7

8）安全：符合IEC61010(1995),UL61010A-1,CSA-C22.2；工作温度： -10℃--50℃；存储温度：-30℃--70℃；体积：小于500×400×300mm；重量：小于18 kg

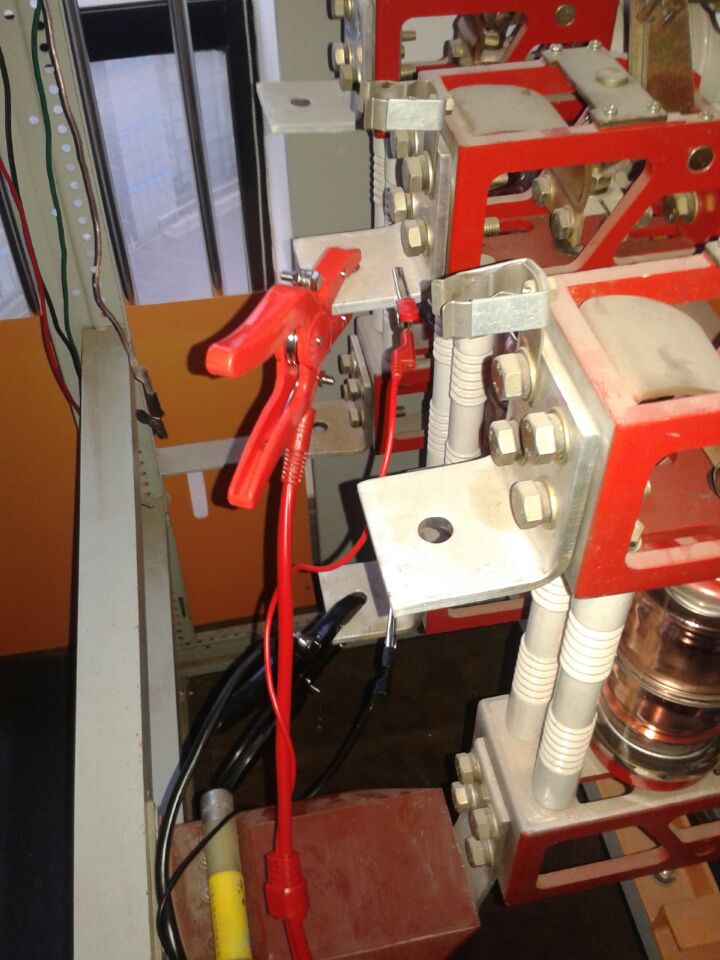

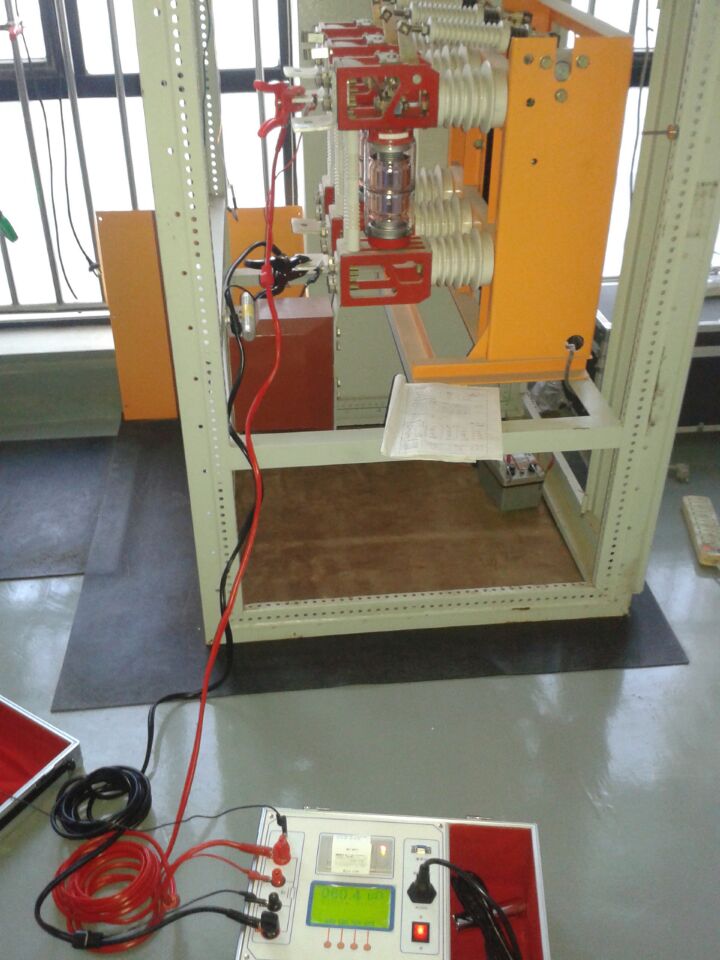

开关柜通牌之间连线.jpg 电流钳靠外电压钳靠里.jpg

二、绝缘靴手套耐压试验装置高压成套试验设备,变频串联谐振耐压成套装置-电缆耐压检测35KV电缆阻尼振荡波状态检测系统,变频谐振耐压成套装置由调压电源、励磁变压器、电抗器、补偿电容器等组成，高压成套试验设备-调压控制箱:调压控制箱是轻型高压试验变压器的配套设备。

（1）功能要求：具有交流电压检定功能。具有击穿报警电流检定功能。具有交流输出电压失真度检定功能。具有直流电压检定功能。具有耐压持续时间检定功能。运用DSP技术和通道转换技术，保证测量的准确。装置应具有安全防护功能。装置应采用液晶显示，专用键盘，操作简便。可手动或应用计算机操作，保存检定记录，打印检定证书；保存检定证书副本，编制检定登记表。装置采用模块化设计，维护便利，箱体用铝合金结构，并有良好的防尘、防震、防潮措施。可同时测试3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格的绝缘靴（手套）。结构底部带有脚轮，便于移动。符合国家JJG795-2004,耐电压测试仪检定规程。

绝缘靴手套耐压试验装置高压成套试验设备,技术参数电压输出：交流（有效值）、直流量0KV～50KV；分辨率1V；输入阻抗≥100MΩ；准确度：±1.0%；频率范围：直流或交流47HZ～63HZ；内阻≤2.5Ω；交直流电流测量范围：0.5～200mA；分辨率：20uA准确度：±1.0%；输出容量准确度2%；电压持续时间测量误差≤0.5%，分辨力0.05S。绝缘：应符合JJG597—1989规程中的规定；电源电压：AC 220V，允许偏差-20%~+15%；频率：50Hz，允许偏差-4%~2%；容量：5kVA
