电缆振荡波局放测试系统（OWTS）

发布日期：2016-07-18 00:00 点击：

一条10kV电缆，三相绝缘电阻在60000兆欧，是变电站出线。然后用振荡波进行耐压试验，校准时，到2nc就校准不了，波速不稳定，波形很乱。平时用这套设备试其他电缆没有出现过这样的情况。大神们能具体说说这是什么回事吗？还有，比如一条旧电缆耐压标准是13.92kV，用串联谐振装置（交流耐压试验）加压到12kV，电缆击穿。那如果用振荡波这套装置去试这条电缆，加压到12kV电缆会击穿吗？能给个详细的解答吗？

武汉凯迪正大电气有限公司为您解答：1、你的被测电缆距离太长，震荡波一般适合于150米~3000米电缆。（只标到2nC）

2、震荡波设备是凯迪正大公司的？还是KD-OWTS的呢？凯迪正大公司的话，可能是使用时间过长设备老旧造成。KD-OWTS的一般是因为，设备架子做的接触不好。（波形乱）

3、被测电缆材质不同：交联聚乙烯的电缆标定效果绝对比油纸电缆好。

4、震荡波大部分用来测电缆的中间接头局放。对于耐压还是串联谐振耐压。如果使用震荡波做实验也会同样击穿。这都有实际案例的。我震荡波局放试验的时候就有击穿过电缆的先例。（后来做事故分析，由于电缆接头工艺不良，气密性较差。电缆停运做实验时，由于热胀冷缩（电缆运行时发热，电缆内气体膨胀，电缆停运时电缆变凉气体收缩），造成水进去然后造成局部放电。最钟电缆在1.0倍U0击穿）。

电缆OWTS振荡波局放测试仪特点有哪些?

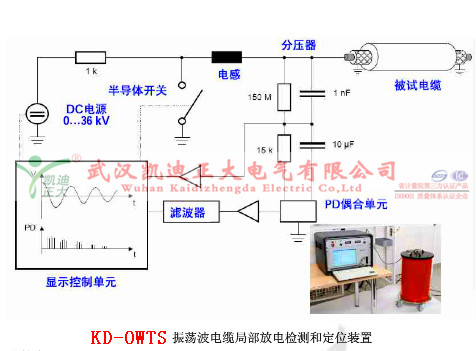

10KV电缆阻尼振荡波状态检测系统KDDAC-30是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用阻尼交流电压（Damped AC Voltage，简称DAC）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。

系统在测试过程中产生的阻尼交流电压最高可达 30kV，并结合先进的系统硬件与系统软件来进

行诊断，主要包括：

最新半导体技术；

最新的激光控制技术；

先进的数字式信号处理器和滤波技术；

先进的无线网络控制技术。
