国网冀北唐山供电公司2016年串联谐振装置购置技术规范

发布日期：2016-07-25 00:00 点击：

断路器断口耐压试验装置满足35kV及以下电压等级变压器、开关、互感器等设备的交流耐压试验；500m 35kV（300mm2）交联电缆的交流耐压试验；1500m 10kV（300mm2）交联电缆的交流耐压试验。

断路器断口耐压试验装置的技术参数应符合表1的要求。武汉凯迪正大电气有限公司需提供省级及以上国家授权检定机构出具的检测报告，有有效期的按有效期执行，无有效期的按三年执行，代理商应出具国家认可的检定机构出具的证书，还应出具国内相应检定机构的报告；应出具质量体系认证证书。

1、制造厂（商）武汉凯迪正大电气有限公司

2、产品型号规格：KDXZ-216KVA108KV

3、电源输入AC:220±10%

4、电源输入频率50Hz；试验频率范围30～300Hz

5、输出电压0～100kV；最大高压输出电流：27kV/3A

6、输出功率81kVA；输出波形：正弦波

7、输出电压稳定度≤1.0频率调节分辨率≤0.01

8、输出电压谐波因数≤5.0波形畸变率波形畸变率≤1.0

9、电压准确度1.0%工作时间额定负载下，连续工作时间60min

10、品质因数Q≥30；绝缘水平1.2倍额定电压下耐压1min

11、变频电源额定容量5kW（kVA)

12、工作电源220±10%；输出电压0～250V

13、绝缘水平：输入、输出端子对地（或外壳）≥2kV/AC/1min

14、允许运行时间：额定负载下，连续工作时间60min；允许温升65K

15、励磁变压器额定容量：5kVA；输入电压250V

16、输出电压600V/900V/1800V/2700V/3600V/5000V

17、结构形式:干式；绝缘水平：低压绕组对地：2kV/1min高压绕组要求：1.2Un/1min

18、允许运行时间额定负载下，连续工作时间60min

19、电压比与标称值相比≤5；温升干式≤60K

20、高压串联电抗器3节；单节额定容量27kVA

21、单节额定电压：27kV

22、单节额定电感量130H2％；绝缘水平1.2Un/1min

23、允许运行时间额定负载下运行60min

24、电抗器电感量与额定值偏差≤5.0；电抗器温升干式≤60K

25、电抗器组合形式可串联可并联

26、分压器1节；额定电压100kV；额定电容量：2000pF

27、测量误差≤1.0；分压比1000:1；电容量偏差≤5.0

28、补偿电容器1节；额定电压60kV；22kv

29、额定电容量：3300pF（60kV使用）；10000pF（20kV使用）

30、满足35kV及以下电压等级变压器、开关、互感器等设备的交流耐压试验；500m 35kV（300mm2）交联电缆的交流耐压试验；1500m 10kV（300mm2）交联电缆的交流耐压试验。

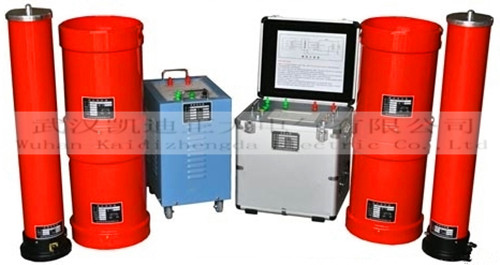

串联谐振耐压试验装置设备组成：5kW变频电源、5kVA励磁变压器、27kV/1A高压电抗器、100kV电容分压器、60kV补偿电容、附件1套、仪器使用说明书、合格证、出厂调试报告
