变压器短路阻抗测试仪功用特点

发布日期：2016-08-11 00:00 点击：

产品简介
    低电压短路阻抗丈量是变压器惯例试验项目中的根本项目，经过对比变压器遭到短路电流的冲击前后测得的短路阻抗值，可以开始估量绕组变形程度。低电压短路阻抗试验是判定运转中变压器遭到短路电流的冲击，或变压器在运送和安装时遭到机械力撞击后，查看其绕组是否变形的最直接办法，它关于判别变压器能否投入运转具有重要的含义，也是判别变压器是否请求进行崩溃查看的根据之一。

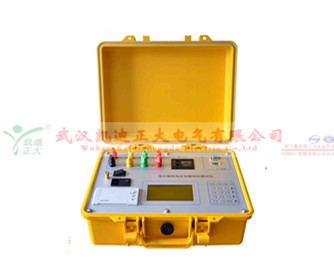

    TPDZC-A 变压器短路阻抗测验仪是拓普电气研制的用于现场和试验室条件下对变压器进行低电压短路阻抗丈量的仪器，该仪器体积小，重量轻。仪器内部选用电压电流同步沟通采样及数字信号处理技术，丈量数据精确。关于三相变压器，仪器可选用三相一起测验和分相测验的办法对变压器进行测验：三相一起测验选用三相电源，可直接丈量出三相参数；分相测验选用单相电源，顺次丈量对应相后，主动折算出三相参数。关于单相变压器，仪器具有单相变压器测验功用，可直接测验其阻抗参数。仪器内置不掉电存储器，可长时刻存储丈量数据，仪器自带打印机，大屏幕液晶显现，悉数中文菜单及操作提示，操作简略直观。
功用特点
1、短路阻抗的丈量
    用于高压绝缘电阻测试仪试验，可在同一屏幕下三相或单相显现丈量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值、漏感值等参数。
2、空载损耗的丈量
    仪器显现三相电压、三相电流、三相功率，仪器显现施加电源波形的畸变率，并计算出变压器的空载电流百分比和空载损耗。
3、负载损耗的丈量
    显现三相电压、三相电流、三相功率，主动计算出变压器的阻抗电压百分比，折算到额外温度、额外电流下的负载损耗，仪器带有频率折算功用，可以在较宽频率规模内精确丈量。
4、分相丈量
    用于查看三相变压器单相绕组的缺点或现场无三相电源的情况。分相测验选用单相电源，分别丈量出每一个单相数据后，可主动折算成三相的参数。
5、零序阻抗的丈量
    零序阻抗的丈量适用于高压侧星形接线带中性点的变压器，仪器可记载零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
6、仪器具有谐波分析功用，可丈量屡次谐波的富含率及总畸变率，并带有原始波形及柱状图显现。
7、仪器选用大屏幕液晶显现，可在同一屏幕显现三相电压、三相电流、三相功率、三相阻抗值、三相阻抗电压百分比、三相电抗值、三相漏感值、三相均匀电压、均匀电流、三相总功率和有关数据。仪器选用中文菜单，中文提示，操作简略。
8、仪器备有U盘接口，可随时将仪器内存储的数据导入U盘，仪器测验时可直接存入U盘。
9、内置存储器，掉电不丢掉，仪器可存储400组数据。
10、该变压器短路阻抗测验仪自带打印机，可打印测验数据，也可打印内存阅读数据。
11、具有持久日历、时钟功用，可进行时刻校准。
技术参数
1、根本丈量精度：电压、电流：±（读数×0.2%+2字）
