宁波科技创新填补国内外二次回路检测技术空白

发布日期：2016-08-12 00:00 点击：

2016年7月20日，在宁波220千伏新乐变电站内，国网宁波供电公司工作人员正在对该站电压二次回路进行检测。根据检测设备反馈的信息，工作人员可以很直观的看出电压二次回路中性线网络接地情况，并可对不正常接地点进行精确定位。

工作人员使用的检测设备是国网宁波供电公司在国内首创的重要科研成果——电压回路N600多点接地检测仪，该设备及检测技术的出现填补了国内外在该领域的技术空白，实现了电网二次设备检测技术的重大突破，并已被列入国网浙江省电力公司优秀科技成果转化推广目录，在浙江省广泛推广应用。

变电站内继电保护交流电压回路是保护正确动作的前提条件，国家技术规程规定，电压二次回路中性线——N600必须且只能一点接地，否则会造成保护装置误动或拒动。但在电压回路N600多点接地检测仪研制成功之前，国内外均没有相关技术和产品可对运行中的变电站进行N600接地情况进行检测。

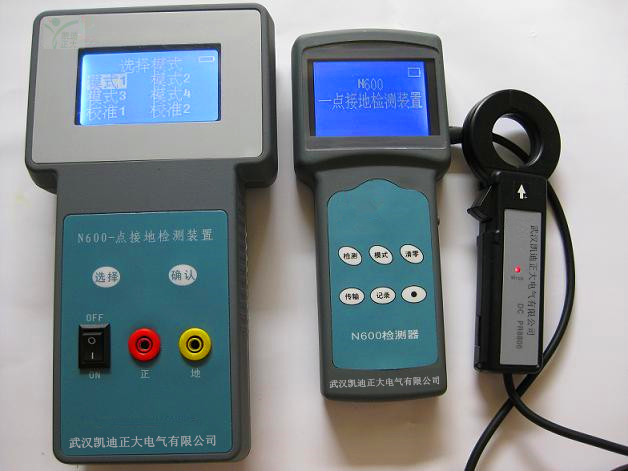

N600多点接地检测仪包括一台直流微电流恒流发生器、一台特制的高精度微电流直流钳形表。在变电站电压二次回路的中性点N600网络分支逐一注入直流微电流，采用钳形表检测N600永久接地点电流，比对注入电流和永久接地点检测电流差异，可检测N600回路是否存在多点接地点分流，通过电流差异量大小还可对多余接地点位置进行快速精确定位。

“二次设备隐患相对较为隐蔽，很多时候无法直观巡检，N600多点接地检测仪可真帮了我们大忙。”该公司调控中心二次管理组组长胡铁军介绍说。今年宁波电网可谓历经磨难，年初冰灾侵袭、夏季高温“烤”验、秋季“菲特”肆虐，灾害抢险时，一次设备“看得见”的故障可以第一时间组织抢修，但二次设备却很可能隐藏着“看不到”的隐患。这时，N600多点接地检测仪就发挥了十分重要的作用。在今年的巡检工作中，工作人员通过该设备成功发现并消除了220千伏洪塘变多点接地安全隐患，确保了宁波电网安全稳定运行大局。

KDN600二次回路PT多点接地定位仪又称：公共回路N线多点接地测试仪、公共回路N线多点接地查找仪、三相四线接线的电压电流互感器绕组公共回路中性线测试仪、三相四线接线电压电流互感器绕组公共回路中性线查找仪、N600公共回路连接故障点检测仪、公共回路连接N600故障测试仪、电力系统公共回路两点接地和多点接地故障测试仪、电力系统公共回路两点接地和多点接地故障检测仪、N600多点接地故障分析仪、N600接地回路电流分析仪生产厂家武汉凯迪正大电气有限公司www.whkdzd.com
