关于110kVGIS用智能氧化锌避雷器在线测试仪询价

发布日期：2016-08-25 00:00 点击：

西安西电开关电气有限公司致电我司：我公司参与深圳地铁7、9、11号线工程110KV GIS组合电器设备采购设备投标，现需以下设备，请贵公司报价。

收件人:雷经理

内容:关于110kVGIS用智能氧化锌避雷器在线测试仪、KDZD300A电缆外护层接地泄露电流测试仪询价

一、型号及规范：KDYZ-306智能氧化锌避雷器在线测试仪；1、测量项目：全电流、阻性电流、有功功率、工频参考电压；

2、工作电源：AC220V±2% 50HZ；

3、输入信号：电压信号AC5--200V 电流信号0--20mA；

4、测量误差：试验电压±5%；全电流±5%；阻性电流±5%；容性电流±5%；避雷器功耗±5%；

5、液晶屏显示；

6、双供电方式（电源和充电电池）；

7、优质高强度注塑安规机壳，软件

8、数量3套

二、型号及规范：KDZD300A电缆外护层接地泄露电流测试仪；KDZD300B电缆外护层接地泄漏电流测试仪符合国家电网公司对采购设备的基础技术参数要求，主要测量运行状态下对380V－220kV高、中、低压电力电缆外护层接地电流进行精确测试。

1、测量过程中自动换挡0.1mA~200A

2、钳口最大53 mm，适合各种电缆测试

3、具有具有自检功能、自动保护功能，过电流自动提示并回零。

4、测试速度快、采样速率快，约每秒2次，精度高、重复性好、抗干扰能力强。

5、大屏幕液晶显示，真彩液晶显示屏，能实时显示测量数据。

6、可通过扩展接口进行数据通讯、无线传输数据，具备RS232接口，USB接口

7、存储数据200组，内置高精度实时时钟功能：可进行日期及时间校准；

8、仪器体积小、重量轻，携带方便。

9、KDZD300A电缆外护层接地泄露电流测试仪（30A）1台；KDZD300B电缆外护层接地泄漏电流测试仪（200A）1台。

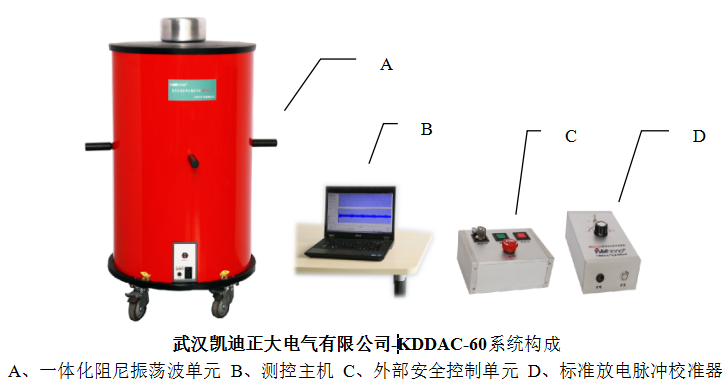

三、型号及规范：35KV电缆阻尼振荡波状态检测系统KDDAC-60是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用阻尼交流电压（Damped AC Voltage，简称DAC）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。

KDDAC-60电缆振动波局放系统主要技术指标

1、供电电源：220VAC±10%，50Hz

2、振荡波输出最大电压：60kV

3、振荡频率范围：20Hz~300Hz

4、测试电缆长度范围：200m~20km

5、高压充电电流：5mA

6、高压开关：触发方式：激光触发高压开关

7、高压开关控制：导通时间：1µs，开关导通电阻：小于1Ω，光纤通信

8、局放测量范围：1pC~100nC

9、局放水平检测与带宽：符合国际电工委员会IEC60270标准

10、局放定位带宽：150kHz~45MHz自动调节

11、局放定位测量精度：电缆全长1 % (最小分辨率2m)

12、介质损耗测量范围：0.1 %~10 %

13、局放实时采样率：100MHz

14、局放采样存储深度：32MB（可记录300ms数据长度）

15、控制方式：无线控制

16、局放校准模式：自动/手动

17、校准模式下时域脉冲反射定位接头功能：自动锁定接头位置
