高低压开关柜通电试验台用于高低压开关柜生产

发布日期：2016-09-13 00:00 点击：

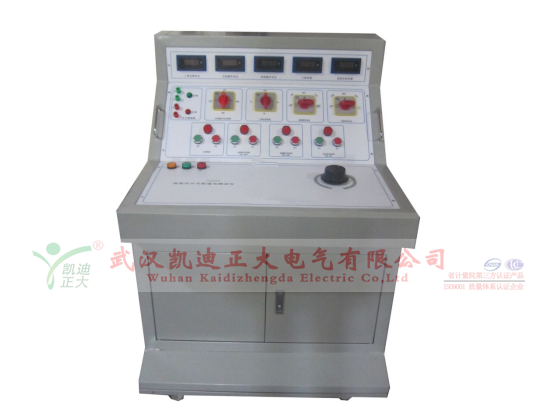

KDGK-型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。高低压开关柜通电试验台又名高低压开关电源试验台产品别称高低压开关柜通电试验台、通电试验台、高低压成套试验台、开关柜试验台高低压开关柜通电试验台用于高低压开关柜的各项通电试验。

高低压成套试验台技术参数：

1、总输入电源：三相四线AC 380V N

2、输出电压及电流：

三相AC380V输出(固定值) 电流小于16A 一组

三相AC100V输出 (固定值) 电流小于10A 一组

交流操作电压AC 0~690V出（可调）（AC 0~380V, 220V时,电流小于10A）一组

直流操作电压 DC0~300V输出（可调）电流小于10A 一组

分闸控制电源DC0~300V输出（可调）电流小于10A 各一组

直流固定值24V、36V、110V、220V；电流小于10A 固定一组，

单相交流AC220V输出（固定值，）电流小于16A 一组

三相交流AC0~10A输出（可调）一组

直流合闸电源DC0~300V （可调100A最大小于300A 一组

外形尺寸：780*720*1100mm

3、重量：100kg

高低压成套试验台操作说明以检验单相交流电压表为例:接通输入电源AC380V、连接交流操作电压输出电源线至电压表、检查并确认接线是否，接通总电源开关4、将调压器回零，并按"合闸"扭、再按面板上交流操作电压的"合闸"扭、缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。、试验完毕后，先按面板上交流操作电压的"分闸"扭,再按面板上总"分闸"扭。然后，断开总电源开关
