KDYD2674机械工频高压测试台技术讲解

发布日期：2017-04-20 00:00 点击：

KDYD2674机械工频高压测试台，是根据机械工业部上海电缆研究所对中、低电压电线电缆进行交流高压耐压试验及绝缘质量标准的规定实施所研制生产的。在电线电缆生产厂内使用本设备，用于不同电压等级、塑料绝缘交联聚乙烯XLPE电缆、充油电缆以及橡皮（PVC）绝缘电力电缆，橡皮电缆（如船用电缆、矿用电缆、油矿电缆以及通用橡软电缆），也可用于各种电器及电器装备电缆，市话电缆，照明电缆的生产和出厂成品时的耐压检测试验。

KDYD2674工频高压测试台配用，吸取国内外先进技术生产：采用国内首创的TDGz系列接触式大功率调压器，是可连续校正的自动调压装置。本设备具有性能优，抗干扰力强，检测精度高，波形失真度小，体积小，重量轻，功率高，功耗低于10％额定值，能承受15倍的正常过载电流200ms等特点。

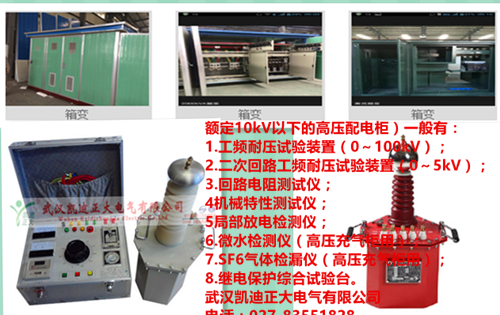

各项技术指标符合IEC60和GB3048.8《电线电缆交流试验》标准。是理想的线缆耐压试验设备。凯迪电力公司主营：高压试验变压器、试验变压器，KDYD2674耐压试验是电力设备预防性试验最重要的一个项目，用以判断设备绝缘性能是否符合运行条件，本装置由YD系列试验变压器与TCWJH系列调压控制箱组成。

二、产品特点：

1、监视功能：输出电流、仪表电压、零位指示、电源指示、工作指示、计时指示。

2、保护功能：过流保护、时间继电器。

3、采用新型时间继电器，计时范围更广。

4、采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

5、结构合理，体积小、重量轻。

三、技术指标：

1、输入电压：380V±10%或220V±10% 50HZ。

2、输出电压：5～300kV，根据用户要求选配：50kV（适用于10kV电力设备耐压试验）、150kV(适用于35kV电力开关耐压试验）、300kV(适用于110kV电力设备耐压试验），用KDXZ变频串联谐振耐压试验装置做耐压试验，体积小、重量轻。

3、输出容量：5～300kVA（根据用户要求选配）。

4、计时范围：1S～99H

5、环境温度：-20℃至50℃
