DL系列电缆故障精确定点仪

发布日期：2018-07-24 11:01 点击：

产品简介

电力电缆敷设环境极其复杂，电缆故障的精确定点在整个故障测试过程中最为关键。在当今技术条件下，对电力电缆故障的测距已经有了较好的解决方案，但是再准确的测距，由于敷设的原因和环境影响，也只能测定一个大概范围，无法精确定点，导致劳动强度大，盲目性很大，效率低。


综上情况，我公司根据新研究成果而开发了集放电声波显示、故障距离数字显示、具有高抗干扰性、高灵敏度的故障精确定点产品---DL系列电缆故障精确定点仪

本系列产品基于声磁信号传递时间差法，设置声磁同步定点和跨步电压定点两种模式，采用高性能的数字滤波电路和低噪声设计相结合，声磁同步和跨步电压两种方法相互比较和验证，更能保证定点的精确性和高效性。同时可根据环境的限制，选择多途径进行测试；具有闭音功能和直观的人机界面；超高的抗干扰能力和多种滤波频带，对各类电缆故障可精确、迅速地进行定点。

功能特点

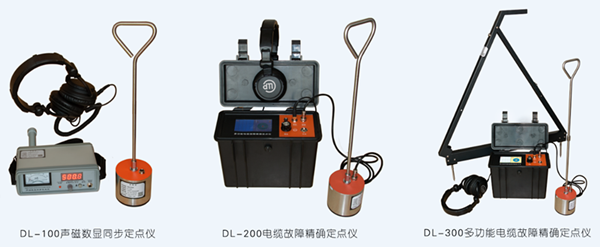

【DL-100声磁数显同步定点仪】

1. 利用声磁同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。

2. 利用15Hz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15Hz信号源时电视机行频对定点仪的干扰。

3. 采用工频自适应对消理论及高工频陷波技术，具有较高的工频抑制和抗干扰能力。

4. 用特殊结构的声波振动传感器及低噪声专用器件作前置放大，极大的提高了仪器定点和路径探测的灵敏度，定点无误差。

5. 操作简单，结构紧凑，模块化、便携式设计，功能强大。

【DL-200电缆故障精确定点仪】

1. 采用了高亮度的4.3寸OLED彩色液晶，不受强光环境影响，使得显示界面更加清晰。

2. 采用可编程的脉冲编码键盘，操作智能、便捷。

3. 采用4种滤波频带：低频带、中频带、高频带和全频带，适时选择。

4. 采用数字滤波技术处理音频信号，特征频带更明显、滤波性能更佳。

5. 故障距离采用数字方式显示，最大25m范围内可显示故障距离。

6. 音频信号波形显示，可通过观察重复性的波形特征及距离轴大致观察故障点距离，操作者观察波形不易疲劳，同时在单次模式可对15m内音频波形进行细致分析，支持翻页显示。

7. 具有单次和连续模式，可根据实际情况选择，对波形进行仔细分析及整体上周期分析。

8. 具有闭音功能，确保操作者在移动探头时较强噪音对人耳的伤害。

【DL-300多功能电缆故障精确定点仪】

1. 满足DL-200电缆故障精确定点仪所有的功能特点，同时具有跨步电压法定点模式，与声磁同步法定点相结合，方便可靠。

2. 跨步电压模式采用波形连续、实时显示，有助于对连续性信号分析及突变信号分辨，便于准确定点。

3. 跨步电压信号显示不限幅，对大信号自动衰减，共20个档位调整信号强度，确保数据波形的易判。

技术参数

DL-100声磁数显同步定点仪	工作模式	声磁定点、路径查找两种模式
	工作方法	声磁同步法、磁场巡测法、声测法
	定点距离	最大500米，最小0.1米，测试误差＜0.1米
	频率范围	100Hz～1500Hz
	增益	电磁增益＞110 dB，音频增益＞120 dB
	灵敏度	＜ 5μV，抑制能力＞40 dB（工频）
	工作电压	内置可充电池，功耗＜0.7W，连续工作时间＞8h
	其它功能	声磁同步显示监听，也可检测电缆路径和埋深
	DL-200电缆故障精确定点仪		DL-300多功能电缆故障精确定点仪
工作模式	声磁定点		声磁定点模式、跨步电压模式
工作方法	声磁同步法、声测法、磁场巡测法		声磁同步法、跨步电压法、声测法、磁场巡测法
显示方式	4.3寸高亮OLED显示器，分辨率为480*272
故障距离	最大检测距离范围为25m
操作方式	一键式可编程的脉冲编码按键操作
数据处理	音频波形显示≤15m；电磁强度矩形条、数字、最大值显示；故障距离数字显示≤25m
频率范围	全通100Hz～1500Hz；低通100Hz～ 400Hz；带通150Hz～ 600Hz；高通200Hz～1500Hz。
音频测试精度	10cm
跨步电压灵敏度	/		0.1mV
跨步电压信号	/		跨步电压波形显示，极性判断
信号增益	音频增益＞110dB；电磁增益＞110dB		音频增益＞110dB；电磁增益＞110dB；跨步电压多档位调节
隔离干扰	DC，50Hz
供电方式	内置电池供电，连续工作＞7h
其它功能	具有自动检测脉冲信号功能84dB最大音量限制；具有闭音功能
