KDJB702微机继电保护校验仪

销售热线： 027-83551828/83551858
图文传真： 027-83551868
技术支持：18162775262
浏览次数：
留言咨询

产品概述
产品特点
详细参数
售后保障
校准证书
相关问答

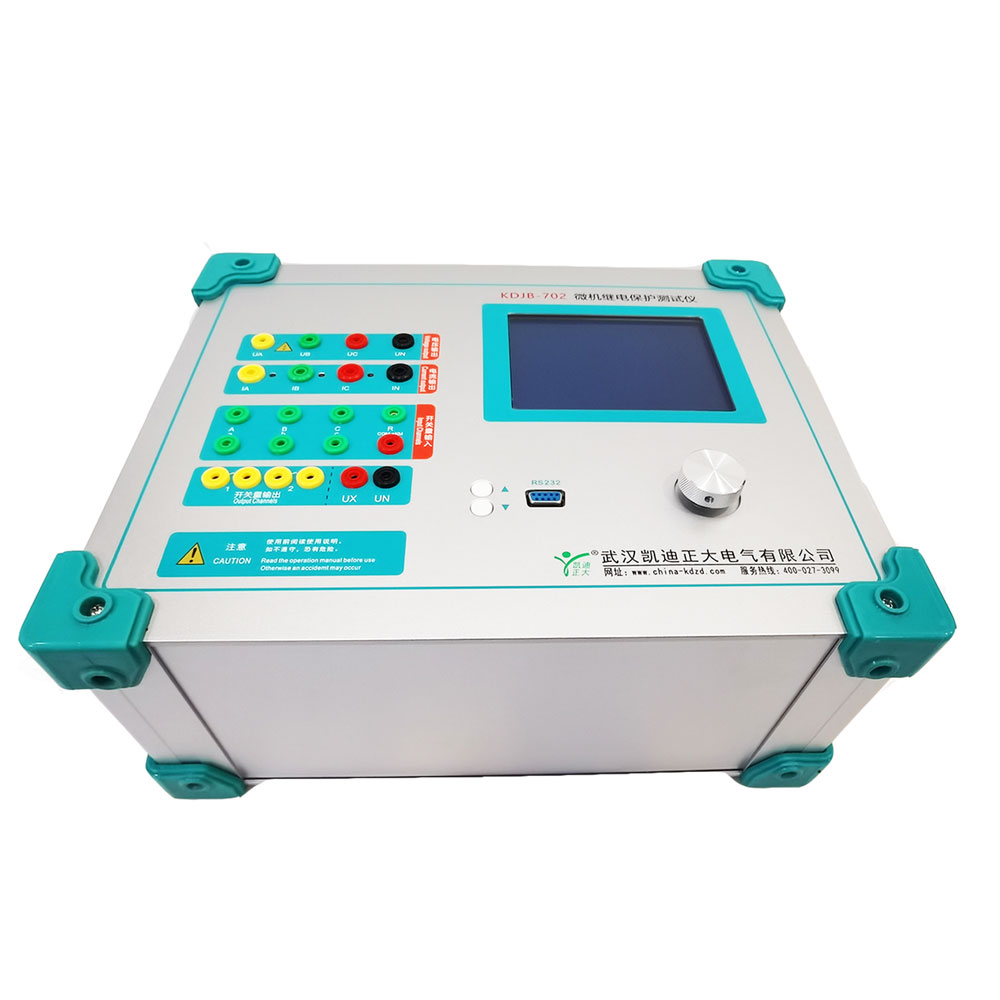

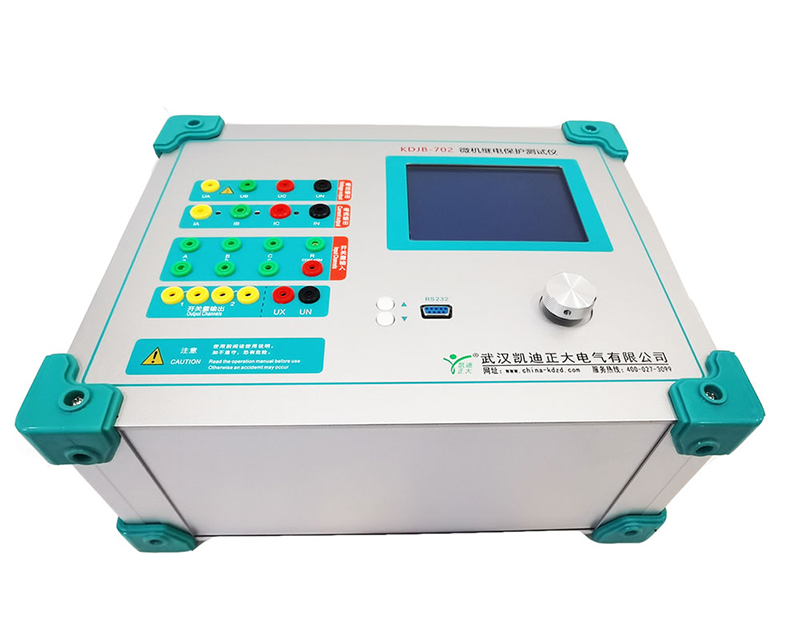

KDJB702微机继电保护校验仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用微电子技术和器件实现的一种新型小型化微机继电保护测试仪 。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强的操作功能。

1、本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形
2、采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性
3、功放电路采用进口大功率高保真模块式功率器件作功率输出级，精心设计的散热结构，具有足够大的功率冗余和热容量
4、开关量输入电路可兼容空接点和0～250V电位接点
5、装置采用320×240点阵高分辨率兰色背光液晶显示屏作显示器
6、装置在机箱底板上装设有一路专用可调直流电源输出，分 110V 及 220V 两档，可作为现场试验辅助电源

1、交流电流输出
输出精度  0.5级
相电流输出（有效值）     0～40A
三并电流输出（有效值）   0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率               420VA
三并电流最大输出时最大输出功率   900VA
三并电流最大输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数           1～20 次
2、直流电流输出
输出精度   0.5级
电流输出   0～±10A / 每相，0～±30A / 三并
最大输出负载电压   20V
3、交流电压输出
输出精度   581 ：0.5级
相电压输出（有效值）    0～120V
线电压输出（有效值）    0～240V
相电压/线电压输出功率    80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数         1～20次
4、直流电压输出
输出精度  0.5级
相电压输出幅值   0～±160V
线电压输出幅值   0～±320V
相电压/线电压输出功率  70VA / 140VA

尊敬的武汉凯迪正大电气有限公司用户，我们对您做出如下承诺：

一、产品质量保证：

1、我方保证提供的产品为符合技术条件优质产品，对人和环境不会造成危害！

2、我方保证提供的产品是全新的合格产品。对不满足要求的产品保证无条件退货。

3、我方保证所提供产品经过严格的出厂检验，根据客户要求可以进行国家相关机构的检验鉴定。

4、我方对供应产品的软件提供免费升级。

二、售前服务：

1、提供专业咨询：我们保证在2小时内回复您所提出的专业技术问题，免费进行技术沟通，帮助选型。

2、提供详细的资料：我们保证在24内将您所需要的相关技术资料邮出。

3、提供合理的报价：我们保证在2小时内对您所需要的产品进行合理的报价。

4、提供考察接待：我们保证随时接待您的考察，尽力为您的考察工作提供各种便利条件。

三、售中服务：

1、无论合同大小，我们保证都将认真、严谨、诚信的对待每份合同。

2、我们保证符合您的要求，签定严密的、科学的《技术协议》。

3、我们保证守时、保质、保量的严格执行合同规定的各项条款。

4、我们保证按合同规定提供送货、安装、调试、培训等各项服务。

四、售后服务：

1、若产品在使用过程中存在疑虑，我们保证15分钟内进行电话指导，直至最终解决问题。

2、我们保证产品在3年内免费保修、检定和校准，并提供终身维修服务。保修期内凡因产品质量引起的产品维修，元器件费用由我公司承担。

3、我们保证为贵单位建立详细的客户档案，定期对贵单位所使用的仪器设备进行跟踪服务。

4、用户在使用武汉凯迪正大电气有限公司产品的同时，我公司也为用户提供相关的延伸服务，包括：产品的升级、产品的换购等。

专用直流电源输出：装置在机箱底板上装设有一路专用可调直流电源输出，分110V及220V两档，可作为现场试验辅助电源。为该电源还设置了一个电位器，可在 80％－110％范围内调节。该电源额定工作电流1.5A，可作为保护装置的直流工作电源，也可作为跳合闸回路电源。该电源如过载或短路，将烧坏相应保险（2A／250V），此时更换此保险管即可。

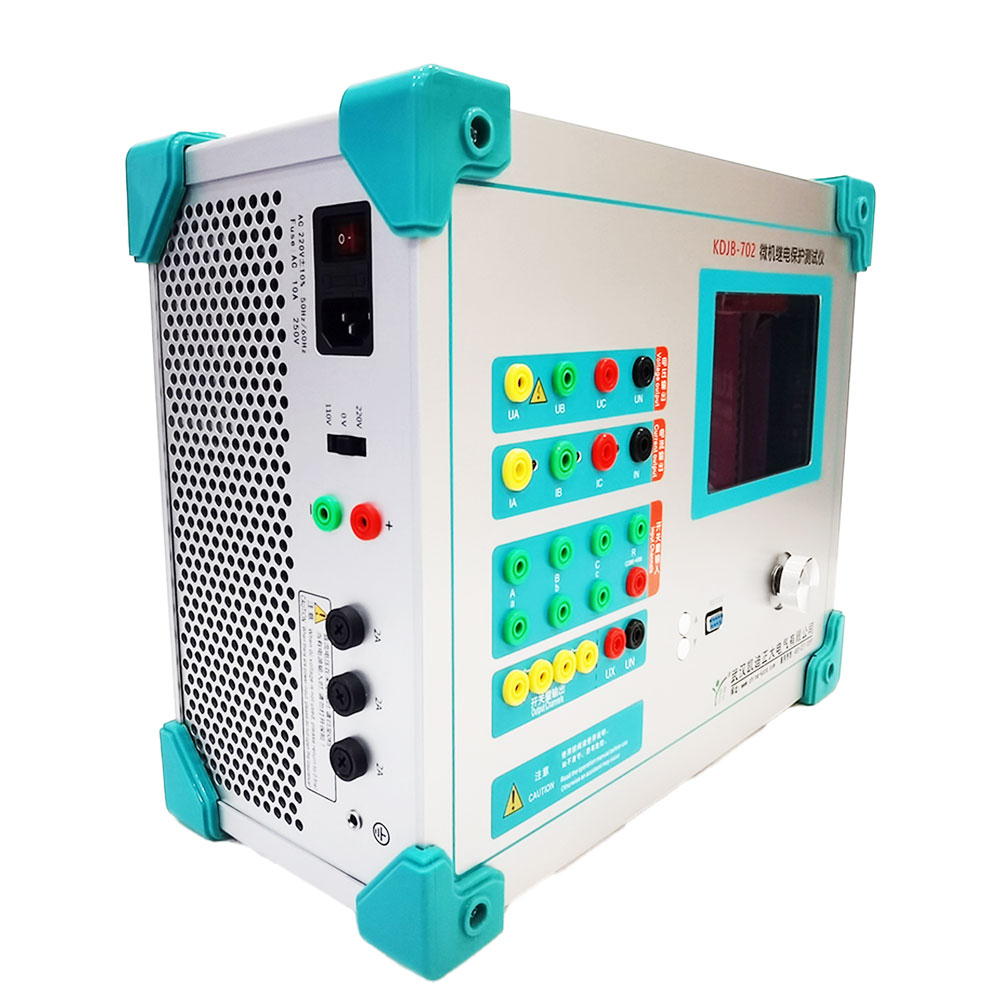

独立可调直流电源：装置在机箱底板上装设有一路可调直流电源输出，分110V及220V两档，可作为现场试验辅助电源。该电源还设置了一个电位器，可在 80％－110％范围内调节。该电源输出电流最大可达1.5A。底板上另装设有一个散热风扇、电源线、接地端子和三个保险。三个保险中一个是总电源保险（10A／250V），两个是电压回路保险（2A／250V）等。
