KDWS-ZX SF6气体密度在线监测系统

KDWS-ZX SF6气体密度在线监测系统（SF6含水量在线监测系统，SF6气体水分密度在线监测系统,SF6水分浓度在线监测）

    （1）高精度与高可靠性

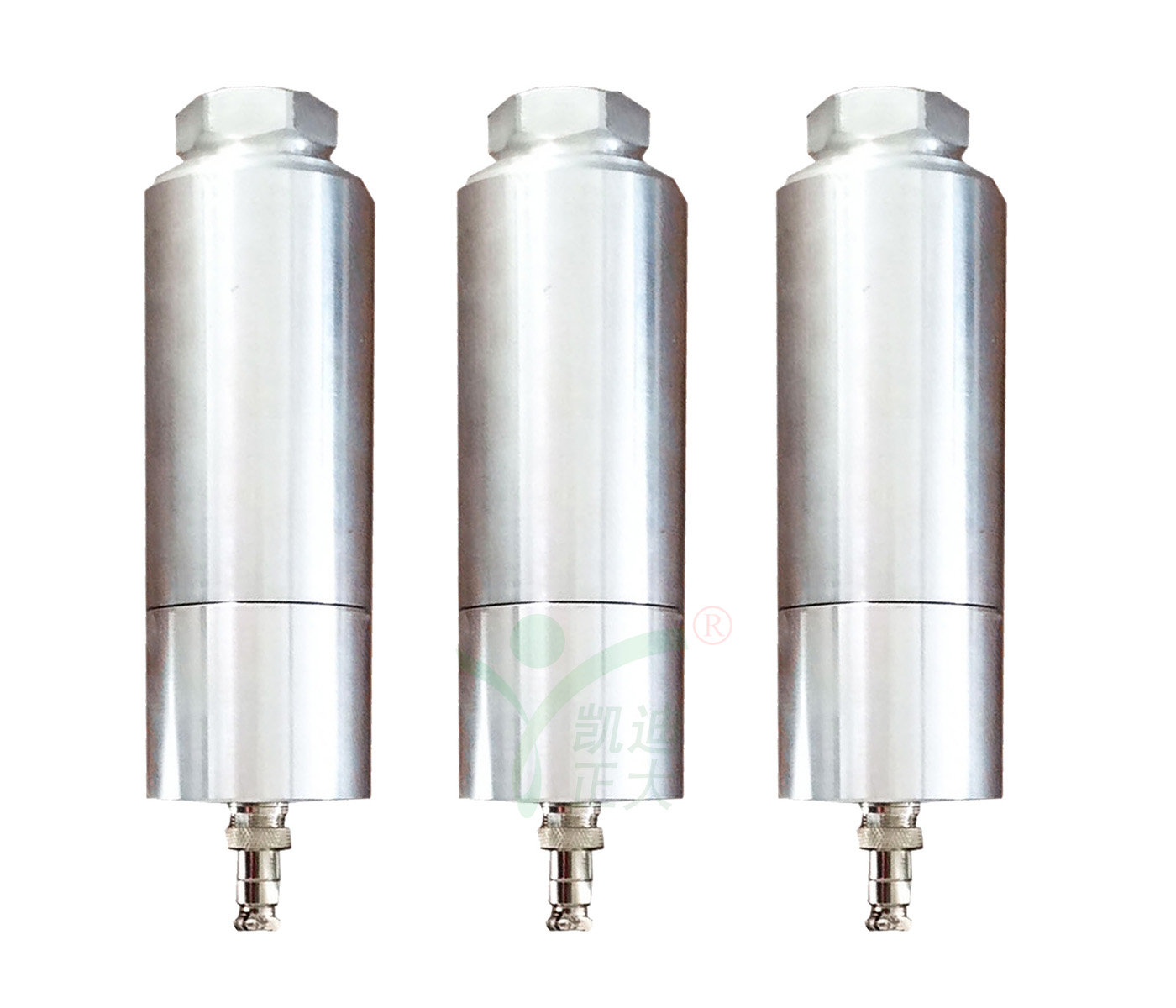

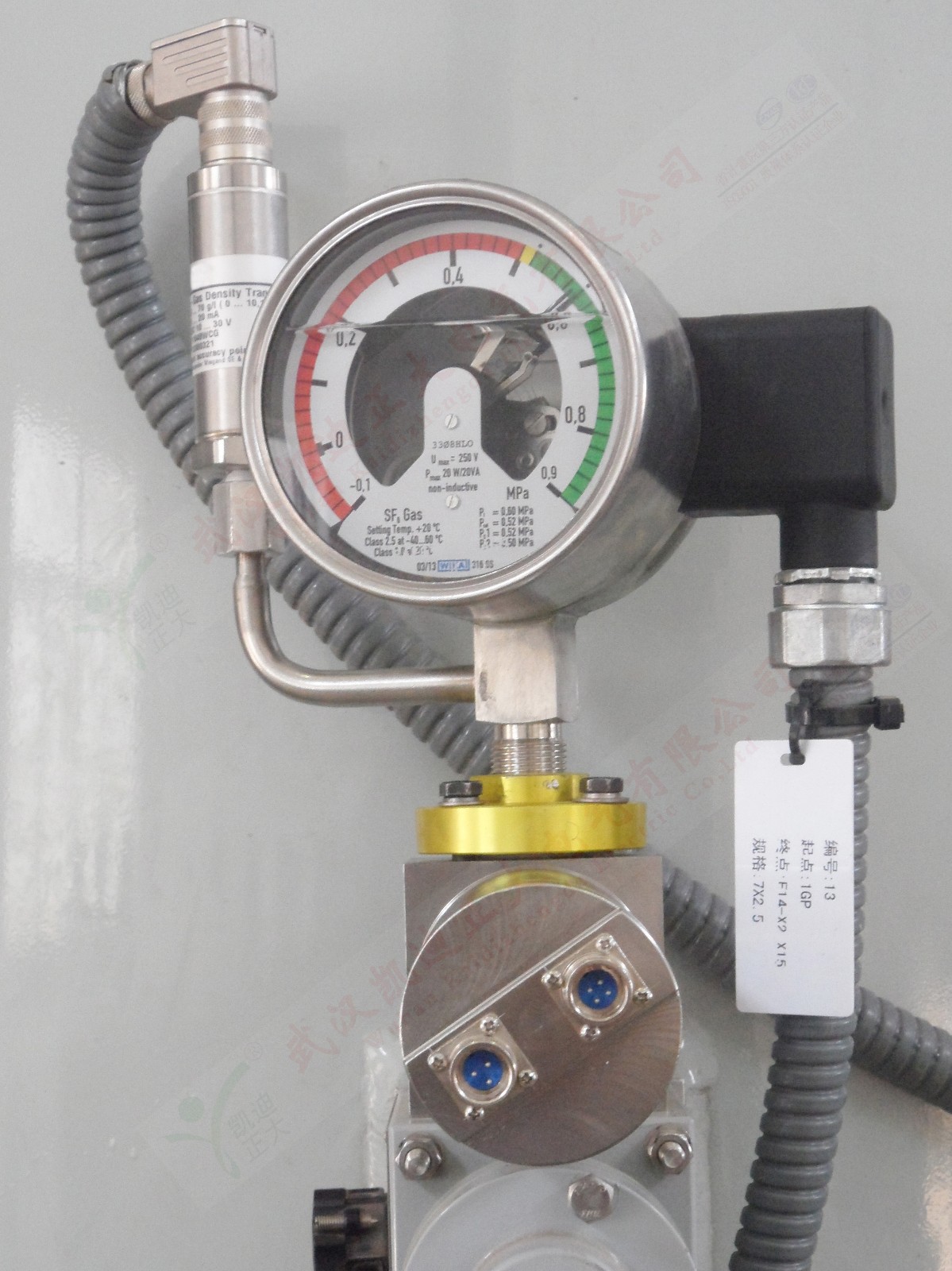

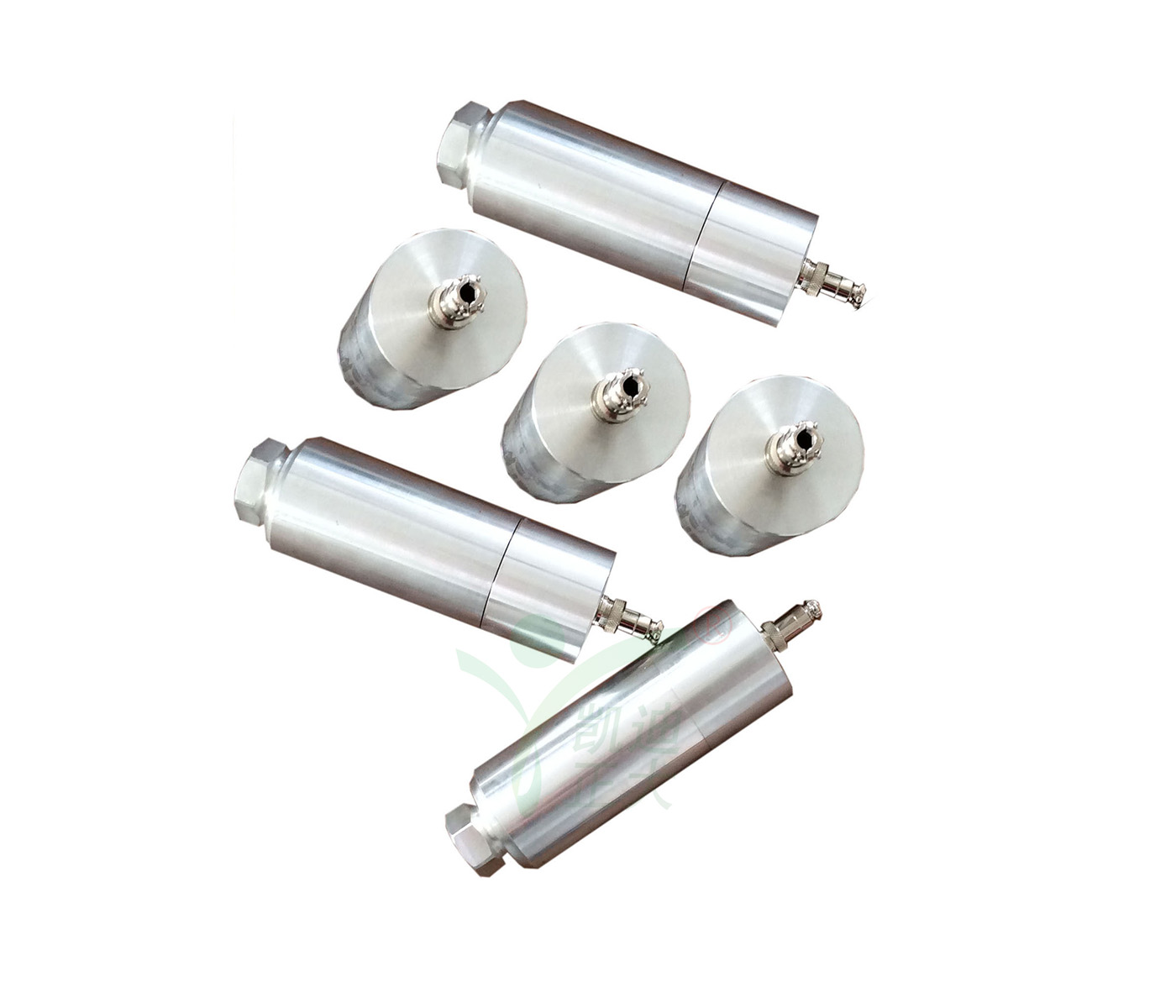

    变送器采用了进口高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好，精度高；变送器外部结构也更适于高频电场环境下的测量，它与电路处理部分融为一体，以减少干扰耦合，提高电路长期工作的稳定性和可靠性。

    （2）实现在线监测监控和状态检修

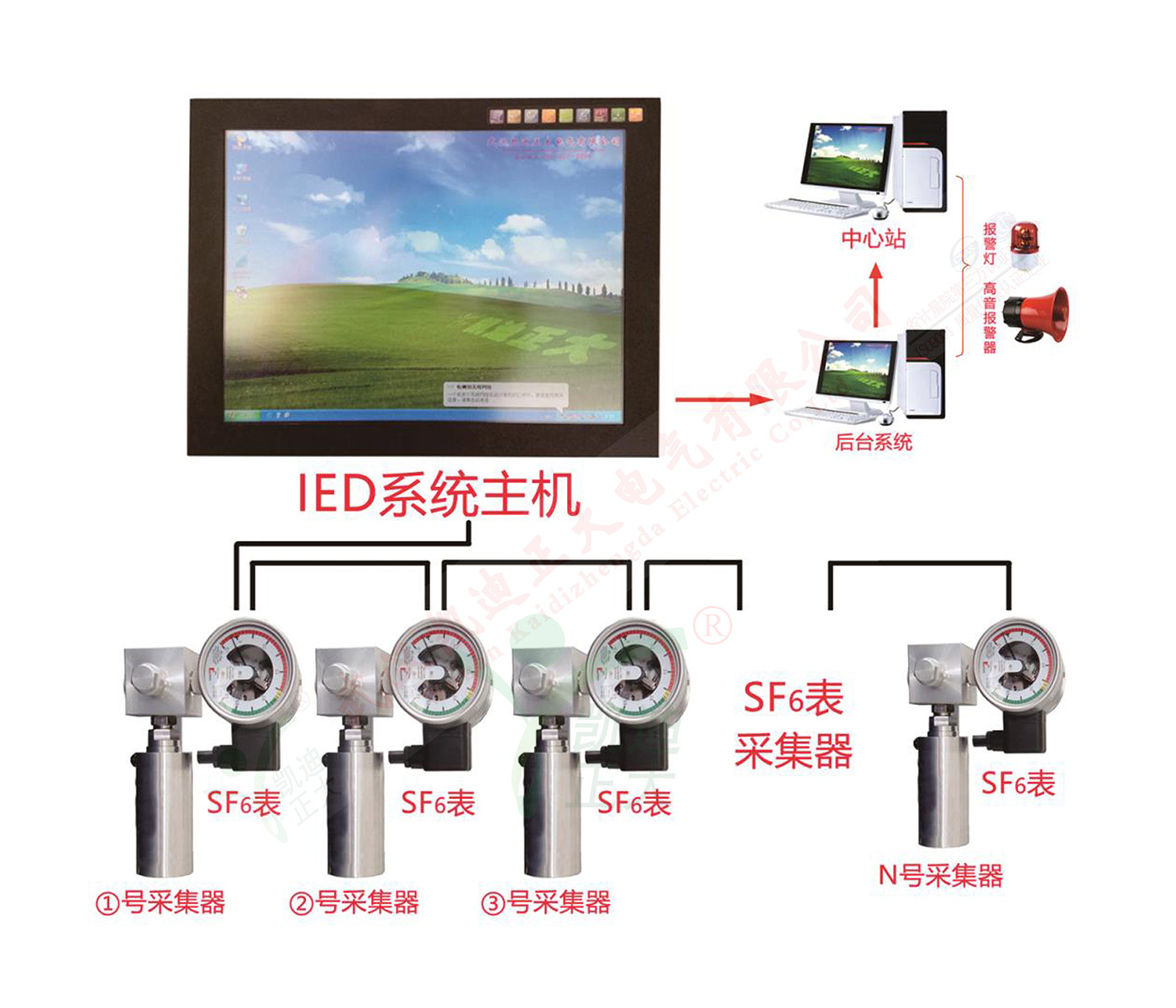

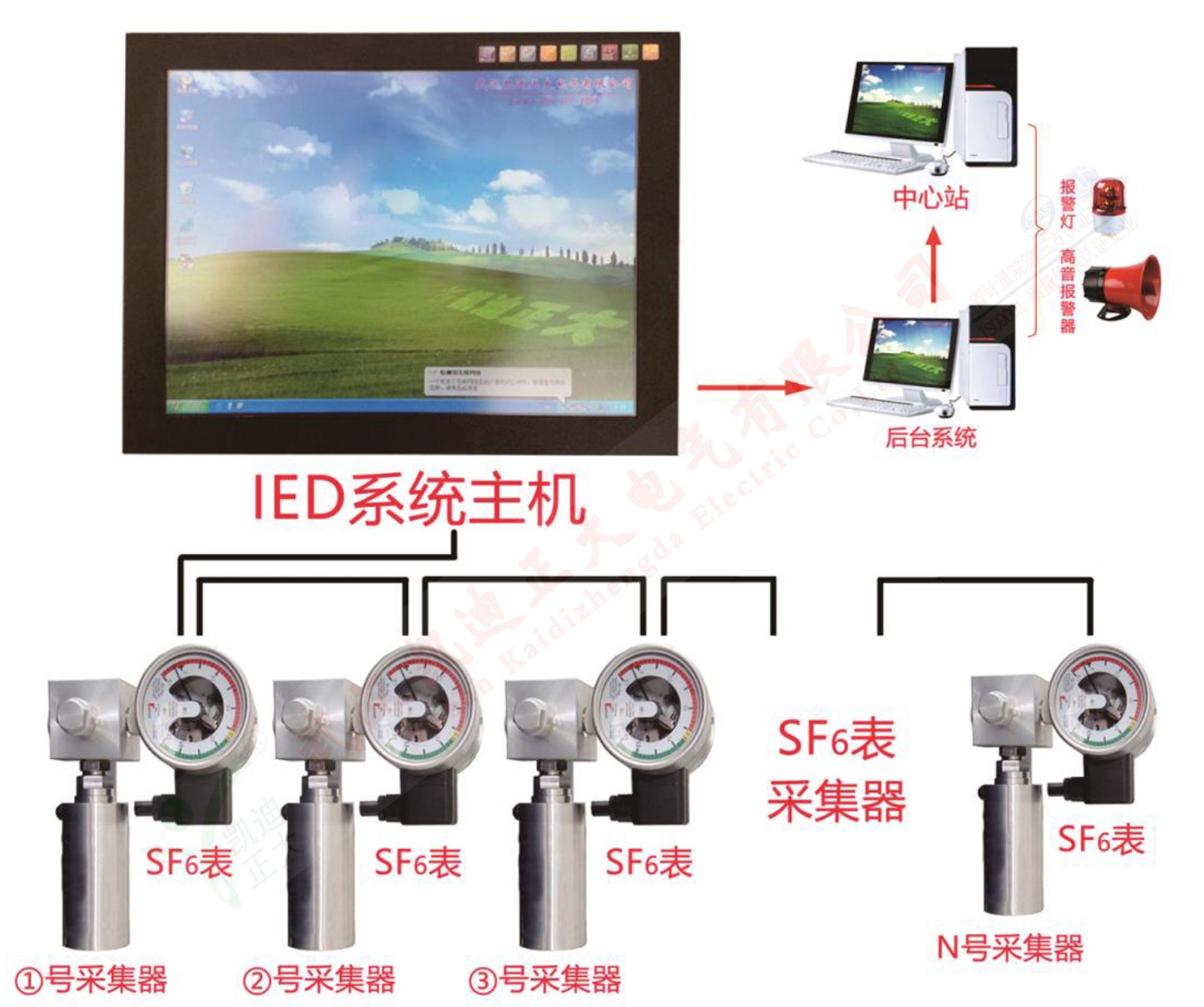

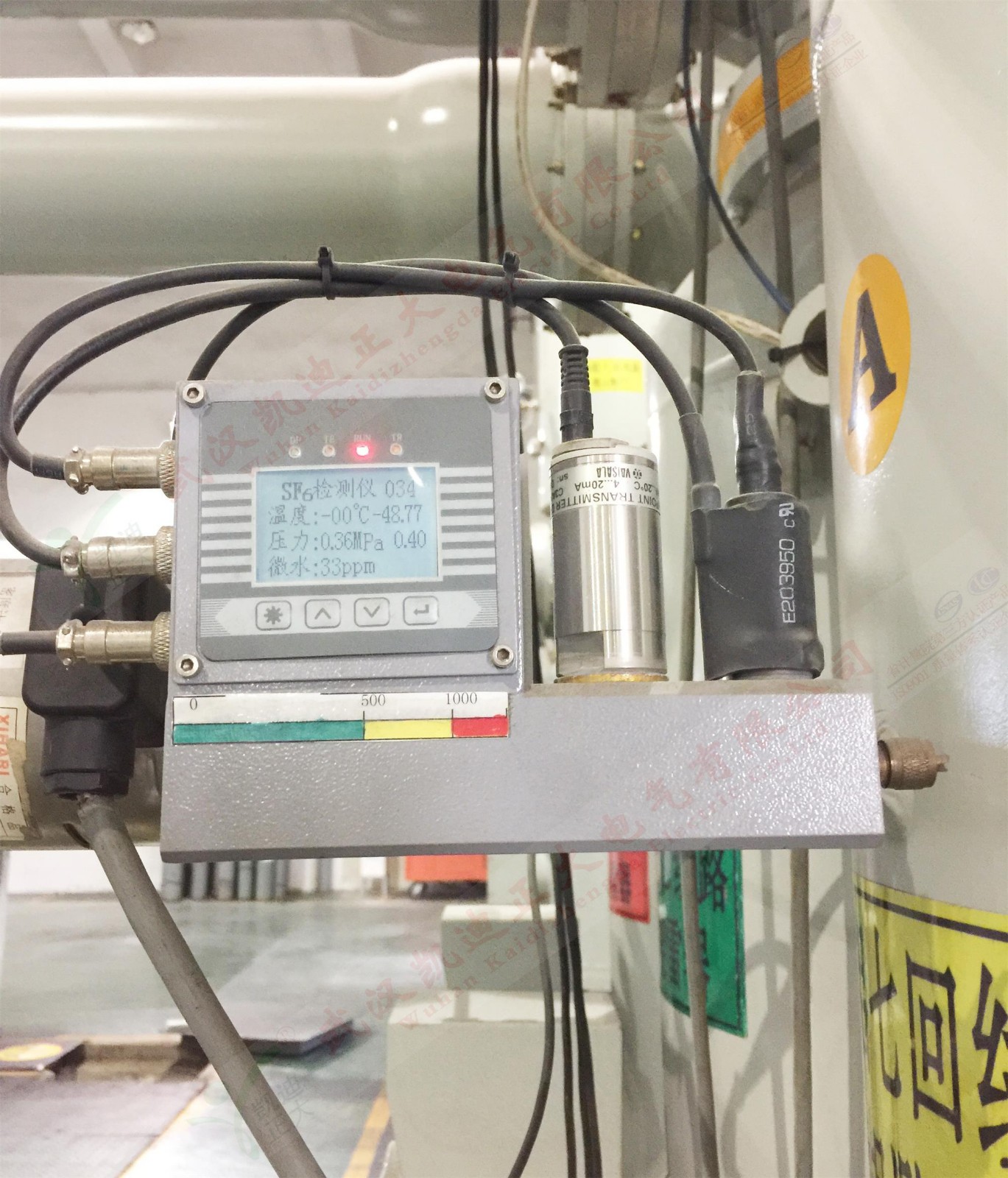

    该监测器可长期挂线运行。其配备的RS-485/CAN通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率，采样存储监测数据，并按需要将上述数据自动绘制成变化趋势图，供观察分析之用。

    SF6气体综合在线监测技术的应用，可以实现断路器的状态监测，有利于及时掌握设备的运行状态，保障电力系统的安全稳定运行，使状态检修得以实现，减少检修费用和停电时间，从而提高管理水平。

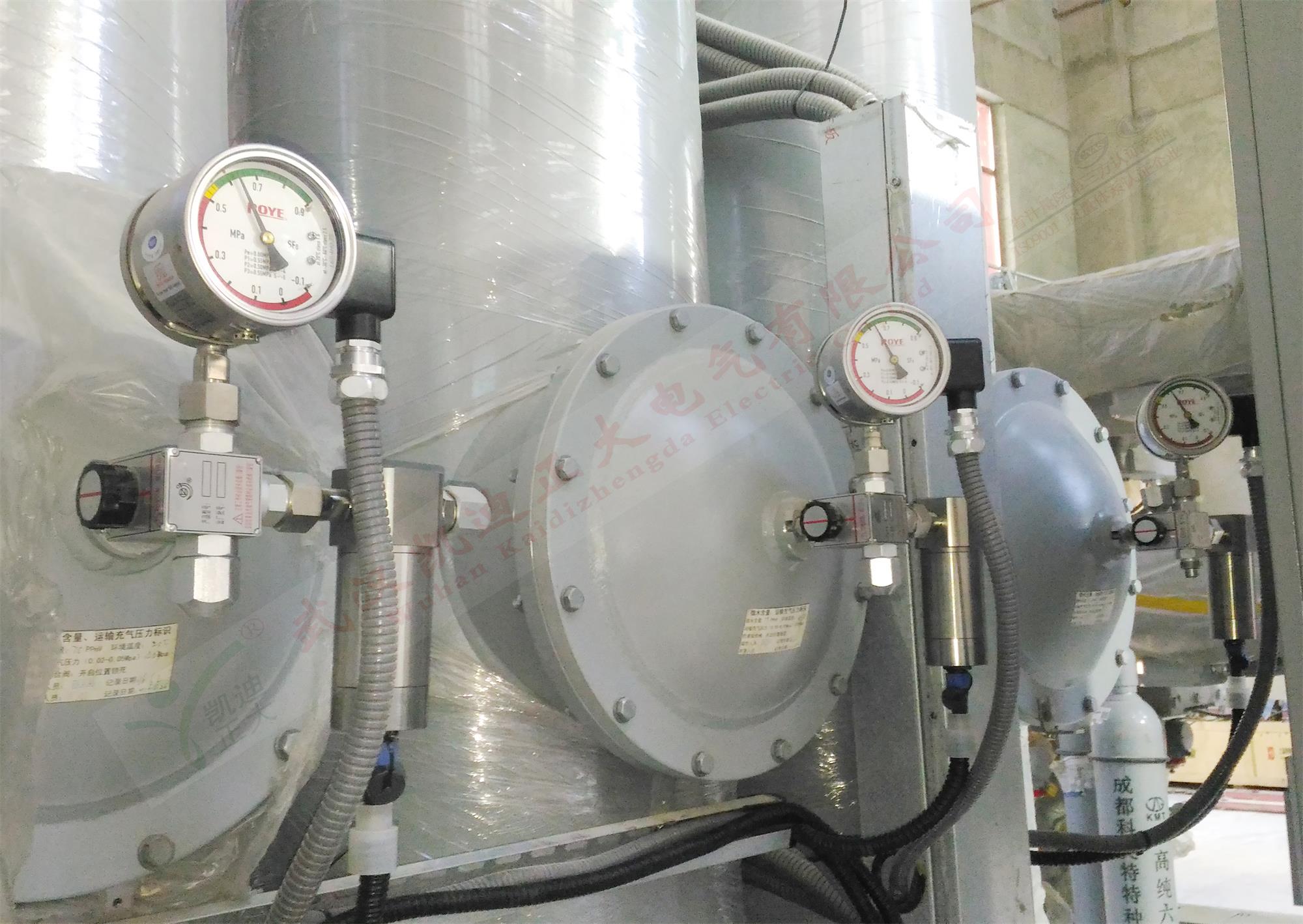

    （3）结构独特，安装使用方便

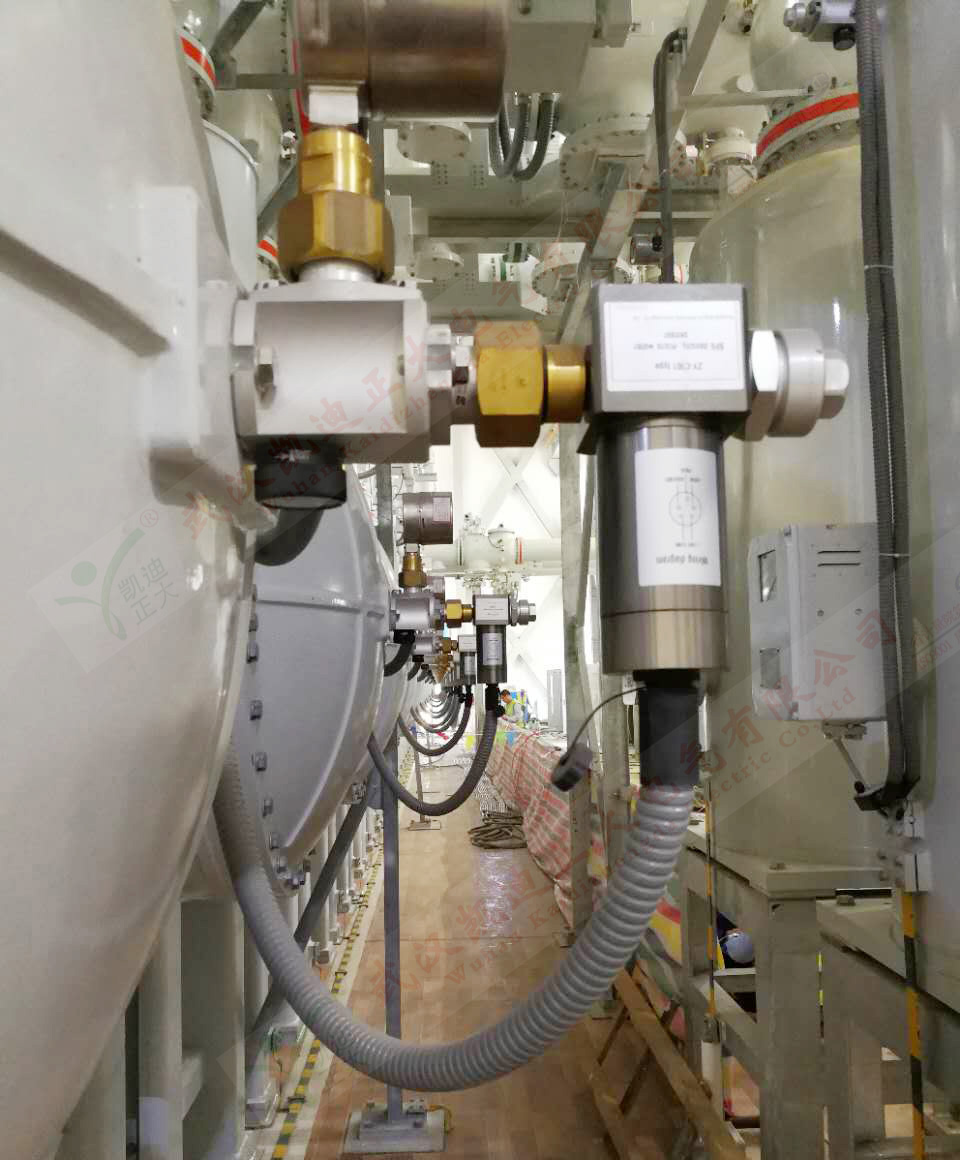

    监测器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路安装在同一机壳内，它防水抗尘防爆，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。

    （1）在线监测SF6气体湿度、密度与温度；

    （2）在线监测气体泄漏与泄漏报警；

    （3）可按预设值或用户给定值自动启动低压报警和闭锁装置

    （4）预留RS-485/CAN总线通讯接口；

    （5）通过后台软件自动绘制状态变化趋势图；

    （6）大屏幕液晶显示器现场显示实时数据，具备屏幕保护功能；

    （7）报警与闭锁门限值和显示方式；

    （8）全密封，抗干扰，适用于室外和低温环境；

    （9）无排放，环保，经济，安全，可靠；

    （10）在线监测SF6断路器或组合电器中微水、密度、温度等参数；

    （11）实现微水的压力与温度补偿、密度的温度补偿，使微水与密度数据真实可靠；

    （12）采用具有多种zhuanli技术和自校准功能的传感器；

    （13）采集单元能在不影响主设备状态下投运、退出，不影响主设备的正常运行；

    （14）采集单元内部运用内循环技术，大幅提高采样精度；

    （15）现场大屏幕LCD显示，绘制趋势图，实时上传；

    （16）内置密度继电器无源输出，可设闭锁/报警/超压的动点值；

    （17）全封闭设计，防水防尘，抗高频干扰，适用于室内外；

    （18）多种阀门接头，安装拆卸方便，节省维护费用。

KDWS-ZX SF6气体密度在线监测系统（SF6含水量在线监测系统，SF6气体水分密度在线监测系统,SF6水分浓度在线监测）

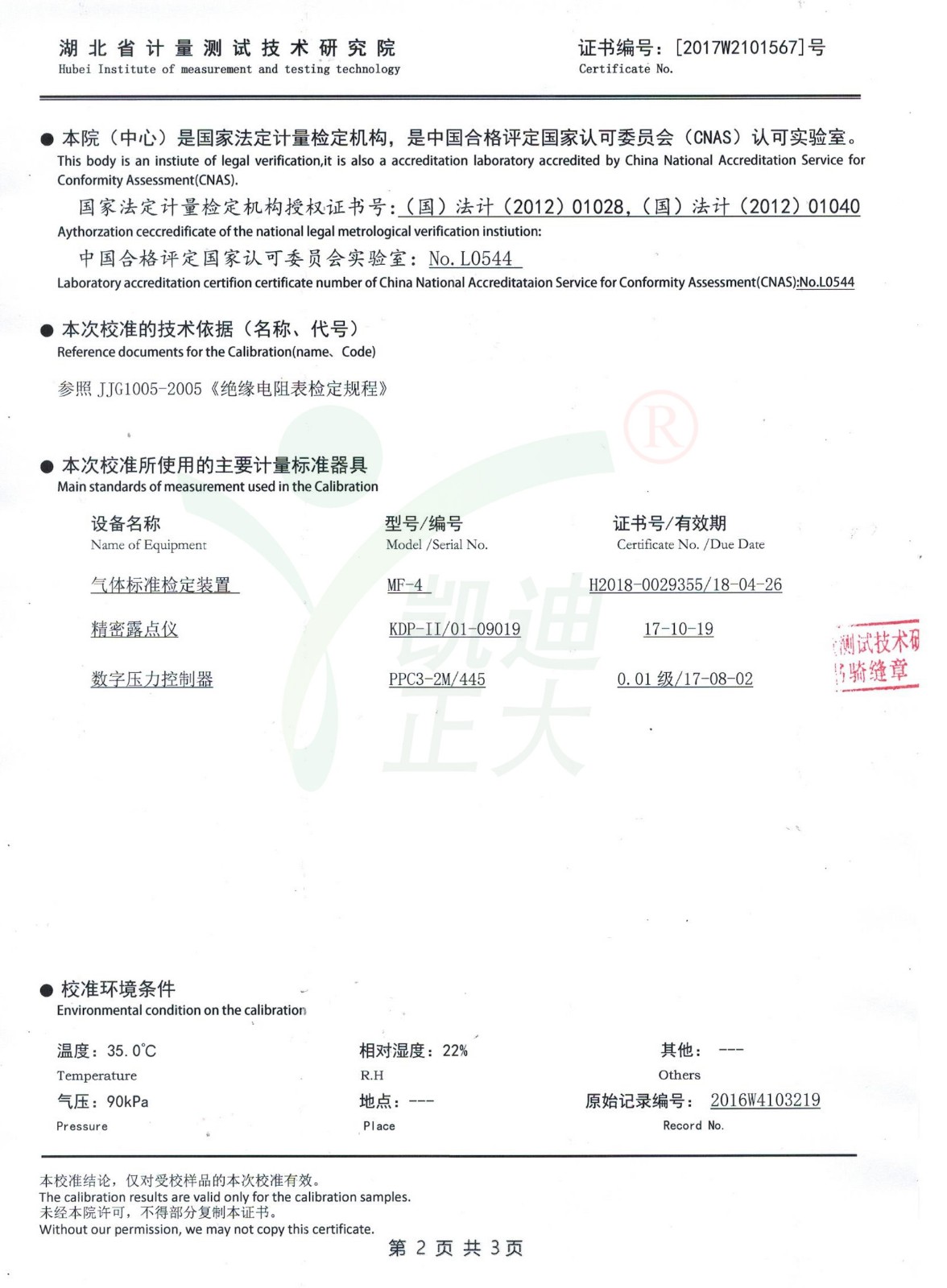

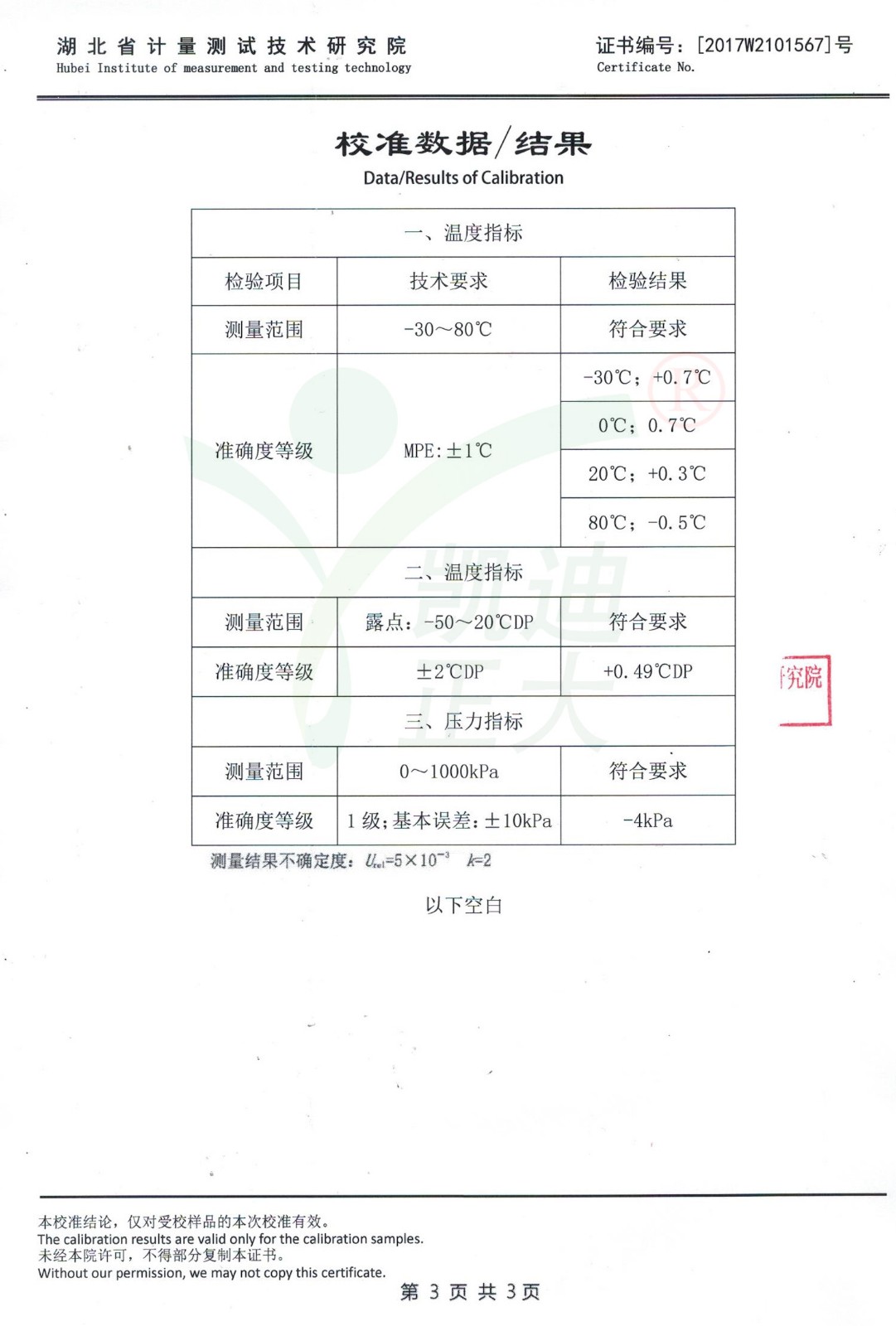

    主要技术指标：

    彩色液晶显示实时各种参数值，功能设置显示

    工作温度范围：0℃～55℃

    存储温度范围：-20℃～60℃

    相对湿度：5%～95%(无凝结)

    平均无故障时间：50000h

    自动屏保功能、壁挂式安装

    预留多种输入输出接口：RS232或RS485或TCP/IP或CAN

    通讯接口：隔离型RS-485/CAN

    通讯速率：2400 bps

    电源电压：24VDC 或 85V～265V AC

    湿度、温度指标：

    测量范围：20～1,000 μl/l或-60℃～+20℃

    测量精度：≤ ±4％ F.S.

    报警门限：300 μl/l（任意设置）

    温度测量范围：-55℃～+125℃

    温度测量精度：± 0.5℃

    密度指标：

    测量范围：0.01～1.00 MPa 或定制

    测量精度：优于±0.75％ F.S.

    报警门限：0.52 MPa 或自定义

    报警解除：0.53 MPa 或自定义

    闭锁门限：0.50 MPa 或自定义

    闭锁解除：0.51 MPa 或自定义

尊敬的武汉凯迪正大电气有限公司用户，我们对您做出如下承诺：

一、产品质量保证：

     1、我方保证提供的产品为符合技术条件优质产品，对人和环境不会造成危害！

     2、我方保证提供的产品是全新的合格产品。对不满足要求的产品保证无条件退货。

     3、我方保证所提供产品经过严格的出厂检验，根据客户要求可以进行国家相关机构的检验鉴定。

     4、我方对供应产品的软件提供免费升级。

二、售前服务：

     1、提供专业咨询：我们保证在2小时内回复您所提出的专业技术问题，免费进行技术沟通，帮助选型。

     2、提供详细的资料：我们保证在24内将您所需要的相关技术资料邮出。

     3、提供合理的报价：我们保证在2小时内对您所需要的产品进行合理的报价。

     4、提供考察接待：我们保证随时接待您的考察，尽力为您的考察工作提供各种便利条件。

三、售中服务：

     1、无论合同大小，我们保证都将认真、严谨、诚信的对待每份合同。

     2、我们保证符合您的要求，签定严密的、科学的《技术协议》。

     3、我们保证守时、保质、保量的严格执行合同规定的各项条款。

     4、我们保证按合同规定提供送货、安装、调试、培训等各项服务。

四、 售后服务：

     1、若产品在使用过程中存在疑虑，我们保证15分钟内进行电话指导，直至最终解决问题。

     2、我们保证产品在3年内免费保修、检定和校准，并提供终身维修服务。保修期内凡因产品质量引起的产品维修，元器件费用由我公司承担。

     3、我们保证为贵单位建立详细的客户档案，定期对贵单位所使用的仪器设备进行跟踪服务。

     4、用户在使用武汉凯迪正大电气有限公司产品的同时，我公司也为用户提供相关的延伸服务，包括：产品的升级、产品的换购等。

KDWS-ZX SF6微水密度在线监测系统

    六氟化硫（SF6）是一种无毒、无味、无色、无嗅、非可燃的合成气体，具有一般电介质不可比拟的绝缘特性和灭弧能力。充装SF6的电气设备占地面积小，运行噪声小，无火灾危险，这极大地提高了电气设备运行的安全可靠性。而气体绝缘金属封闭电器（GIS）的应用，打破了传统变电站的概念，使紧凑型、高电压、大容量新式变电站的发展得以实现，成为城网变电站改造的重要途径。

    随着我国电力设备无油化、小型化的发展，在35-500kV高压断路器中采用SF6气体作为绝缘灭弧介质的断路器等逐年增加。对SF6气体的状态监测已成为保证SF6断路器等电器设备正常安全运行的主要技术措施之一。

SF6高压开关电器在制造和运行中因为：

    lSF6新气中含有一定水分。

    l在设备安装、解体检修和充气补气时，因工艺过程中的疏漏，在气室和管阀内留有水分。

    l因密封不严，在SF6向外泄漏时，会反向渗入水分。

    变电站SF6断路器SF6气体的密度、湿度和温度三项物理指标是否处于额定范围之内，决定着该断路器的安全运行状态。电网运行规程强制规定，在设备投运前和运行中都必须定期对SF6气体的密度和含水量进行检测。SF6气体含水量的现场检测方法有电解法、冷凝法和阻容法。目前大多采用便携式露点仪进行现场检测。

SF6气体在运行中的检测及污染后果

    SF6气体的湿度、密度两项物理指标是否处于额定范围之内，决定着SF6气体的绝缘和灭弧性能的有效与否。但SF6高压开关电器在制造和运行中因为：SF6新气中含有一定水分；在设备安装、解体检修和充气、补气时，因工艺过程中的疏漏，在气室和管阀内会留有水分；在开关工件加工和上述操作中的失误等造成密封失严，SF6气体向外泄漏，因外部水分压远高于气室中气体的水分压，外部水分会向气室内反向渗入，造成SF6气体在密度下降的同时含水量上升。超标的水分会造成下列危害：

    SF6气体含有超标的水分后，在一些金属物的参与下，在200℃以上温度时可使SF6发生水解反应，生成活泼的氢氟酸（HF）和有毒的SOF2、SO2F2、SF4和SOF4等低价硫氟化物，在高温拉弧的作用下，还将分解产生温室气体之一的二氧化硫（SO2）和氢氟酸（HF）。它们将腐蚀绝缘件和金属部件，并产生热量从而导致气室内气体压力的危险升高，断路器耐压强度和开断容量下降，严重情况下将导致断路器爆炸，不仅引起电网事故，还将造成有害和温室气体灌放大气，形成电气和环保灾害。

    电力相关规程规定：每日巡回监视气体密度，每1-2年对SF6气体的含水量进行检测。含水量检测通常采用露点仪进行现场停电检测，检测时按标准取样气体流量，即30-40升/小时计算，一次测试需排放SF6气体约35升。全国电力工业分成两大电网公司和五大发电集团。至2006年底，仅一个电网公司，即国家电网公司所辖电网中的12-750 kV中高压断路器就有333,294台，上述数量还不包括每年增长的10%左右。平均每台断路器每年排放35升SF6气体，其总排放量及高能量长寿命的大气污染效果不言而喻。

在线监测是确保电力与环保安全的有力措施

    我公司根据目前电力行业的发展趋势研制了SF6在线式微水密度检测系统。该系统主要应用于电力行业的主设备之一SF6高压断路器SF6气体的在线监测与控制，可以在不排放SF6气体的条件下对SF6气体的含水量、密度和温度进行实时数据采集显示、信息远传、故障报警、闭锁机构启动、后台数据显示与分析等，为电力系统生产管理与设备状态检修提供信息与依据。

在线监测装置运用的社会和经济意义

    (1)、有助于地球环保

    SF6气体微水综合在线监测技术的应用基本防止了大量SF6气体的排放，具有地球环保意义。

    (2)、保障电力工作者的身体健康

    SF6气体在电气设备中经电晕、火花及电弧放电作用，还会产生多种有毒和腐蚀性气体。排放后，其中的二氧化硫会刺激上、下呼吸道，使人流泪。氢氟酸是强脱水剂，大量吸入会严重危害身体健康。SF6气体微水综合在线监测技术的应用将大大减少SF6气体的排放，有利于保障电力工作者的身体健康。

    (3)、减少停电时间和事故损失，提高供电时率，提高电力设备管理水平

    SF6微水与密度综合在线监测装置可长期挂网运行，监测SF6气体的含水量和密度。其配备的RS-485/CAN通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率，采样存储显示监测数据，并自动绘制成变化趋势图供观察分析之用。它的运用将从技术上有力地支撑状态检修模式，并免去供电公司为完成检测工作需配备巡检人员、巡检车辆、检测设备、高价值的SF6气体和人工巡检对发现故障隐患系统的不及时性，保障设备的安全稳定运行，减少停电时间和事故损失，增加设备运行效率，提高设备运行的管理水平。
