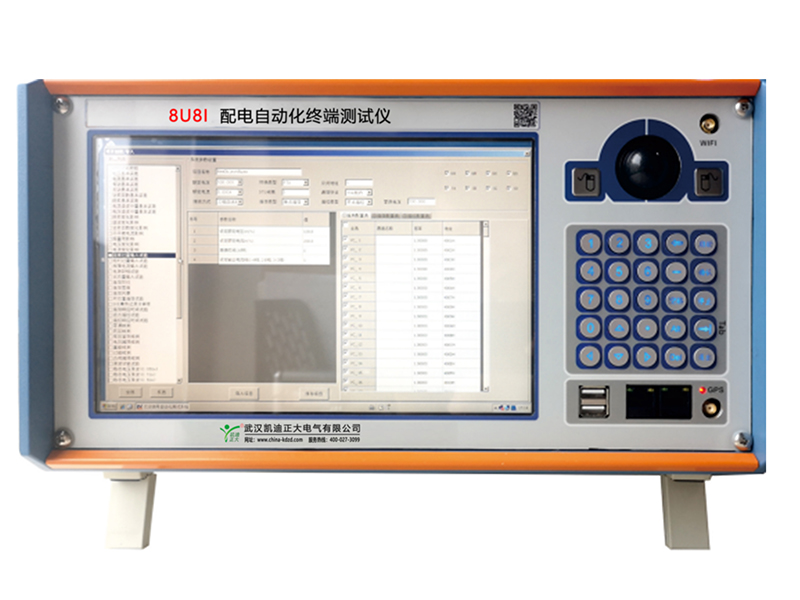

KDJB-8U8I 配电自动化终端测试仪

设计528V电压输出、支持其中1路100A电流输出；可对配电自动化终端（ FTU 、DTU、TTU、故障指示器）批量自动化测试及馈线自动化（FA）进行全功能测试；简洁直观的操作界面，丰富的测试功能， 稳定的硬件平台，便携耐用的整机设计。

 产品概述

自动化测试解决方案：实现对配网10~35kV自动化终端设备的保护功能、“三遥”性能、通讯规约、馈线自动化等功能的自动化测试， 精度高，速度快， 运输方便

■  8U8I输出，可自动化测试终端的各种功能，包括20倍（100A）大电流冲击测试.可进行多组终端同时测试

■  对配电自动化终端设备( DTU 、FTU 、TTU、故障指示器）一键自动化联调测试， 无需人工干预

■   完善的虚拟主站和监视主站功能，在单机模式下完成通讯、联调对点等功能测试

■   不停电的状态下，实现多点的DTU/FTU及TTU终端的同步故障模拟，配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试

■  可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告

■  支持IEC101、IEC104等通讯规约 ，一键导入各大配电自动化终端厂家的规约点表

■  可读取故障录波数据文件，回放故障波形情况下终端的动作行为

■  8路264V电压、8路30A电流输出，精度可达0.05级

■  提供网口，串口，USB，4G、GPS，WiFi等多种通讯接口

■  10.4寸大Windows操作界面， 布局合理，操作方便

■  可外接PC操作

功能简介：

装置具备8电压8电流。电流输出可达100A，可对故障指示器测试，具备手动和状态序列功能，支持Comtrade文件故障回放。

设备输出精度可达0.05%。自动读取保护定值参数和压板状态，并支持修改定值和投退压板操作。

自动完成遥测、遥信、遥控”及其响应时间等各项测试。

程序能够自动完成相过流、零序过流、零序过压、低压告警、过压告警、重合闸等定值校验。

电压电流冲击试验,每路电流输出可达100A。

SOE分辨率及遥信抖动等测试。

内置GPS以及NTP/SNTP时钟服务器。

支持国网101、104等主流规约，可进行规约测试。

软件功能全，自动生成测试报告保存于测试仪。

检测项目管理,支持建立检测项目、配置检测项目参数；

检测任务管理,按照检测流程新建测试任务以及对检测任务进行配置，包括：配电终端检测案例维护与升级、检测人员维护、终端检测流程管理；

配电终端案例管理,能进行检测条目信息维护和分配等操作，实现检测条目的新建、删除以及对原有条目参数的更新和检测平台包含的试验升级；

支持配电终端的自动化，支持不同厂家、不同额定参数的FTU、DTU、TTU检测； 仪器抗干扰能力强，电磁兼容性能强。

主要技术参数

交流电流输出

8路电流输出幅值      8×30A/相

电流输出范围：        0~100A

准确度                ±2.5mA（小于0.5A），

0.05%RG（0.1A≤I≤30A）；

0.1%RG（30A＜I≤100A）；

分辨率               1mA

电流长时间允许输出值10A/相

输出功率             200VA/相

交流电压输出

8路电压输出幅值       8×264V/相

电压输出范围：         0~528V

准确度                 ±2.5mV（≤2V）；

≤±0.1%RG（2~10V）；

≤±0.05%RG（10~264V）

分辨率                 1mV

最大输出负载           每相180VA

相位/频率

相位范围      -360°~360°

相位准确度     ±0.1°

电压电流频率          0~1200Hz

频率准确度            ＜1mHz（0~65Hz）；

 ±2mHz（65~450Hz）;

                      ＜5mHz（450~1200Hz）

分辨率                0.001Hz

开关量输出

通道数                8组快速开出

类型                  空接点，不分极性

                      各开出量输出不同步时间误差：≤0.1ms

容量                  250VDC/ 0.2A，250VAC/ 0.5A

开关量输入

通道数                8路（电气隔离）

开入特性              空接点或带电位（自适应）

门槛特性              “0”：0~6V；“1”12~250V

时间分辨率            100uS

计时范围              0.1mS~9999.999S

计时误差              ±1mS

录波电压电流采样

电压采样通道：         4路（0~264V）

电流采样通道           4路（0~30A）

测量精度              ±0.5%

直流信号输出

直流电压幅值           0~60V

直流电压测量精度       ±0.1%

直流电流幅值           4~20mA

直流电压测量精度       ±0.02

通信接口

4G通信； WIFI通信； GPS对时

2组RS232、2组485接口，用于规约101通信

3个10/100MRJ45网口，用于规约104通信和联机

供电电源

额定电压               220VAC

允许电压               220V±10%

额定频率               50Hz

最大电流               10A

规格

箱体                   铝合金挤压型材，电磁兼容机箱

尺寸                   370×280×280mm³

重量                   20Kg
