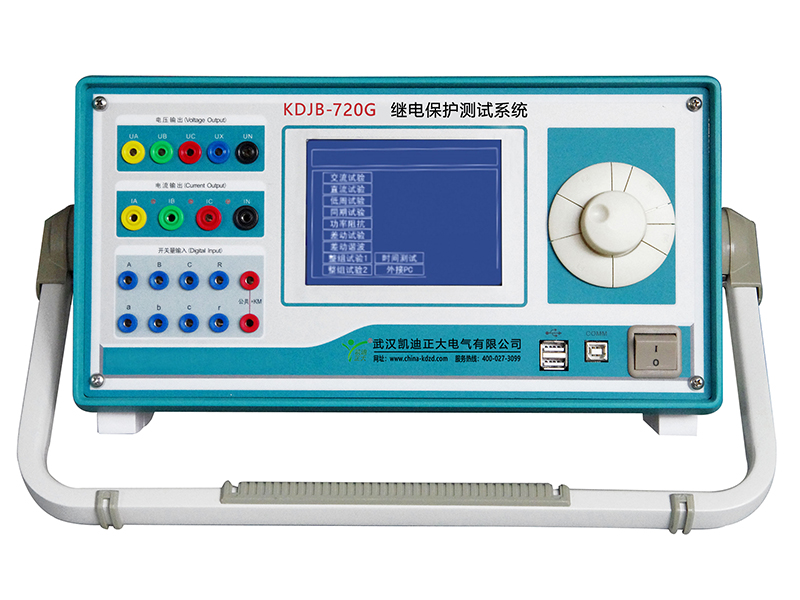

KDJB-702G继电保护测试系统
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
技术特点
智能型主机 主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，软件上应用双精度算法产生各相高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。
单机独立运行 装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。
软件功能强 可完成各种自动化程度高的大型复杂校验工作，如差动试验、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，实时存储测试数据，显示矢量图等。
大屏幕LCD显示屏 本机采用大屏幕高分辨率图形液晶显示屏，操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
“傻瓜式”操作 采用新一代的控制器“旋转鼠标”，具备多个快捷键操作，大大简化了操作部分的结构，操作简便、快捷，容易掌握。
新型高保真功放 输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，精度好，可靠性高。
电流、电压直接输出 相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加 1-20 次谐波。
自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
具有专用直流电源输出 装置设有一路110V 或 220V专用直流电源输出。
接点丰富 具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
主机一体化单机结构 采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。
性价比高 属于跨专业联合设计产品，综合了多专业的科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
功能与用途
可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。
主要技术参数
交流电流输出：3路，每路40A / 450VA 三相并联120A
交流电压输出：4路，每路120V / 80VA 线电压240V
输出精度：0.2% （主量程范围内）
直流电流输出：3路，每路±10A/200VA
直流电压输出：3路，每路±160V/70VA
输出精度：0.5% （主量程范围内）
相 位：0~360°
相位精度：＜0.5°
输出频率：（单机） 20~300Hz，（联机） 0~1000Hz
频率精度：＜0.01Hz
叠加谐波：（单机）0~6次，（联机）0~20次
开 关 量：8路开入4对开出
独立直流：DC110/220V，额定电流1.5A
尺 寸：360mm*185mm*440mm
重 量：20kg
