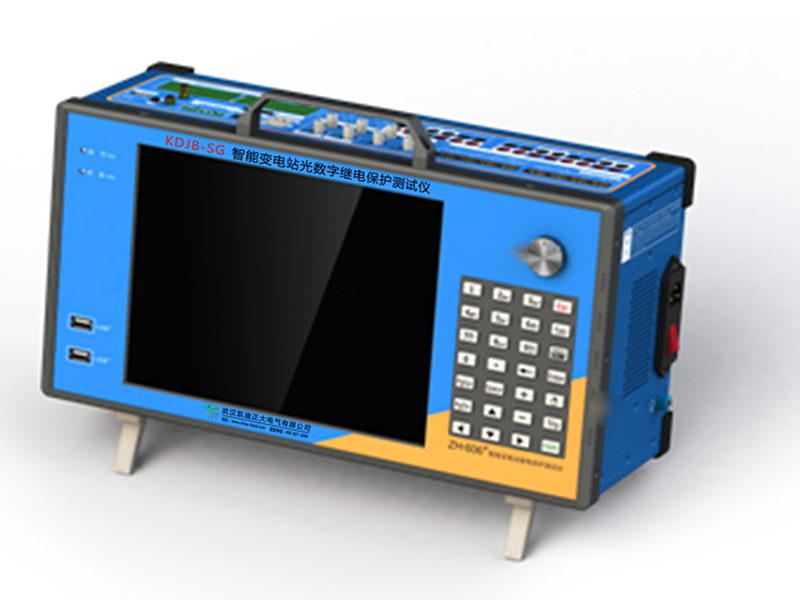

KDJB-SG 智能变电站光数字继电保护测试仪
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用新的计算机技术实现的继电保护试验装置。
本产品基于PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。
技术特点
支持智能测试模板编辑，测试过程中可添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；
具备数字式保护自动测试功能，可一键完成单个保护装置测试项目；
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试；
具备报文记录和分析功能，为现场故障诊断提供快捷帮助；
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
支持虚端子图形化显示功能，数据流向清晰明了；
支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；
支持故障仿真和PCAP、COMTRADE格式数据回放功能；
具备MMS定值读写功能，可读写智能IED设备定值等配置信息；
具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；
支持同时输出8路授时信号；
具有异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；
开入量为有源、无源自适应接点，自动识别输入类型和输入电压；
支持单纤发送、单纤接收；
配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；
配备10.4寸高分辨率显示屏，支持触摸操作；
配备WIFI模块及4G模块，支持远程测试功能；
独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。
接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。
完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合多科技成果。体积小，重量轻，具有很高的性能价格比。
主要技术参数
IEC 61850接口 | |
功能 | 配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端 |
接口类型 | LC |
数量 | 8对，其中2对为100/1000M自适应，6对为100M |
波长 | 1310/850nm |
FT3接口 | |
功能 | GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送 |
接口类型 | ST |
数量 | 6个发送口，2个接收口 |
相位 | |
范围 | 0~360° |
准确度 | ±0.1° |
分辨率 | 0.1° |
频率 | |
范围 | 0~1000Hz |
准确度 | <±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz) |
分辨率 | 0.001 Hz |
时间 | |
范围 | 1ms~9999.999s |
分辨率 | 1ms |
开关量输入 | |
数量 | 8对, 可接空接点及带电位接点(0~250V) |
开关量输出 | |
数量 | 6对，其中2对为快速开出 |
遮断容量 | DC250V /0.5A |
反应时间 | ≤0.1ms |
同步 | |
接口类型 | GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588 |
数量 | GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对 |
无线连接 | |
接口类型 | WIFI,4G(选配) |
有线连接 | |
接口类型 | 百兆Lan口，RJ45 |
数量 | 2个 |
模拟量小信号输入 | |
接口类型 | 航空插头，交流电压 |
数量 | 12路 |
模拟量小信号输出 | |
接口类型 | 航空插头，交流电压 |
数量 | 12路 |
供电电源 | |
供电电压 | AC 220V，允许偏差：-20%~15% |
供电频率 | 47~65 Hz |
USB 口 | |
数量 | 2个 |
工作环境条件 | |
工作温度 | -10℃~50℃ |
湿度 | ≤95%,无凝露 |
其他 | |
重量 | 5.5kg |
尺寸 | 146mm x 390mm x 212mm(长x宽x高) |
联机接口 | RJ45 |
显示屏 | 10.4寸真彩液晶显示 |
环境条件
正常工作温度： --5℃~45℃
极限工作温度： --10℃~50℃
储存及运输： 0℃~40℃
工作湿度： 20%~90%，无凝露
工作环境： 无腐蚀性气体
大气压力： 80kPa~110kPa
海拔： 0~3000m
