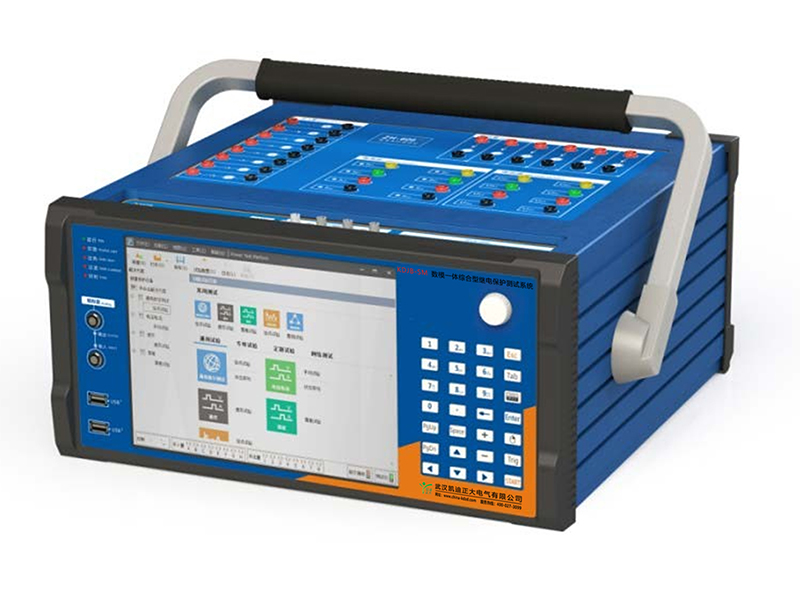

KDJB-SM数模一体综合型继电保护测试系统

产品概述

数模一体综合型智能继电保护测试系统是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用新的计算机技术实现的继电保护试验装置。

产品配备高性能功率放大器并基于 PowerPC+X86 平台，采用模块化设计，具有功能强、精度高、体积小、重量轻的特点，可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

技术特点

12 路（6 路电压、6路电流）可以同时输出，可调节，灵活组织。

内置工控机，Windows 系统，10.4″真彩液晶屏，光电轨迹球鼠标及小键盘操作。

智能测试模块

支持智能测试模板编辑，测试过程中可添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置测试项目；

数字量/模拟量输出

可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；

模拟量及数字量同时输出

支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发；

多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

安全及报警

具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；

虚端子图形化显示

支持虚端子图形化显示功能，数据流向清晰明了；

报文同时收发

支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号可独立收发，也可与IEC61850-9-2 共一个光以太网接口收发；

FT3/扩展 FT3

支持 FT3、FT3 扩展及 DL/T 282 报文输出，并且支持 2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码；

异常测试

具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

故障回放

支持故障仿真和 COMTRADE 格式数据回放功能；

MMS 服务

具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；

对时与授时

具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号；

硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；

报文接收及分析

具备报文接收及分析功能，可将接收到的报文用 ZHNPA 打开进行分析或导出

单纤模式

光口支持单纤发送、单纤接收，支持光功率测试；

模拟量小信号

配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压；

触摸操作

配备 10.4 寸高分辨率显示屏，支持触摸操作；

无线连接

提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用；

硬件齐全：

具有8个100M-FX光口和8个FT3发送、1个FT3接收，模拟12个MU进行保护试验，满足母差和备自投试验要求。

可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。

可模拟单相至三相的瞬时性、转换性故障进行整组试验。

12 相电流可方便进行三相差动保护测试，24相输出可用于备自投、母差保护测试。

可完成各种自动化程度高的大型复杂校验工作：能自动测试及扫描各种保护定值，进行故障回放，测试备自投、快切、系统振荡等，实时存储测试数据，显示矢量图，联机打印报告等。

一机多用集保护、合并单元、智能终端测试与一体。

主要试验功能

传统站保护调试：测试仪功放输出模拟量电流电压信号完成传统站各种保护调试。

智能站保护调试：测试仪输出9-2/9-1/FT3光数字信号完成智能站光数字继电保护各种调试。

合并单元试验：测试仪能够输出采集器、FT3、功放电压电流、级联电压，同时能够读取合并单元9-2或FT3报文，测出合并单元的比差、角差、时差，具备合并单元首周波录波截屏功能。

智能终端：测试仪输出GOOSE跳闸信号接收开关量硬接点或者输出开关量硬接点接收GOOSE开关位置，测试智能终端软变硬、硬变软动作时间。

异常报文测试：测试仪具备模拟数字保护的丢帧、错序、乱码抖动等异常报文输出到数字保护，检查保护接收到异常保护的情况。

GOOSE测试：测试仪可以进行GOOSE帧报文编辑，虚端子对点，数字毫秒级，开关量测试，并可进行GOOSE报文监测。

主要技术参数

环境条件

正常工作温度： --5℃~45℃

极限工作温度： --10℃~50℃

储存及运输：   0℃~40℃

工作湿度：     20%~90%，无凝露

工作环境：     无腐蚀性气体

大气压力：     80kPa~110kPa

海拔：         0~3000m
