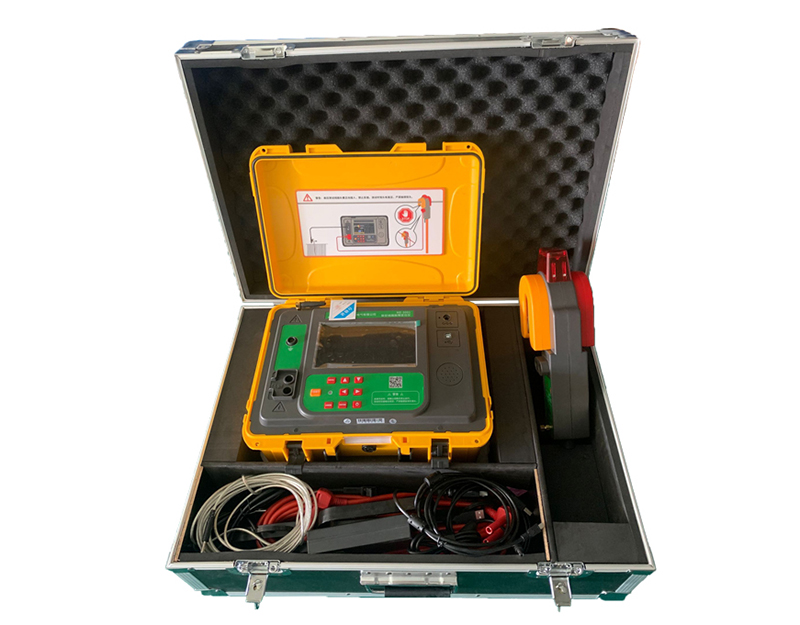

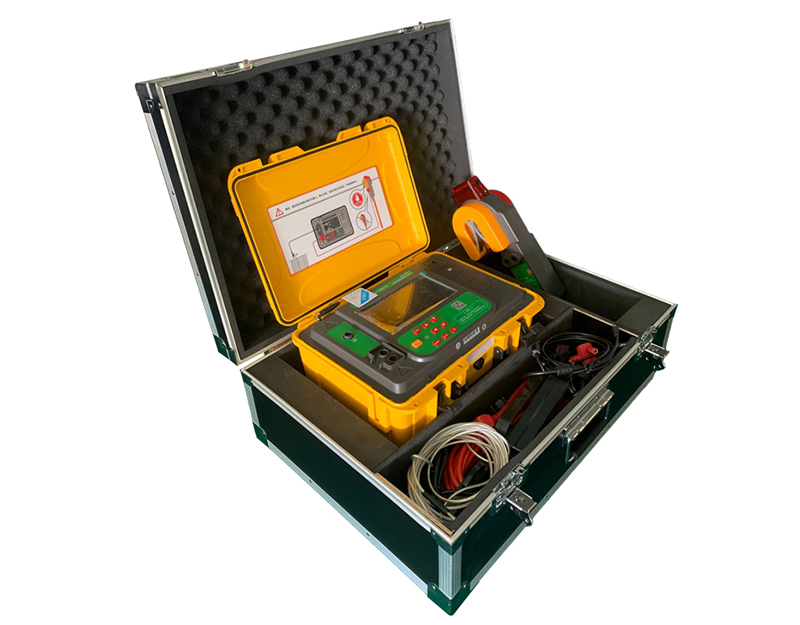

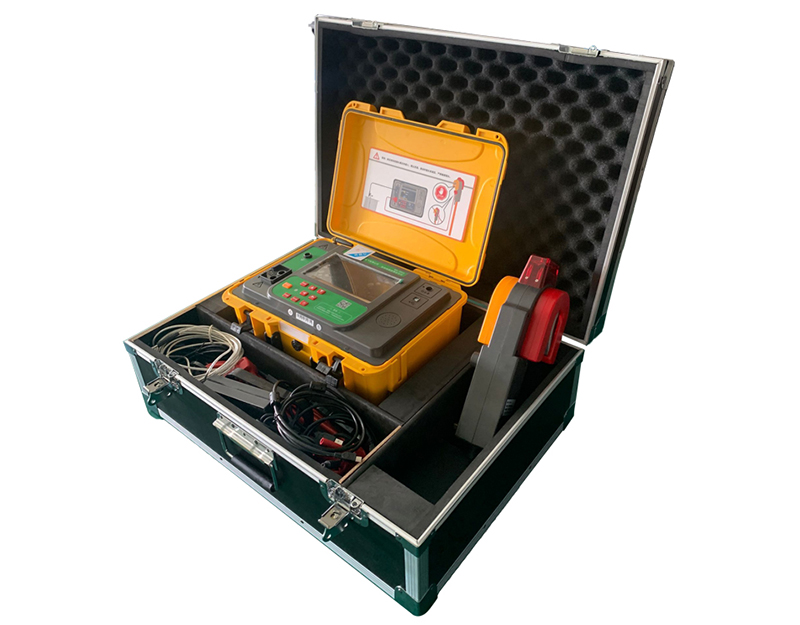

架空线小电流接地故障定位仪
架空线小电流接地故障定位仪
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
一、产品概述
KDJK-10A只能在线路发生故障停运后进行故障定位，由发射机向故障线路施加高压将故障复现，超低频电流由发射机流向故障点，经过渡电阻进入大地并流回发射机；在线路沿线，将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器，其磁路无需闭合，在很大程度上方便了挂、取操作。传感器检测线路上的电流，自动进行调零操作，将模拟信号转成数字信号后通过无线方式向外传送。在地面上的接收机接收传感器发送的无线信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段（长线路采用二分之一法分段，分支线路优先测试分支点），再精确定点，从而快速确定故障位置。
KDJK-10A适用于单相金属性接地、经电弧接地、经过渡电阻接地等多种故障类型；超低频信号能避免系统电容影响，低阻到高阻故障均能适应；线路是否有分支，无论是架空线分支还是电缆分支，线路上是否挂接变压器对设备均无影响。
KDJK-10A在使用过程中需要首先连接发射机，在定位过程中需要爬杆挂接传感器，故而使用稍为复杂，但定位测试的限制条件少，定位精度和故障确认度很高。KDJK-10A是在线路发生接地故障后，解决巡视目测未能发现的疑难故障的最佳测试设备。
二、产品特点
1、用途：6-35kV架空线路小电流接地故障查找定位
2、使用场景：线路发生接地故障后停运
3、发射机电压高、功率大，电流稳定，可测高阻故障
4、超低频信号克服系统分布电容影响，可进行高阻故障定位
5、高灵敏开口传感器，无需闭合，方便线路挂接
6、传感器-接收机无线通信，安全可靠
7、数值/波形显示，判据明确直观
三、产品参数
1、定位精度：0.1m
2、发射机输出特性：1Hz，0~8kV，0~100mA，1000W(max)
3、可测线路长度：≥100km
4、传感器与接收机的无线通讯距离：>100m
5、发射机：360×265×320mm，16kg，AC220V
6、传感器：255×76×31mm，0.35kg，3节7号电池
7、接收机204 ×100×35mm，0.3kg，5节5号电池
