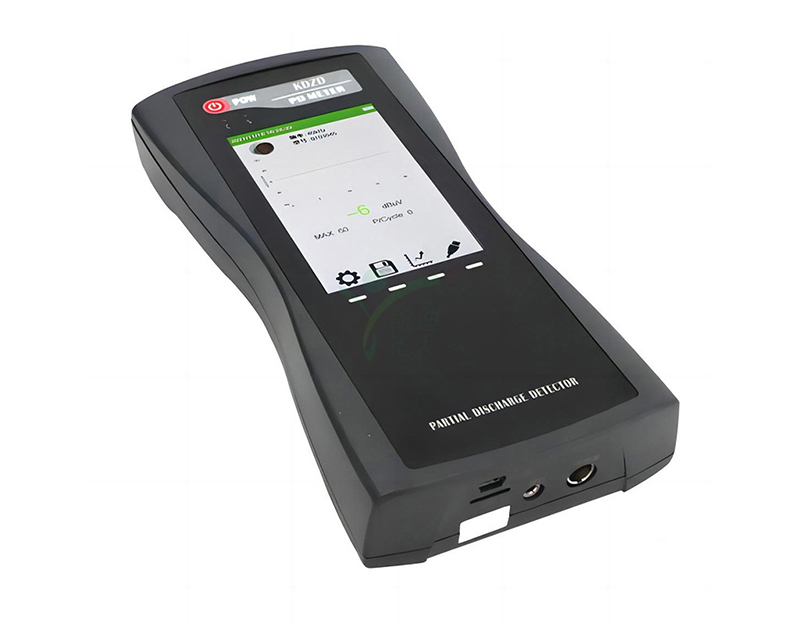

KDZD 手持式局放检测仪

销售热线： 027-83551828/83551858
图文传真： 027-83551868
技术支持：18162775262
浏览次数：
留言咨询

产品概述
产品特点
详细参数
售后保障
校准证书
相关问答

产品介绍
灵敏度高：放大器系统动态范围大；测试的试品范围广、操作简便
抗干扰能力强：抗干扰组件和门显示电路
具有四种高频椭圆扫描：适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆等；其它高压电器局部放电的定量测试。

适用于对开关柜、变压器及GIS的局部放电在线检测及定位；
高速AD转换电路完成信号数字化；
配备复合式TEV传感器、超高频传感器、高频、电流互感器及高灵敏度超声波传感器；
配备齐全、功能完善；
GIS开关驱动机构故障查找；
防止开关拒动误动事故。

产品参数
适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位

传感器配置
标配：超声波传感器(UA)、地电波传感器(TEV)
选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。

检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)
检测频带
地电波：40～200KHz
特高频：3~100MHz
特高频：300～2000MHz
测量范围
地电波：-90～80dB
特高频：-80～10dBm
特高频：-80～10dBm

灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)

传感器
超声波传感器：20～200(kHz)
地电波(TEV)：5～100MHz
特高频传感器：300～2000(MHz),具备定向接收特性

具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、
GIS专用传感器、电缆专用传感器等部件

检测原理
连续检测特高频、地电波及超声波信号，判断是否存在局部放电
实时显示被测信号变化趋势、可对局部放电信号发展作出较为直观的判断
具备数据的现场存储功能

屏幕显示：高对比度3.5英寸TFT彩屏
数据存储：可保存1000组测试数据
工作电源：内置8.4V锂电池，可连续工作8小时
电源：输入100-240VAC,输出8.4V/3A,充电时间3～4小时
外形尺寸：220*100*40
仪器重量：1.5kg
使用温度：-25℃~45℃
存储温度：-35℃~60℃

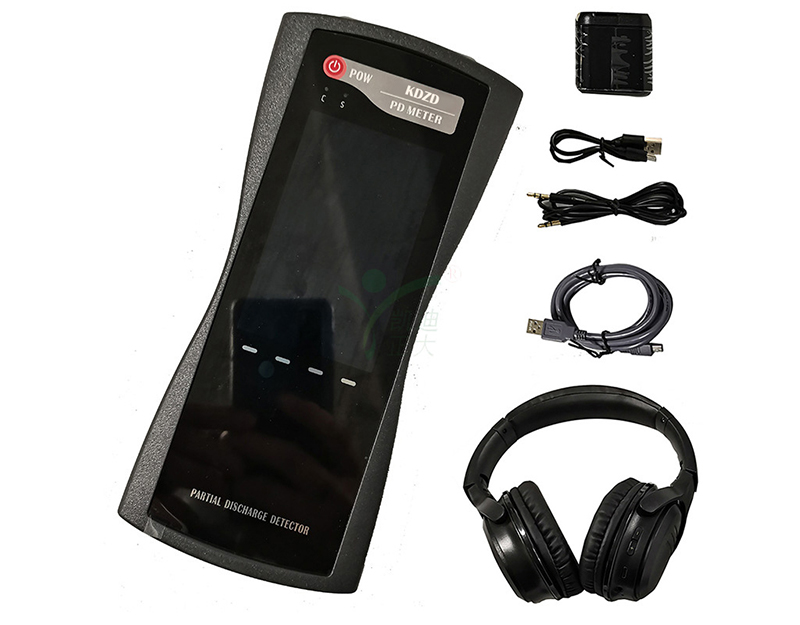

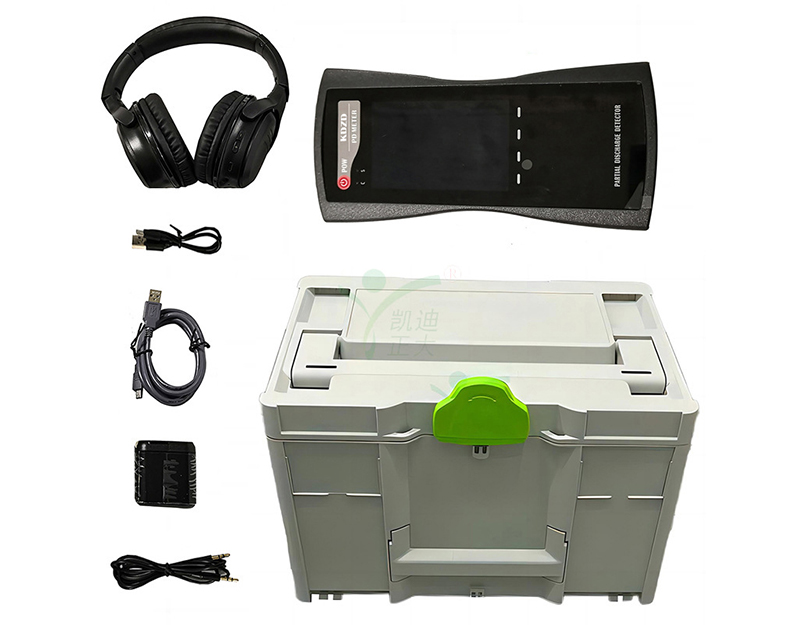

成套配置：主机、传感器、交流适配器、连接电缆及运输箱
