产品特性

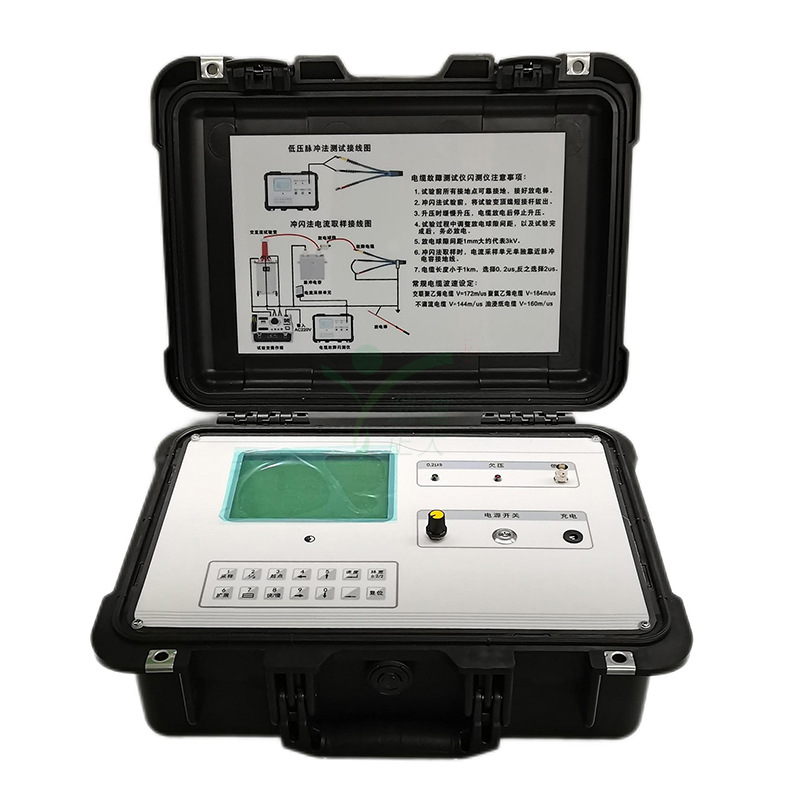

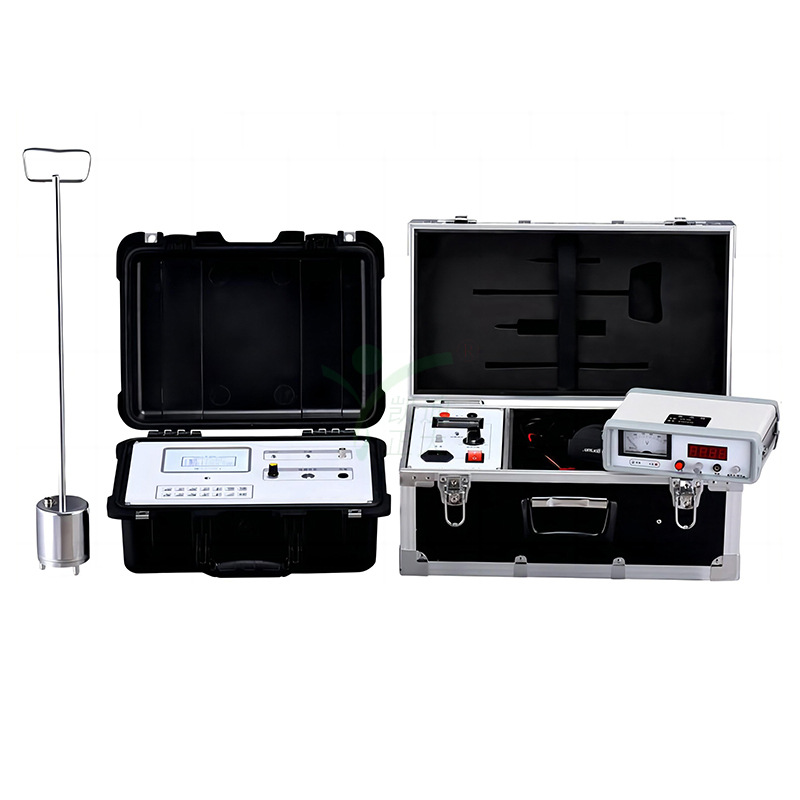

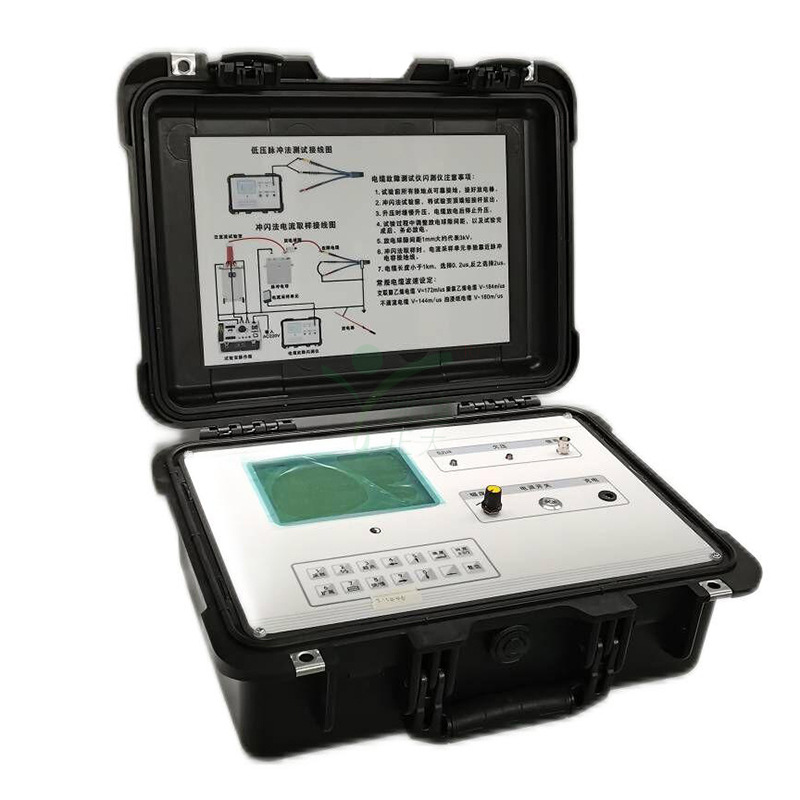

电缆故障测试仪（闪测仪）

（1）使用范围广：用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度

（2）携带方便：主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试。

（3）人机界面友好：采用了大屏幕320×240点阵汉字图形界面，高亮度图形清晰美观，操作简单，抗干扰性强

（4）：采用电流取样器，一种新的取样方法，具有接线简单，波形直观容易分析，与高压隔离，对主机、操作人员的特点

（5）高品质：关键部件采用进口元件，保证测试结果度

（6）外观精美：采用坚固且性强的材料，使仪器的整体质感和使用寿命更长



路径仪功能

（1）接收灵敏度高：采用特殊制作工艺，传输距离增加，仪器仍能清晰接收信号

（2）静态漂移低：元器件采用进口元件，性能

（3）定位精度高：采用石英晶体振荡器，高速信号处理芯片进行信号采样与处理，保证定位精度准确、

（4）抗干扰能力强：在严重干扰条件下，仪器仍能保证良好性能，工作稳定

（5）携带方便：内置可充电电池供电，适用于各种场合



产品参数

电缆故障测试仪 (闪测仪)

环境温度:－10℃～40℃测量误差

粗测误差:±1%

测试距离:长不小于16km

短测试距离（盲区）:1～3m

采样速率:25MHz

电源与功耗:交流或机内直流供电;AC 220V±10%，功耗不大于10W;DC 6V/7AH，功耗不大于6W

机内发送脉冲宽度与幅度:0.2μs,100～120V;2μs,150～160V

工作方式:低压脉冲、直流高压闪测及冲击高压闪测法

显示分辨率:V/50米、V为传播速度m/μs

显示方式:320×240 ,LCD液晶带背光显示

质 量:6kg

体 积:500×300×195MM



路径仪寻迹工作方式

输出－固定频率断续方波信号

输出功率:Pomax≥100W

输出阻抗:1Ω－∞

信号频率:16kHz

信号幅度:15V-340V

路径仪发射机电源:AC220V±10％

粗测误差:＜10％误差

电磁通道增益:>110dB (30万倍)电磁通道

接收机灵敏度:埋深探测
