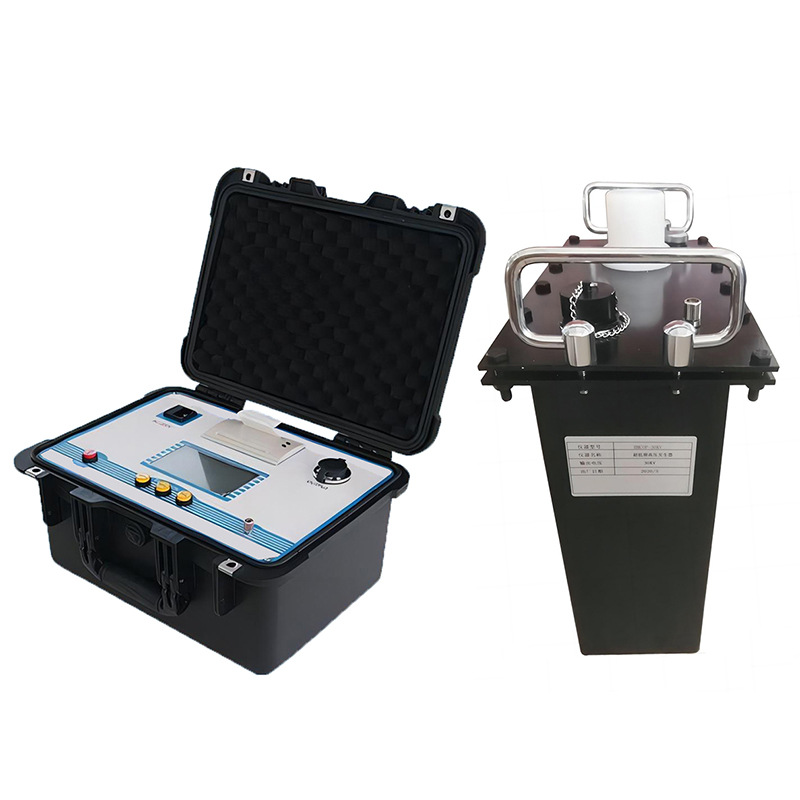

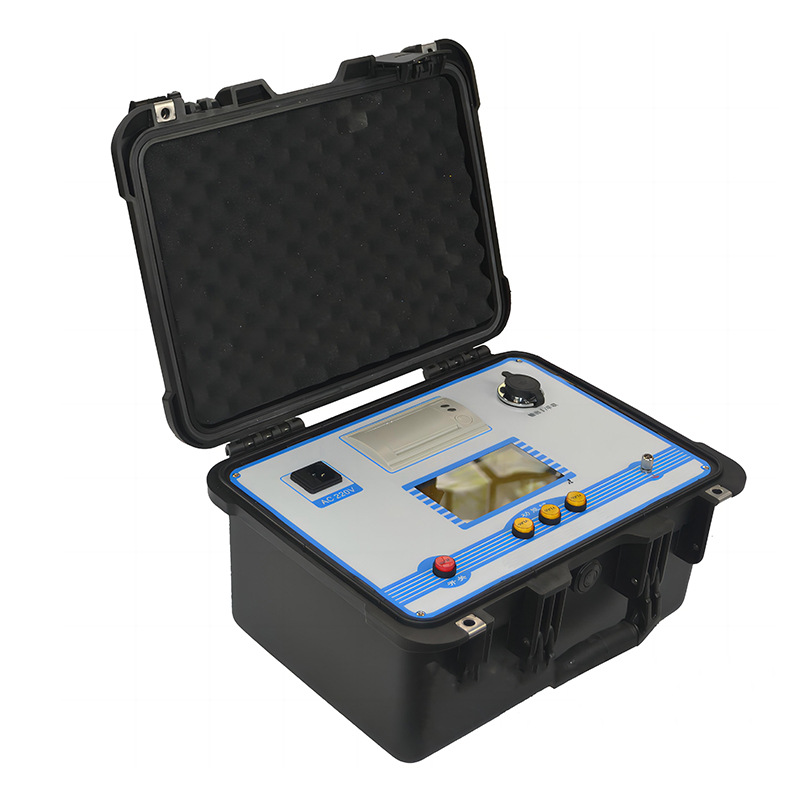

产品概述：

本产品接合了现代数字变频技术，采用微机控制，升压、降压、测量、保护自动化。由于电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

设计指标符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处.

产品特点：

额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

技术参数

输出额定电压：30kV

输出频率：0.1Hz、0.05Hz、0.02Hz

带载能力： 0.1Hz 最大1.1µF；0.05Hz 最大2.2µF；0.02Hz 最大5.5µF

测量精度：3%

电压正，负峰值误差：≤3％

电压波形失真度：≤5％

使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

电源保险管：5A

市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作

其它造型规格：

额定电压	带载能力	电源保险管	产品结构、重量
30kV (峰值)	0.1Hz,≤1.1μF	5A	控制器：4kg 升压器：25kg
	0.05Hz,≤2.2μF
	0.02Hz,≤5.5μF
30kV (峰值	0.1Hz,≤1.1μF	6A	控制器：4kg 升压器：35kg
	0.05Hz,≤2.2μF
	0.02Hz,≤5.5μF
50kV (峰值)	0.1Hz,≤1.1μF	7A	控制器：4kg 升压器：50kg
	0.05Hz,≤2.2μF
	0.02Hz,≤5.5μF
60kV (峰值)	0.1Hz,≤1.1μF	10A	控制器：4kg 级升压器(30kV):25kg 二级升压器(30kV):45kg
	0.05Hz,≤2.2μF
	0.02Hz,≤5.5μF
70kV (峰值)	0.1Hz,≤0.5μF	10A	控制器：4kg 一级升压器(30kV):25kg 二级升压器(40kV):50kg
	0.05Hz,≤1μF
	0.02Hz,≤2.5μF
80kV (峰值)	0.1Hz,≤0.5μF	12A	控制器：4kg 一级升压器(30kV):25kg 二级升压器(50kV):50kg
	0.05Hz,≤1μF
	0.02Hz,≤2.5μF
