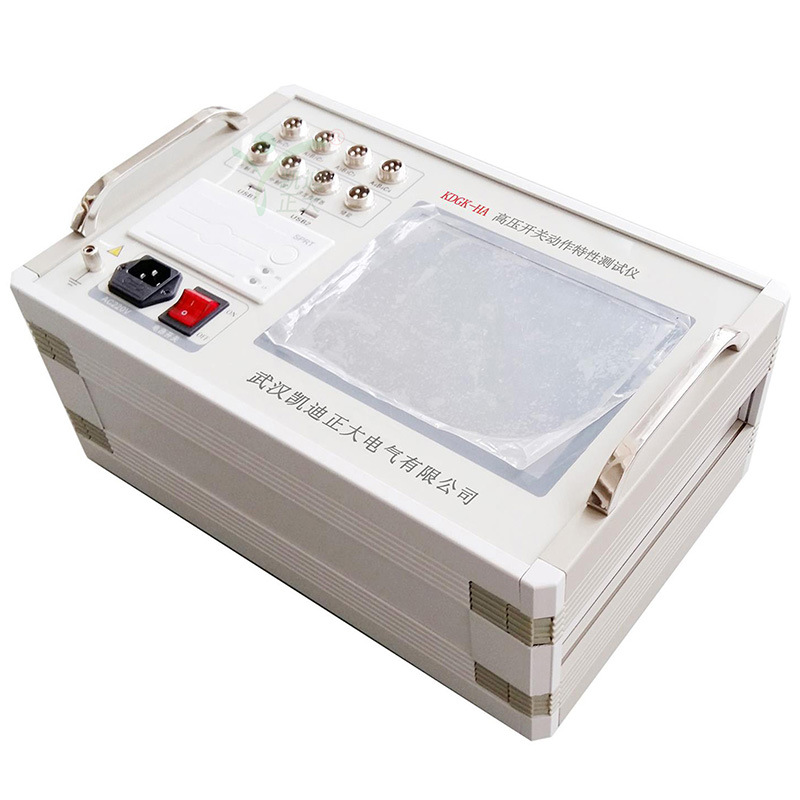

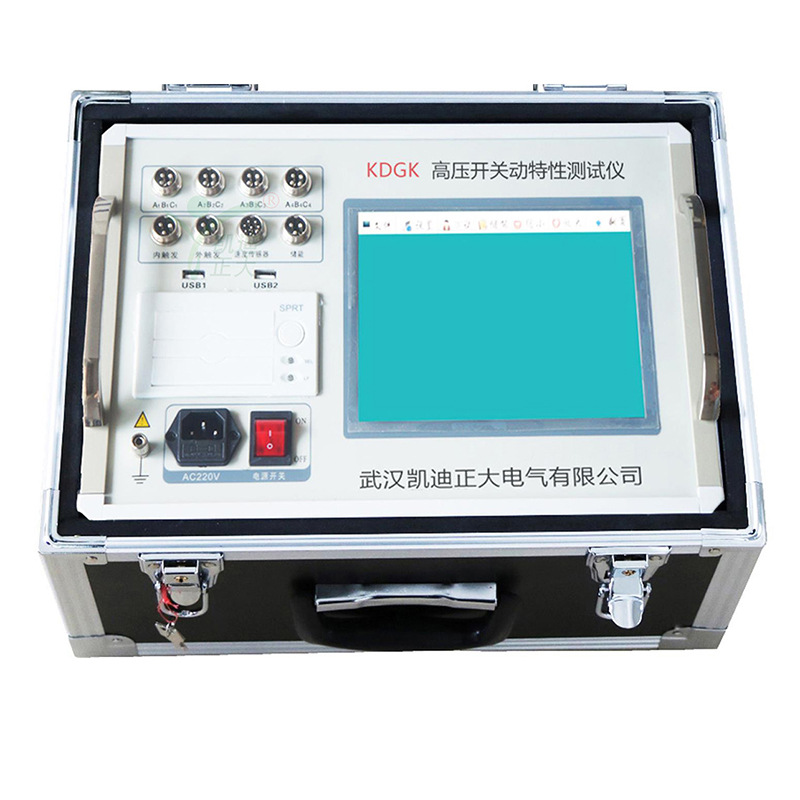

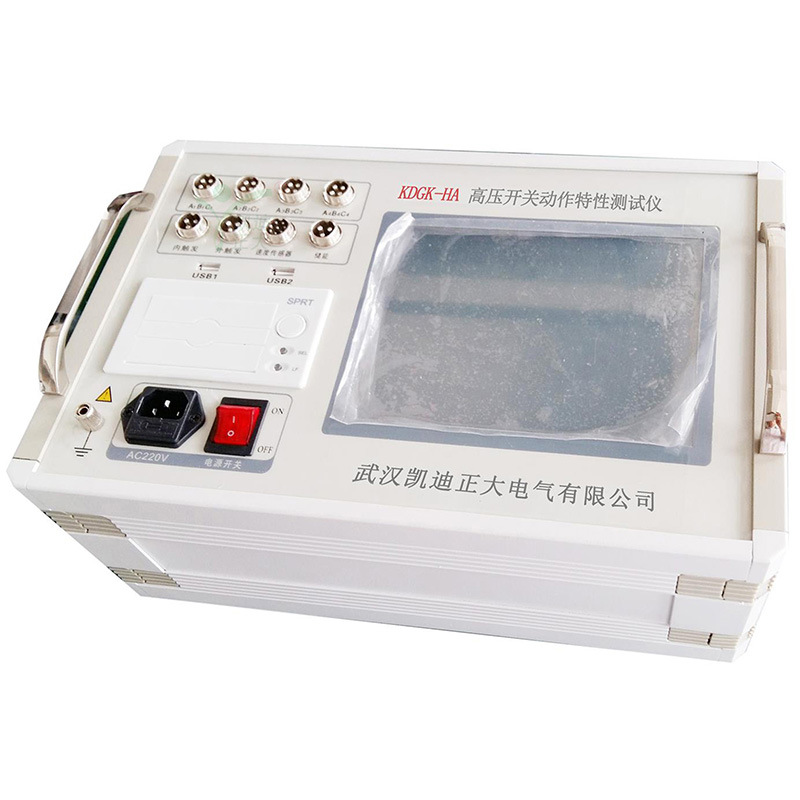

KDGK-HA 高压开关动作特效测试仪

销售热线： 027-83551828/83551858
图文传真： 027-83551868
技术支持：18162775262
浏览次数：
留言咨询

产品概述
产品特点
详细参数
售后保障
校准证书
相关问答

技术参数

1．时间测量：
12路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms～20s，分辨率：0.01ms
外触发测试范围：0.01ms～200s，分辨率：0.1ms，
在1000ms以内准确度：0.05%±1个字

2．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度

3．测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
360°角度传感器 1周波/ 0.5°

4．行程测量：动触头行程（行程）
接触行程（开距）
超行程
过冲行程或反程

5．传感器测量范围：
50mm传感器：0～50mm，分辨率:0.1mm
360°线传感器：360о，测量范围：0～1000mm分辨率:0.25о
选配传感器：300mm、1000mm、加速度传感器，分辨率:0.1mm

6．电流范围：最大电流输出为30A，分辨率:0.01A。

7．供电电源：AC 220V±10%；50Hz±2%

8．直流电源：输出电压：30-265V连续可调，DC110V：≤ 30A(短时),DC220V：≤ 20A(短时),

9．隔离开关测量范围：
⑴、电压输出：DC30～265V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为20秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

10．主机体积：380×280×170mm

11．使用环境： -10℃~+50℃

12．相对湿度：≤90%

产品特点

1．8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用。

2．高速热敏打印机，方便现场打印测试数据。

3．机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4．配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装方便，简捷。

5．重合闸：每断口的合-分，分-合，分-合-分过程时间；金短时间、无电流时间值；

6．弹跳：每个断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每个断口的分闸反弹幅度值；

7．速度：刚分、刚＆速度，最大速度，时间-行程特性曲线；

8．行程：总行程，开距，超行程，过冲行程，反弹幅度值；

9．辅助触点：可以进行合、分辅助触点时间测量；

10．定义速度：可以在一起上实现速度定义的增加，、删减；

11．速度再计算：做完一次实验，可以选择不同的速度定义，进行刚分、刚合速度的重新计算，无需再次实验；

12．动作电压：机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20/30A。整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验；

13．配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装方便，简捷；

14．适用于国内生产的SF6开关、GIS组合电器、真空开关、油开关；

15．开关动作一次，得到数据及图形；

16．主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档；

17．配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存；

18．内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析；

19．内部抗干扰电路可满足800KV变电站内可靠使用。
