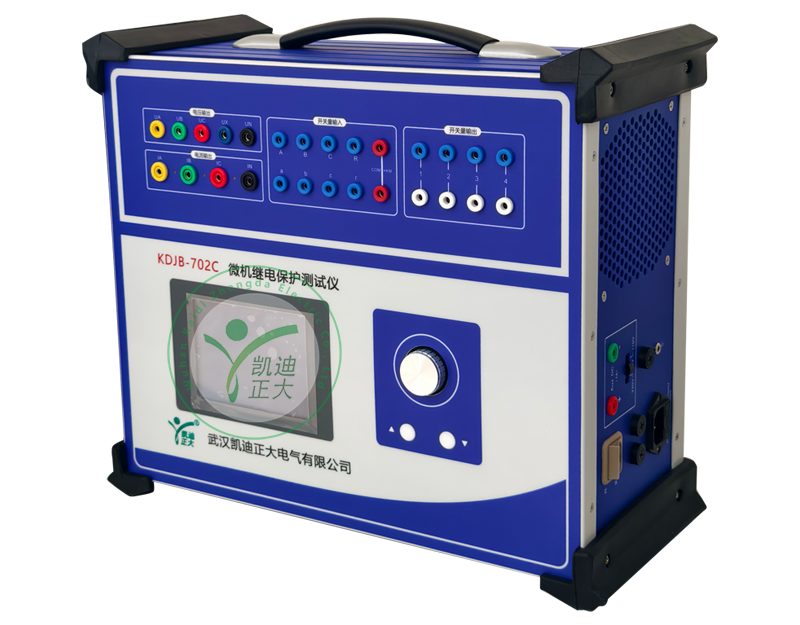

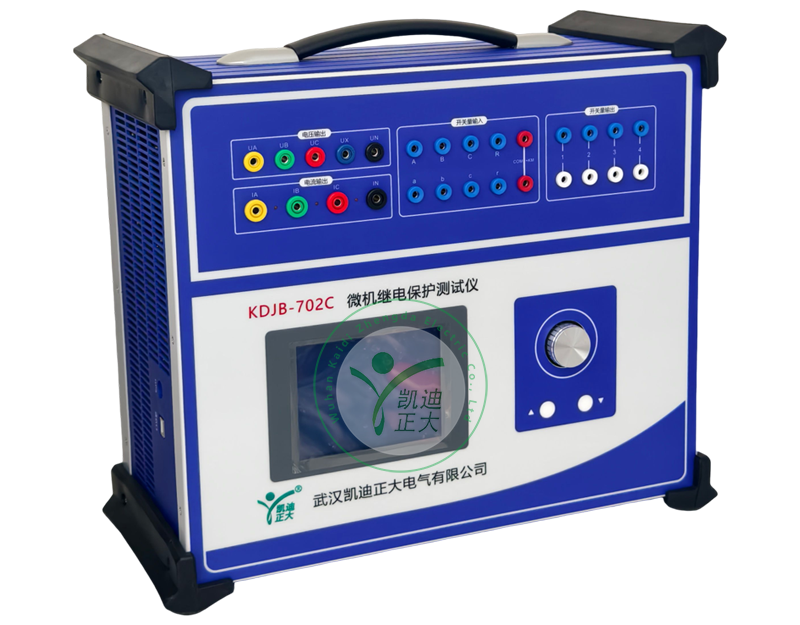

KDJB-702C 微机继电保护测试仪
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数： 3862
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
功能与用途
可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
额定参数
交流电流输出
输出精度：0.2级
相电流输出（有效值）：0～40A
三并电流输出（有效值）：0～120A
相电流长时间允许工作值（有效值）：10A
相电流最大输出功率 ：450VA
三并电流最大输出时最大输出功率 ：900VA
三并电流最大输出时允许工作时间 ：10s
频率范围（基波）：0～1000Hz（联机）0~300Hz（单机）
谐波次数 ：0～20 次（联机）0~6次（单机）
直流电流输出
输出精度：0.5级
电流输出：0～±10A / 每相，0～±30A / 三并
最大输出负载电压：20V
交流电压输出
输出精度：0.2级
相电压输出（有效值）：0～120V
线电压输出（有效值）：0～240V
相电压/线电压输出功率：80VA / 100VA
频率范围（基波）：0～1000Hz（联机）0~300Hz（单机）
谐波次数：0～20 次（联机）0~6次（单机）
直流电压输出
输出精度：0.5级
相电压输出幅值：0～±160V
线电压输出幅值：0～±320V
相电压/线电压输出功率：70VA / 140VA
开关量及时间测量
开关量输入：8路；空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V；“1”：+11 V～ +250V
开关量输出：4对 DC：220V／0.2A；AC：220V／0.5A
时间测量：测量范围0.1ms ～ 9999s；测量精度0.1mS
主要特点
标准的4相电压3相电流输出：具有4相电压3相电流输出，可方便地进行组合输出进行保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或某一电压值的情况输出。
单机操作方便：单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，中文显示。可完成现场大多数试验检定工作，可对继电器及微机保护进行检定，并可模拟复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
双操作方式，联接电脑运行：通过Windows平台上的中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
软件功能强：可完成自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
开关量接点丰富：继电保护测试仪为8路接点输入和4对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
大屏幕LCD显示屏：本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
自我保护：采用合理设计的散热结构，并具有可靠的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

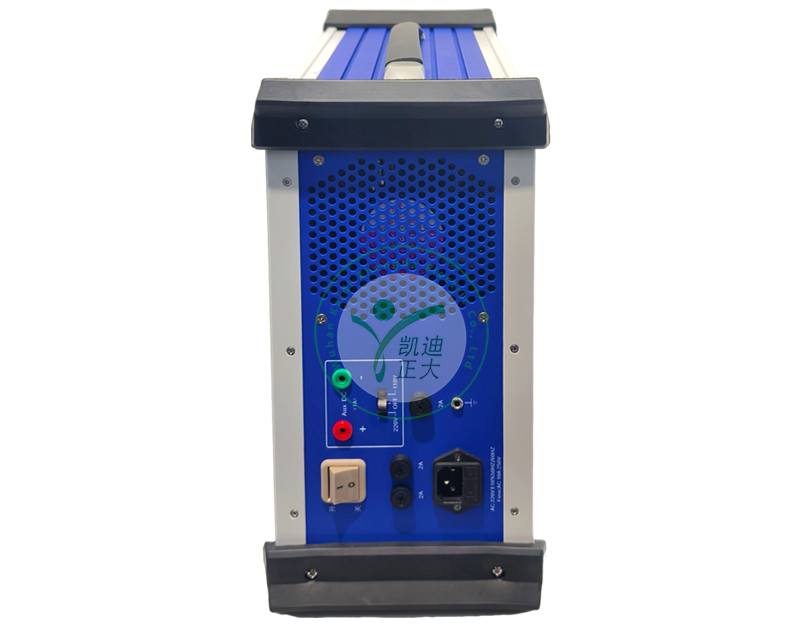

具有独立专用直流电源输出：装置设有一路110V 及 220V专用可调直流电源输出。
性价比高：属于跨专业联合设计产品，综合了多专业的科技成果。兼具大型测试仪的性能，和小型测试仪的价位。高性能价格比。
