KDZD-IPX34淋雨试验箱

产品概述
KDZD-IPX34淋雨试验箱是对户外电子电工产品的防水性能测试的一种装置。该设备通过不同尺寸的喷嘴喷水，产品外壳表面淋水冲洗来检测防水性能。在测试物品时，将样品放在转台上，试验启动时，水流通过压力计和流量计控制水量，经过喷头喷向测试物。

KDZD-IPX34喷水试验装置主要应用于户外灯具、家用电器、汽车配件以及其他电子电工产品。设备适用于在运输、或是使用中可能遭受冲水的电子产品，这些水源可能来自于风吹雨水、洒水、溅水、冲水本产品采用优美设计，使得该设备能够有效的模拟滴水，淋水，溅水，喷水的相关测试、测试后通过检验来判断产品的性能能否达到使用要求，以便于产品的设计、研发、改进、提供可靠的依据。

KDZD-IPX34淋雨试验箱的产品优势
优质原材——喷水试验装置整体采用304不锈钢，防腐蚀
测量精准——温度测量采用进口PT-100传感器
密封性能——硅橡胶密封条,进口防水密封旋转接头
调速控制——采用变频调速器，调速平稳，控制精度高

产品标准
GB2423,38-2008、IEC60068、GB-4208-2017《外壳防护等级(IP 代码)》用于 IPX3、IPX4、IPX5、IPX6试验防水等级测试。

技术指标

试验室总尺寸：4000×5000×3200mm(宽*深*高)(房间和排水槽用户自备）水不循环
喷水摆管半径：1000（mm）
喷头距离样品：200mm
喷水孔间距：50mm
喷水管摇摆角度范围：IPX3：120° IPX4：320°（可根据用户需求自行设定喷水角度）
喷水摆管速度：每次摆动（2×120°）约4S，或每次摆动（2×320°）约12S
喷水孔直径：φ0.4（mm）
每个喷水孔流量为：0.07 L/min（1±5%）
喷水压力：30-150（Kpa）（根据流量显示水压）
喷头数量：IPX3针头数量：41个 IPX4针头数量：62个
喷水水流量：IPX3水流量：2.9L/min IPX4水流量4.3L/min

IPX3摆管范围
样品放置：将样品放在试验台上面，使其喷水口的距离样品表面约200mm，试验转台不旋转。 试验条件：摆管夹角120°喷水孔喷水喷向样品。样品放在摆管半圆中心。挥管两边各摆动60°，共120°。每次摆动(2×120°)约4s。

KDZD-IPX4摆管范围
样品放置：将样品放在试验台上面，使其喷水口的距离样品表面约200mm，试验转台不旋转。 试验条件：摆管夹角180°喷水孔喷水喷向样品。样品放在摆管半圆中心。摆管两边各摆动160°，共约320°。每次摆动(2×360°)约12s。

控制系统
控制器：7寸真彩触摸屏
测试时间：3、10、30、9999min（可根据需求自由设定）
摆管驱动：采用步进电机+减速比控制
转盘转动：采用减速电机+调速器控制，可以调节转盘转速
水流量控制：采用密闭型机械式流量计控制喷水流量、（流量表面可有数字方便调节与查看流量）
紧急保护：出现紧急情况时可以按下（急停按钮）以此断电

水箱尺寸与材质
水箱尺寸：600×1000×1200㎜（W*D*H）
水箱外尺寸、含电箱：约1030×1000×1380mm（W*D*H）以实际尺寸为准
水箱材质：SUS304不锈钢
外箱材质：SUS304不锈钢
转盘材质：SUS304不锈钢
摆管材质：SUS304不锈钢

转盘系统
转盘转速：1 ～6r/min可调
转盘承重：50公斤
转盘高度可调：300mm
转盘直径：500mm
水源：水不可循环使用

供水系统
IP34：采用凌霄泵水泵，用于IP34 IP34流量11L/min
浮球：水箱内部配有进水浮球，水加满时自动停止加水，缺水时自动加水
溢水：水箱内部设有溢水口，当水位过高时，可自动将多余的水排出
供水系统：本设备配有1个流量计，供应每个IP等级的水流量

使用配件
针头采用PP塑胶材质跟SUS不锈钢制作而成，针头采用外螺牙设计，更换时更加方便，针头配有垫片，防止漏水，外螺牙为m6。
凌霄泵经久耐用，用于给IP34摆管供水。
减速电机、调速平稳、用于控制转盘转动、配有调速器、可调节转盘速度。
机械时流量计用于控制喷水水流量。

工作原理

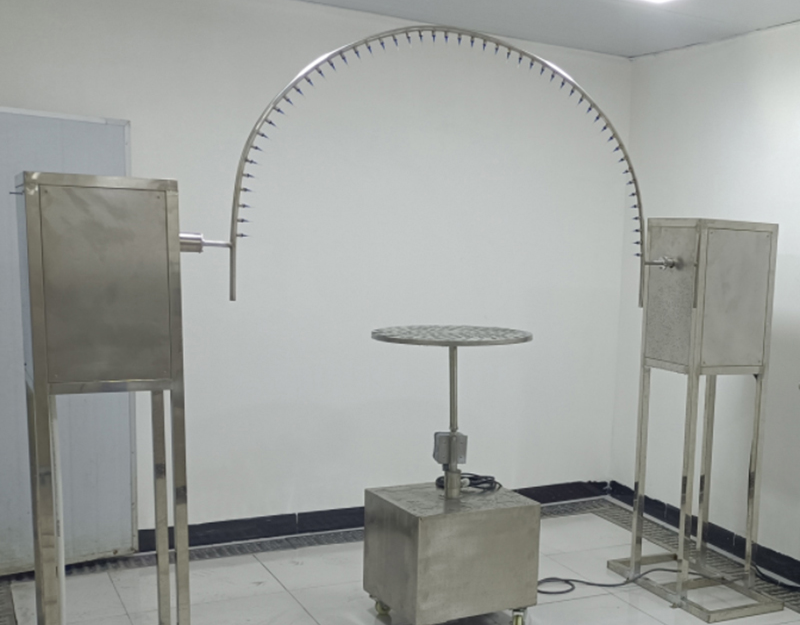

IPX34工作原理箱体内部安装一个半径1000mm的管，摆管进水口与水泵相连，通过水泵在水送入到摆管里面、通过安装在摆管上面的喷水孔喷出、水喷洒在样品表面然后水在回到箱体内部水箱、形成水可循环使用（喷水孔径为0.4mm）

结构与电器
本淋雨试验装置采用SUS304不锈钢优质材料，水箱使用SUS304不锈钢制作，转盘以及其它配件均为SUS304不锈钢材料制作
水箱设有自动补水，水箱内部设备浮球控制水位、当水位过低时自动补水，水箱还设置有溢水口，如浮球故障时，当水位过高时，可以自动排水、可防止水漫延实验室造成不必要的损失
电气配件：选用正泰、欧姆龙、阳明等国际知名品牌

使用环境
环境温度:RT10～35℃(24H内平均温度≤28℃）
环境湿度:≤85%RH
电源:220V 50HZ单相三线+保护地线, 要
功率:约2.5KW
保护系统:漏电保护、接地保护、缺水保护、相序保护
环境温度:RT10～35℃(24H内平均温度≤28℃）

主要材料配置清单
触摸屏：7寸彩色触摸屏
断路器：正泰
中间继电器：士研/欧姆龙
近接开关：阳明
电源按钮：国产
急停：国产
报警：国产
运行：红波
开关电源：明纬
电磁阀：国产
交流接触器：正泰
气源处理器：国产
水泵：凌霄泵
漏电断路器：正泰
减速电机：天力；配有1个调速器
步进电机：中国；配有1个驱动器
流量计：国产优品
PVC管：联塑
