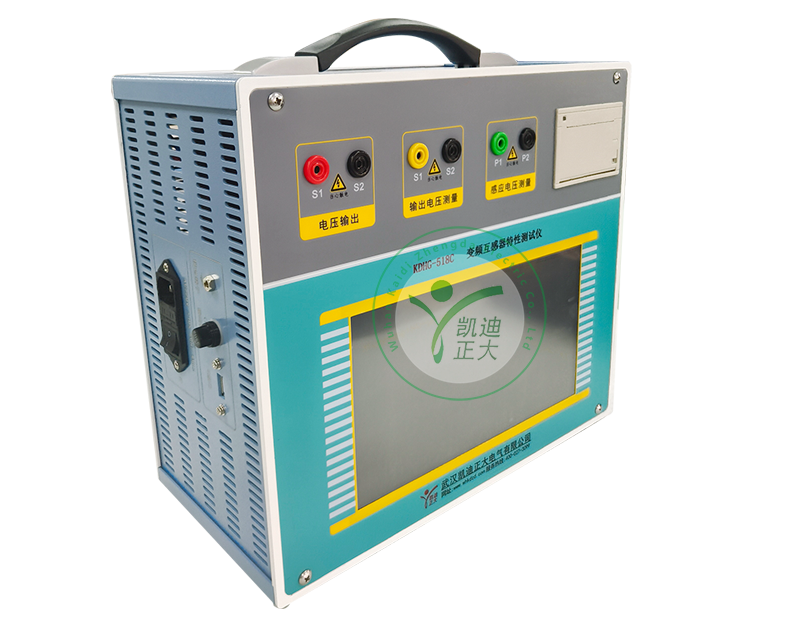

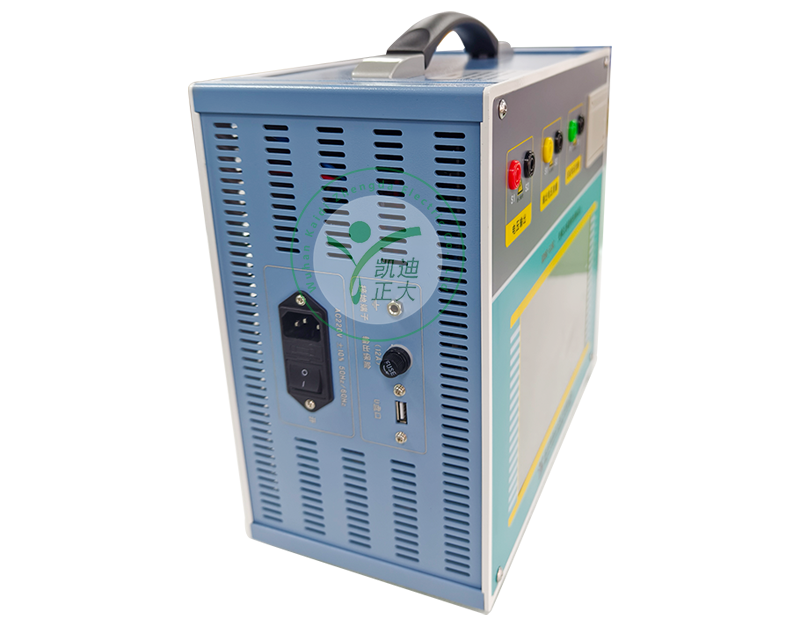

KDHG-518C变频式互感器综合测试仪
KDHG-518C变频式互感器综合测试仪
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
产品功能
KDHG-518C变频互感器特性测试仪仅需进行简单的数字设定：设定互感器的额定参数。仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。
既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性和二次绕组电阻测试。
现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用简单的测试接线和操作以实现电流互感器的检定，降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作；快捷、简单、精确、方便。
技术指标
测试用途：保护和计量类CT、保护类PT
输入电源：电压AC220V±10%；频率 50/60Hz
输出 电压 ：0~180Vrms，电流12Arms，36A（峰值）
CT变比：测量 范围 1~40000；精度 ±0.2%
PT变比：测量 范围 1~40000；精度 ±0.5%
相位测量：精度 ±3min；分辨率 0.3min
二次绕组电阻测量：范围 0~300Ω；分辨率 1mΩ；精度 3%±1mΩ
交流负载测量：范围 0~300VA； 分辨率 0.01VA；精度 0.5%±0.1VA
环境条件：运行温度 -10℃～+50℃；存储温度 -10℃～+50℃；湿度 相对湿度：5%～95%，不结露
仪器尺寸：340mm×296mm×174mm
仪器重量：重量<9kg
设计特点
1、既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性和二次绕组电阻测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
3、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于低频法测试原理，能应对拐点高达40KV以上的CT测试。
5、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
6、10寸彩色大屏幕汉化图形界面，中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。
7、附加功能全：
带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。
拐点自动计算功能，试验数据筛选打印功能，自带日期/时间功能。
单机一体化，重量轻，仅重8.2Kg，方便携带，便于流动试验。
