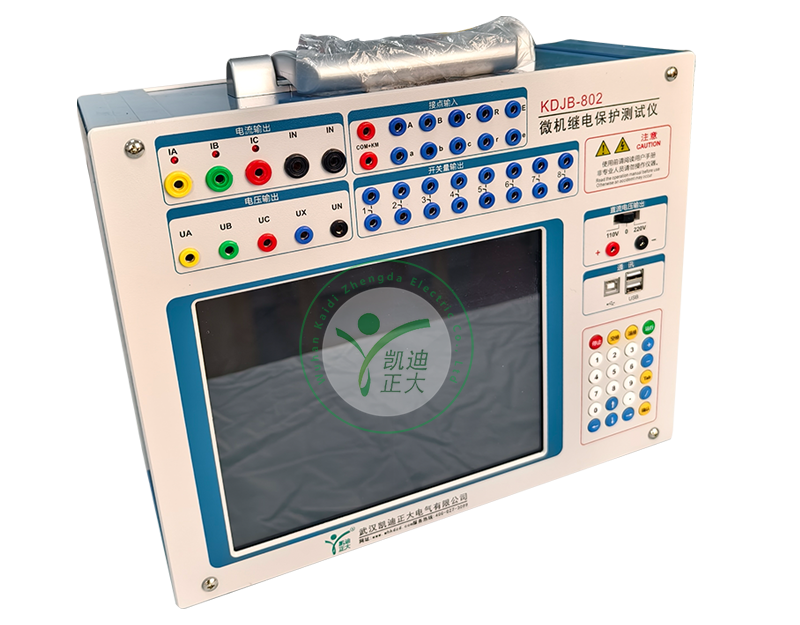

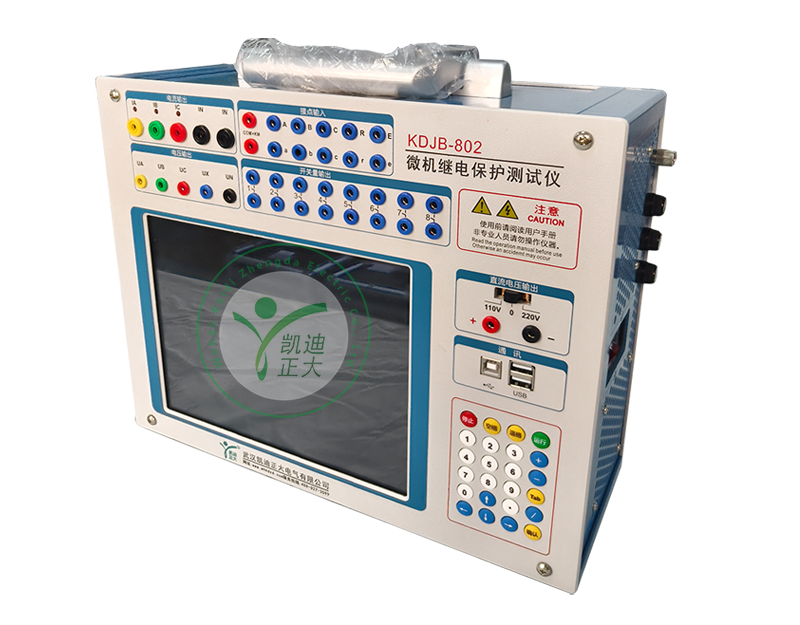

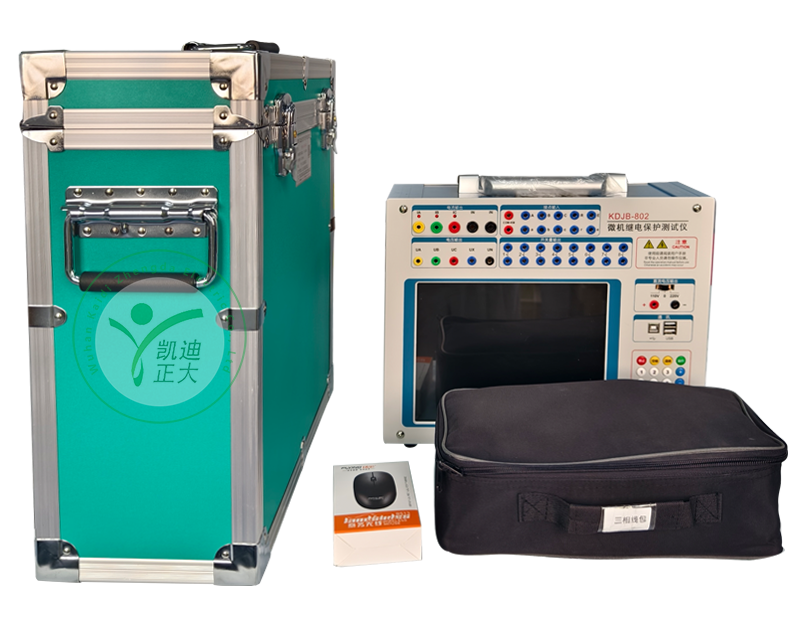

KDJB-802继电保护校验仪
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
技术参数
交流电流输出：
输出精度：0.2级
相电流输出（有效值）： 0～40A
三并电流输出（有效值）：0～120A
相电流长时间允许工作值（有效值）：10A
相电流最大输出功率：420VA
三并电流最大输出时最大输出功率：900VA
三并电流最大输出时允许工作时间：10s
频率范围（基波）：20～1000Hz
谐波次数：1～20 次
直流电流输出
输出精度：0.2级
电流输出：0～±10A / 每相，0～±30A / 三并
最大输出负载电压：20V
交流电压输出
输出精度：0.2级
相电压输出（有效值）： 0～120V
线电压输出（有效值）： 0～240V
相电压/线电压输出功率： 80VA / 100VA
频率范围（基波）：20～1000Hz
谐波次数：1～20次
直流电压输出
输出精度：0.2级
相电压输出幅值：0～±160V
线电压输出幅值：0～±320V
相电压/线电压输出功率：70VA / 140VA
开关量及时间测量
开关量输入：工控型，10路 ；空接点： 1～20mA，24V；电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出：工控型，8对；DC：220V／0.2A；AC：220V／0.5A；
时间测量：测量范围0.1ms ～ 9999s；测量精度0.1ms；
外形尺寸：360×280×135mm³
单机重量：13kg
供电电源：AC 220V±10%，50／60Hz
环境温度：-10℃ ～ +50℃
性能特点
电压电流输出灵活组合 输出达4相电压3相电流，可各种组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能好。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
软件功能强 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。可方便进行三相差动保护测试。
具有独立专用直流电源输出 设有一路110V及220V专用直流电源输出。
接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
